Karrex

Jeszcze się nie zdarzyło by żagle w kolekcjach spełniały wymogi fachowców, to za gruby materiał, za szerokie obszycie (w kolekcji Vasa nawet owerlok Question

), to brak likliny i reflinek itd. itp. Doświadczeni modelarze sugerują szycie własnych żagli.

W kilku zdaniach spróbuję ogólnie nakreślić zagadnienie. Przybliżyć wiedzę na temat żagli.

Żagle - porady ogólne

Pierwszą sprawą będzie decyzja o wyborze materiału na żagle:
płótno lniane, bawełniane czy bardziej wyrafinowane Wink

nazwy perkal, batyst.
Perkal - płótno bawełniane - rodzaj bawełnianej tkaniny o splocie płóciennym. Z perkalu szyje się bieliznę pościelową, męskie koszule.
Batyst - tkanina o delikatnej fakturze, bardzo cienka i przezroczysta. Wykonana zazwyczaj z przędzy bawełnianej, jedwabnej lub lnianej, tkana splotem płóciennym.
Dobór zależy od modelarza i od skali modelu. Myślę, że w poradniku koledzy rozwiną temat.
Dalej szycie, podbarwianie, formowanie i zawieszanie.

Karrex

Żagle, tak jak wszystko w modelu można zrobić w formie uproszczonej (z zestawu) lub skusić się na waloryzację.
Ostatnie żagielki jakie widziałem (waloryzowane), wykonał i opisał Kaziu i korzystając z Jego relacji przedstawię wygląd i "rozszyfruję" nazwy części składowych grota i marsli.
Grot
przeszycia imitują szew zszycia brytów, krawędzie żagli to liki, wzmocnienia wokół żagla to banty, wokół żagla jest przyszyta liklina (do modelu możemy użyć kleju, również do przyklejenia wzmocnień - refbanty, lining?), linki na refbancie to reflinki.

detal - lining?, wzmocnienia przy bulinach

doszły reflinki

Żagiel na modelu i opis poszczególnych elementów:

Linki do relacji:

[link widoczny dla zalogowanych]
[link widoczny dla zalogowanych]

Karrex

Szycie
W ogólnym uproszczeniu. Żagle są szyte z długich, równych brytów (w niektórych wchodzą naszywane wzmocnienia (banty, refbanty), reflinki, kausze, remizki itp. itd.) i obszyte likliną, ale my będziemy robić imitację łączeń tylko przeszyciem w równych odległościach lub można wyciągnąć nitki ze splotu (fotki poniżej). I dalej będziemy się starać odzwierciedlać wygląd rzeczywisty. Należy jeszcze pamiętać, że żagle różnych marynarek różnią się między sobą, dlatego ważna jest dokumentacja przed szyciem.

Detal ślizgaczy.

Podbarwianie
Czyściutkie płótno nie wygląda zbyt dobrze, dlatego modelarze stosują różnego rodzaju podbarwianie. Najbardziej znana metoda to moczenie w "herbatce", słyszałem też o łupinach cebuli. Dopóki nie będziemy mieli sprawdzonej metody, radzę barwić na próbkach.

Formowanie i zawieszanie
Żagle można rozwieszać (stawiać Wink

) bez żadnego formowania, z formowaniem (stylizacja wydętych na wietrze), podwiązane (refowane) lub sklarowane na rejach, sztagach.
Można łączyć, część rozwieszonych, część sklarowanych – to zależy od modelarza.

Zwijanie, to już wyższa szkoła jazdy, bo w różnych marynarkach robiono to odmiennie.

Obok wielu metod formowania żagli np. namoczony w krochmalu, rozpięty na stelażu żagiel formujemy za pomocą suszarki lub za pomocą piasku (na żagiel kładziemy folię i obciążamy piaskiem).
Dodam jeszcze metodę formowania na kopycie (nie moją, wczoraj odnalazłem w necie).

Formowanie na kopycie

Drewniane kopyta na których były formowane żagle:

/model Santa Maria/

Karrex

Żagle z Rosji
Jeszcze kilka przykładów komercyjnych produktów (wzorować się trzeba na najlepszych).

Żagle do rosyjskiego Brig Merkury Amati.

Żagle do modelu „Nina”

Żagle La Belle Poule

Żagle na na modelu żaglowca Aurora

Więcej przykładów na stronie
[link widoczny dla zalogowanych]

Karrex

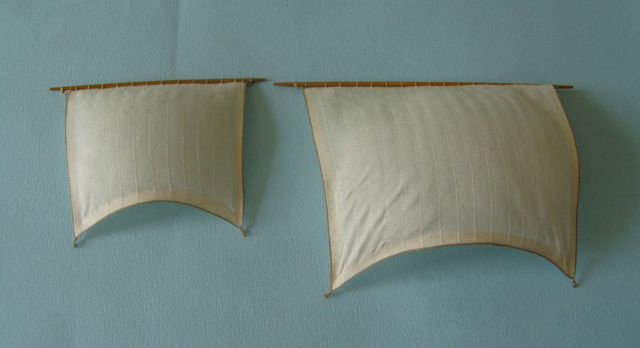

Na zdjęciach powyżej widzimy żagle "wydęte wiatrem". We wcześniejszym poście o formowaniu pisałem:

Obok wielu metod formowania żagli np. namoczony w krochmalu, rozpięty na stelażu żagiel formujemy za pomocą suszarki lub za pomocą piasku (na żagiel kładziemy folię i obciążamy piaskiem).

oraz pokazałem przykład formowania żagla za pomocą tzw. "kopyta" - efekt jest,

ale powiem szczerze jest to dość pracochłonna metoda (conajmniej tyle kopyt co żagli), wymagająca do tego sporo precyzji w wykonaniu kopyt, aby bryty żagli się z nimi spasowywały.

Można sobie ułatwić robiąc kopyta bez zaznaczania brytów

[link widoczny dla zalogowanych]

[link widoczny dla zalogowanych]
zdjęcia Sławek Kromer

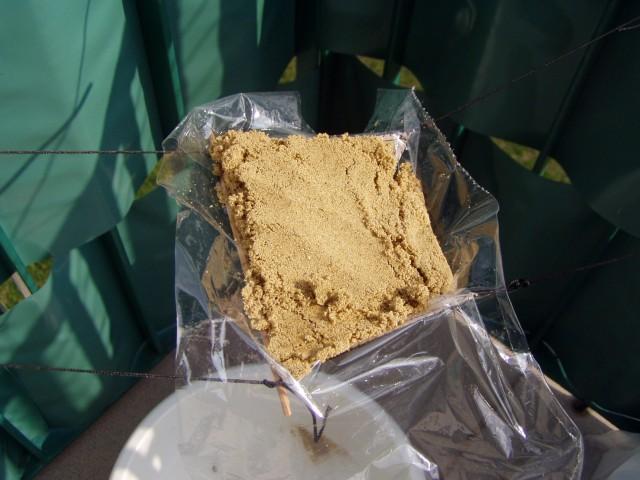

Już dawno miałem temat uzupełnić o cytowaną i dużo prostszą metodę, gdzie podobny efekt uzyskujemy za pomocą piasku.

[link widoczny dla zalogowanych]

zdjęcia Sławek Kromer

Ostatnio na Kodze kol. Sławek jeszcze raz pokazał jak można uformować żagiel, aby sprawiał wrażenie wydętych wiatrem.

Już dawno miałem temat uzupełnić o cytowaną i dużo prostszą metodę, gdzie podobny efekt uzyskujemy za pomocą woreczka z piaskiem. Ostatnio na Kodze kol. Sławek pokazał jak można uformować żagiel, aby sprawiał wrażenie wydętych wiatrem.

[link widoczny dla zalogowanych]

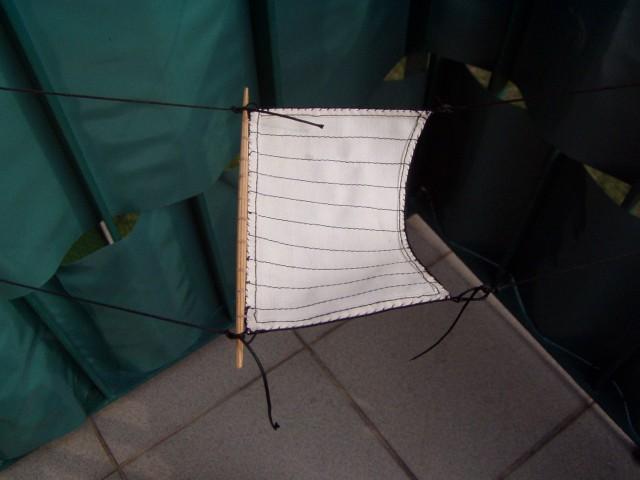

W tej metodzie potrzebna będzie ramka (z czegokolwiek np. tamburynek do haftowania, Sławek użył tektury falistej) na której rozepniemy żagiel nasycony np. niezbyt mocnym krochmalem, jakimś rozcieńczonym lakierem (np. Caponem - tu folia może się nie nadawać lub lakierem do włosów) czy rozwodnionym Wikolem. Tak przygotowany żagiel obciążamy woreczkiem z piaskiem (np. z folii czy tkaniny lub jak Sławek w szmacianym gałganku Wink

) i zostawiamy do wyschnięcia.

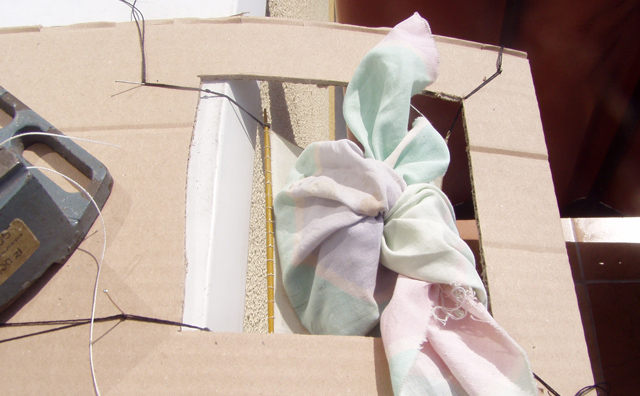

Sławek napisał:

żagiel posmarowałem rozwodnionym Wikolem, zamocowałem w otworze wcześniej pokazanym. W szmatke nasypałem piach i umieściłem na żaglu (aby nie wysypał się jest zawiązana)

[link widoczny dla zalogowanych]
