Karrex

Zaopatrzyłem się w fornir w zaprzyjaźnionej stolarni, byłem tam przypadkowo i akurat mieli ścinki
wenge,
merbau,
meranti i sapeli - mahonie.
Dostałem kilka arkusików - dosłownie ścinków.
Przy ostatniej wizycie, niestety nic już nie było.

Moja rada - zaprzyjaźnić się ze stolarnią Very Happy

(stolarze mają coraz więcej zamówień z egzotycznego drewna), gdzie mogą się trafić prawdziwe "rarytasiki"
lub skorzystać z rady Emiliusa (bardzo cennej) i oferty "[link widoczny dla zalogowanych] ".

Podstawka

Jeszcze jedna korzyść ze znajomości ze stolarnią - frezowanie podstawek.

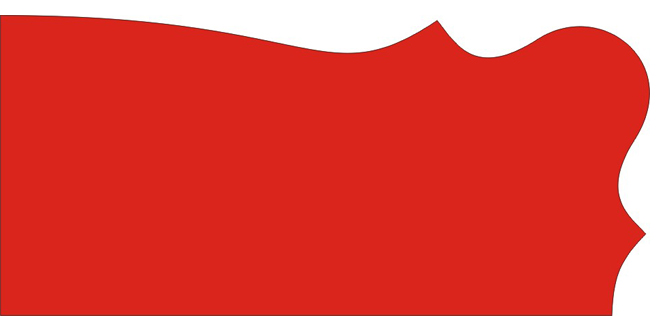

Najpierw wykonałem szablon, który dostosowywałem do różnych szerokości desek

Deskę z wawy okleiłem obłogiem sapeli, drugą z dębu okleiłem fornirem meranti, następnie odrysowałem wg. szablonu kształty i wyciąłem wyrzynarką - potem wizyta w stolarni i frezowanie - mieli ładny frez - ćwiartka wklęsła i ćwiartka wypukła Wink

Dwukolorowa podstawka: wawa, wierzch - obłóg sapeli, kapon; 300 x 135 mm:

Podstawka z meranti, politura szelakowa; 300 x 150 mm:

Dwukolorowa: dąb, wierzch meranti, nie lakierowana; 310 x 140 mm:

Im cieńsza deska tym węższy ślad wklęsły.

Karrex · **2009-03-25 Bratek napisał:**

Karrex · **2009-03-25 Bratek napisał:**

Karrex · Wysłany: Pią 19:00, 18 Lut 2022 Temat postu: 2009-06-11, Galion

2009-06-11

Galion

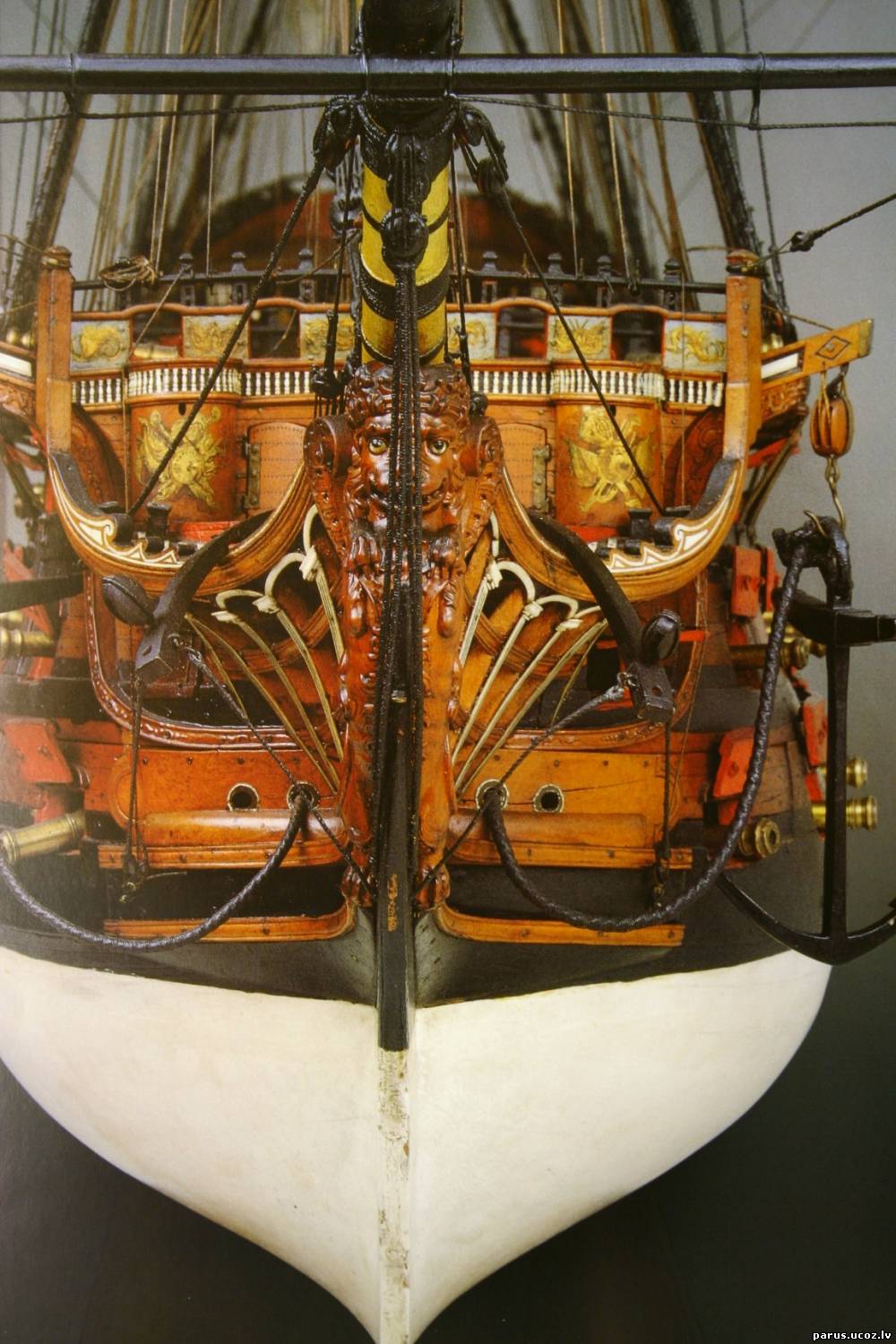

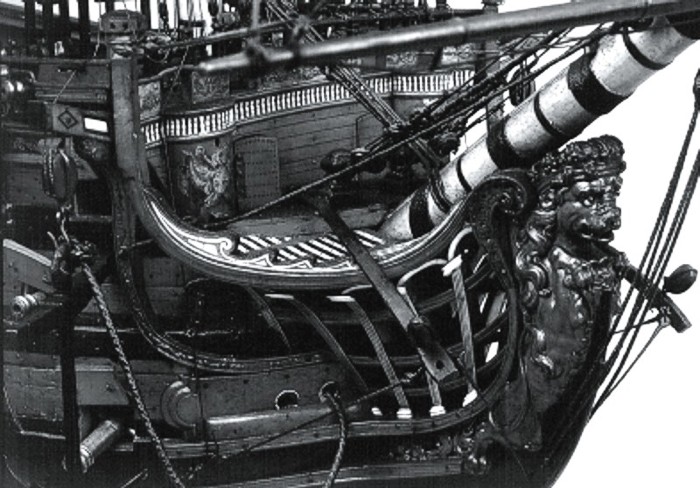

Figura galionowa (troszkę niedorobiony odlew) wpasowana na sucho.

jeszcze nie jestem pewien, czy użyję galionu z kolekcji DeA, czy "własnego wyrobu" Laughing

i czy to będzie lew - chociaż jestem za "lwią opcją", (pożywiom, uwidim - jak to mówią za granicą).

Karrex · Wysłany: Pią 19:03, 18 Lut 2022 Temat postu: 2009-06-12 Drzwi

2009-06-12

Drzwi

Czekając na wenę twórczą, zrobiłem projekty dwóch rozwiązań.

Wersja ascetyczna, prostsza:

[link widoczny dla zalogowanych]

Wersja pełniejsza, nawiązująca do zdobień na latrynach:

[link widoczny dla zalogowanych]

Karrex · Wysłany: Pią 19:05, 18 Lut 2022 Temat postu: 2009-06-16 Tralki

2009-06-16

Tralki

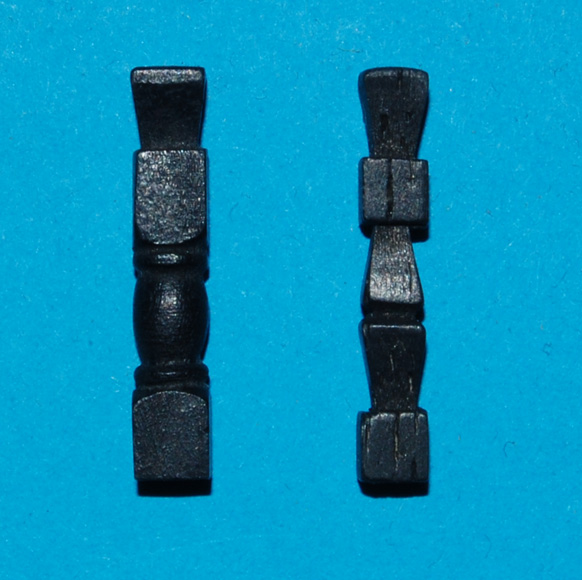

Wersja polerów, pachołów z kolekcji jest jak dla mnie zbyt toporna (jak na liniowca tej klasy). Wg mnie jeżeli w pachołach były wielokrążki, to powinny być kwadratowe, a jeżeli to tralki to powinny być bardziej filigranowy Wink

Zrobiłem drugą wersje tralek (pachołów) balustrady dziobowej:

I komputerowy projekt (wizualizacja):

Bardziej podoba mi się to rozwiązanie, ale...
...trzeba postudiować wzorce z epoki.

2012-08-16

Biorąc temat na tapetę, rozpatrywałem również toczenie słupków i wersję w czerni (jak to jest w większości modeli angielskich, dodam, że również w wersji ST do muzeum w Badajoz).

wizualizacja wersji "w czerni"

Wyjaśnię, dlaczego wspomniałem o braku kompa, właśnie ta praca "twórcza" nad słupkami była konsekwencją jego braku, a co za tym idzie wglądu w archiwum i porównania jak to wygląda na modelu ST tzw. "pokazowym" (REAL CARLOS).

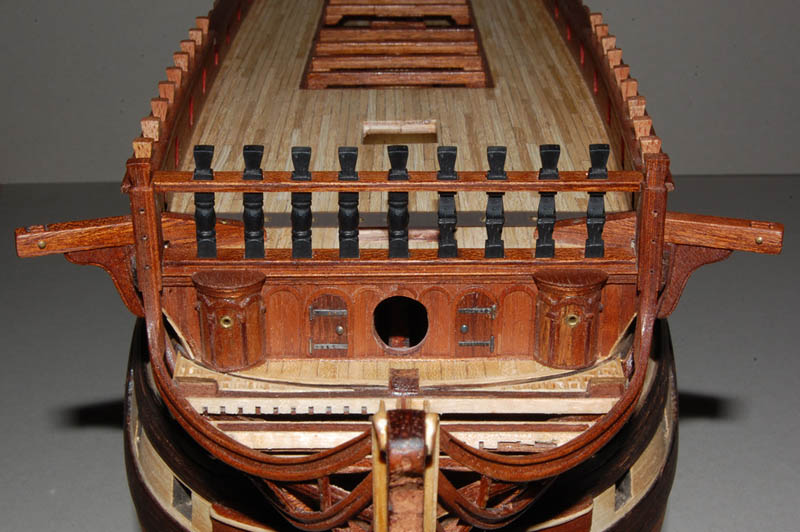

Na szczęście znalazłem zdjęcia ww. w necie i wykonałem ten element nieco inaczej niż planowałem Wink

:

Elementy wykonałem z mahoniu, który otrzymałem od kol. Andrzeja (dzięki myszor Laughing

), a płyciny z meranti. Drewienko (mahoń) o bardzo zwartej strukturze, bez porów, ani innych tego typu niedoskonałościach jakie ma meranti.

Karrex

2009-07-10

Ława wantowa fokmasztu

W zeszycie 96 kolekcji jest pokazane wiercenie otworów w ławach wantowych fokmasztu i brak jest jednego wymiaru od strony dziobu (zapewne 7 mm).

Patrząc na otwory na zdjęciu to między 5 a 4 otworem (od dziobu) odległość jest większa niż między 4 a 3, więc chyba tam powinna być odległość 7 mm.

Nałożyłem te wymiary na plany (A) i zrobiłem korektę B.

Wydaje mi się, że takie powinny być wymiary odległości. Mam rację, czy się mylę?

Karrex

2009-07-24

Trzeci pokład działowy

Początkowo chciałem robić wg instrukcji DeA, czyli bez armat na trzecim pokładzie, ale stwierdziłem, że jest tam zbyt pusto i dobrze by było tą przestrzeń zagospodarować.
Zastanawiam się też nad środkiem tego pokładu. W dioramie [link widoczny dla zalogowanych] (na fotkach z 10 lutego) są tam gretingi,

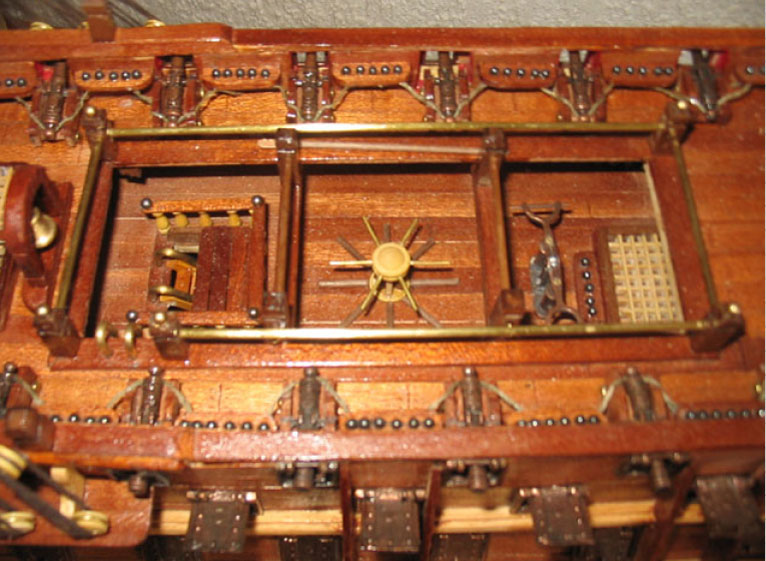

ale znalazłem też takie rozwiązanie (kabestan i pompa).

Z planu wynika, że kabestan był pokład niżej, ale rozwiązanie interesujące Laughing

Na modelu pierwowzoru są gretingi i kabestan - to rozwiązanie najbardziej mnie kusi.
