 Wysłany: Sob 13:12, 07 Mar 2020 Temat postu: LWÓW / Projekt / Dyskusje |
|
|
macmann napisał:
Odświeżam temat Lwowa.
[link widoczny dla zalogowanych]
Widzę, że [link widoczny dla zalogowanych] (w osobie Emila) próbowała zebrać brać modelarską, ale temat umarł.
Lwów to bark.... zbudowany w 1868 roku. Mamy podstawę w zestawie Aresty trójmasztowego barka z 1896 roku (francuski Belem). Może ją wziąć jako podstawę kadłuba, a resztę spróbować wykonać z dostępnych zdjęć?
Porównałem BELEM - właściwie kadłub jest taki sam kształtem (trzeba przedłużyć go o jakieś 27 cm - Lwów 79m; Belem 59m) inne nadbudówki, ale umiejscowienie i typ windy, steru, napędu itp. to samo, a i rocznikowo zbliżony... A najważniejsze - mamy tu plany - a to jest to co rozbiło projekt KOGI. Cały model w skali 1:75 miałby ciut powyżej 1m
Inny pomysł - co prawda późniejsza budowa (1933) ale można go jako podstawę np. kadłuba wykorzystać.
[link widoczny dla zalogowanych] - tu już tylko 17 złociszy, a przecież to Gorch Fock który jest tylko ciut mniejszy od Lwowa....
Mam w firmie dostęp do maszyny Snapmaker - jest to kombajn drukarki 3D, frezarki CNC i lasera czyli to co w 2009 byłoby bardzo trudne, dziś zajmie kilka godzin. Fajnie by było jakby nasza "brać forumowa" włączyła się w projekt.
Takom mam koncepcje...
Do projektu myślę, można podejść kilkutorowo.
1. Poszukiwanie planów statków z epoki (kilka propozycji w dyskusjach na FOW już padło), na których podstawie można wykonać własne plany.a) [link widoczny dla zalogowanych], zbudowany w 1869 r. przez Clover'a Birkenhead wg projektu Jamesa Beazley'a: 1327ts, 66.6(pp)x11.3
b) [link widoczny dla zalogowanych] 1863: 1318ts, 62.6 (pp)x10.7
c) Chinsura 1868: 1336ts, 65.7(pp)x11.3
d) Bengal 1868: 1338ts; 64.8x11.3
e) Madras 1869: 1300tts, 66.6(pp)x11.3
f) Cumeria 1869: 1336 ts; 66.6 (pp)x11.3
g) North 1868: 1333ts, 67.2(pp)x11.3
h) Edith Warren 1868: 1334ts, 64.9(pp)x11.3
i) Balclutha/New Zealand or Baile Chluaidh (Gaelic) 1886 by Charles Connell and Company of Scotstoun in Glasgow, Scotland, for Robert McMillan, of Dumbarton, Scotland: 92mx11.8m 2. Poszukiwanie modeli (najlepiej "dawców") zbliżonych wyglądem do Lwowa (np. Belem, [link widoczny dla zalogowanych], [link widoczny dla zalogowanych]).
Balclutha - [link widoczny dla zalogowanych](1886)
3. Próby rozrysowania planów z dotychczas zebranych materiałów.
Post został pochwalony 0 razy
Ostatnio zmieniony przez Karrex dnia Sob 13:34, 07 Mar 2020, w całości zmieniany 2 razy
|
|
| Powrót do góry |
|
 |
|
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
Karrex
Administrator
Dołączył: 27 Kwi 2019
Posty: 2374
Przeczytał: 0 tematów
Pomógł: 1 raz
Ostrzeżeń: 0/5
Skąd: Gdynia
|
| Wysłany: Sob 13:17, 07 Mar 2020 Temat postu: Belem |
|
|
AD 2. BELEM
Belem ma również ambrazury malowane jak na Lwowie
[link widoczny dla zalogowanych]
[link widoczny dla zalogowanych]
Przypomnę, że Altaya też wydała (dawno, dawno temu) model Belema
[link widoczny dla zalogowanych]
i DeA ma go dalej w ofercie:
[link widoczny dla zalogowanych]
[link widoczny dla zalogowanych]

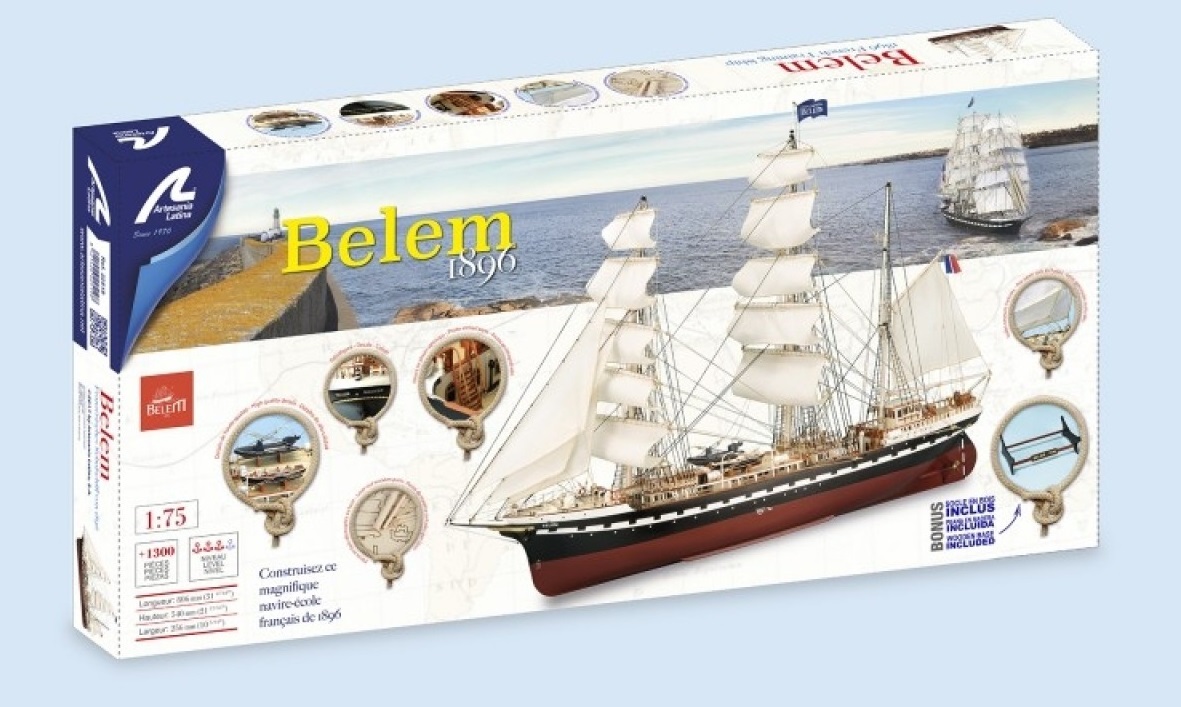

i to jest zestaw Artesania Latina:
[link widoczny dla zalogowanych]
http://www.shipman.fora.pl/images/galleries/3268017355e638399a8381-580057-wm.jpg
Można jeszcze pobrać w formacie PDF kilka instrukcji np. tu [link widoczny dla zalogowanych]
[link widoczny dla zalogowanych]
a na tej stronie nieco więcej:
[link widoczny dla zalogowanych]
- nawet "odrysy" owrężenia.
[link widoczny dla zalogowanych]
 [link widoczny dla zalogowanych]
Jeszcze kilka relacji można znaleźć
[link widoczny dla zalogowanych]

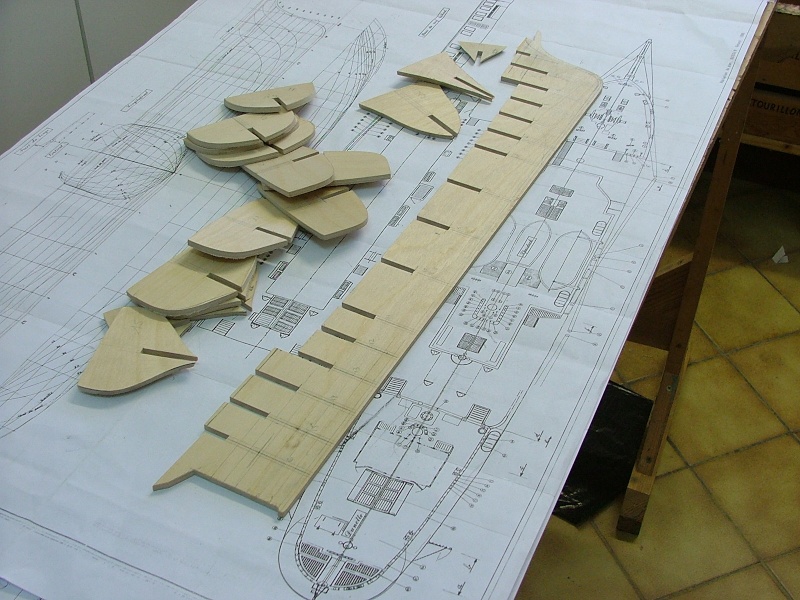

takie plany by się przydały

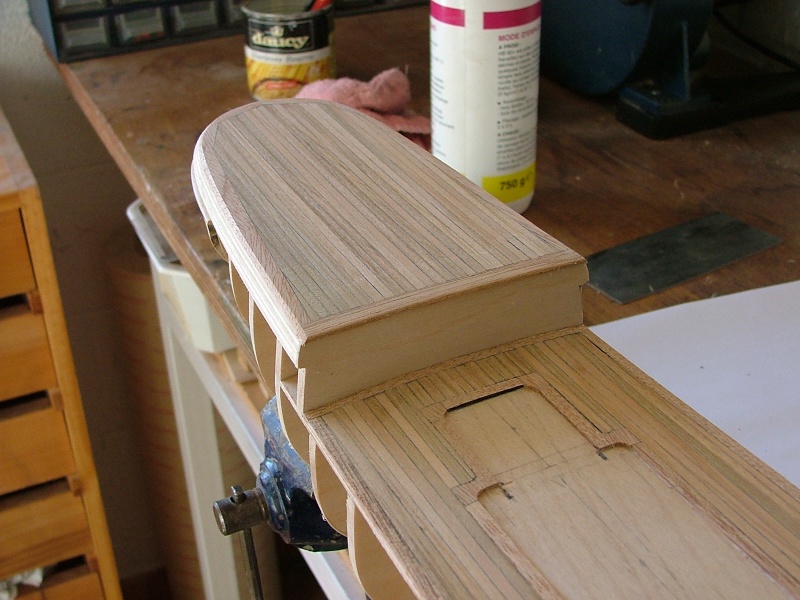

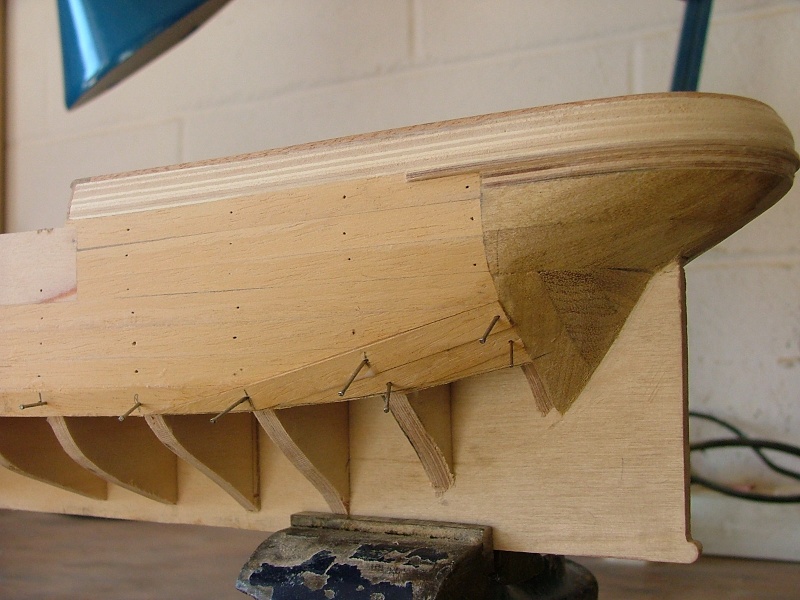

Pomocne są konkretne rozwiązania (nie błędne poszywanie, ale uproszczony nawis pawęży).
[link widoczny dla zalogowanych]

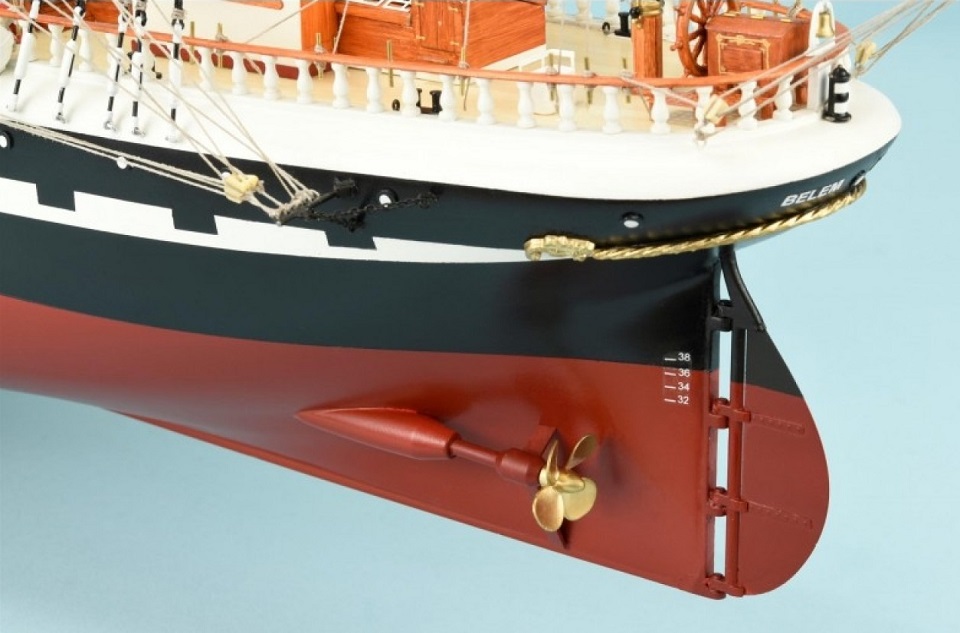

Nawet podobne (błędne na Lwowie) jest "przejście wału przez kadłub - nie było wykonane w formie takiego gigantycznego odlewu jak na modelu" (Lwowa)
[link widoczny dla zalogowanych]
Belem - czteropiórowa śruba, jak na Lwowie
Post został pochwalony 0 razy
Ostatnio zmieniony przez Karrex dnia Śro 15:42, 27 Sty 2021, w całości zmieniany 7 razy
|
|
| Powrót do góry |
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
Karrex
Administrator
Dołączył: 27 Kwi 2019
Posty: 2374
Przeczytał: 0 tematów
Pomógł: 1 raz
Ostrzeżeń: 0/5
Skąd: Gdynia
|
| Wysłany: Nie 2:48, 08 Mar 2020 Temat postu: Kliper |
|
|

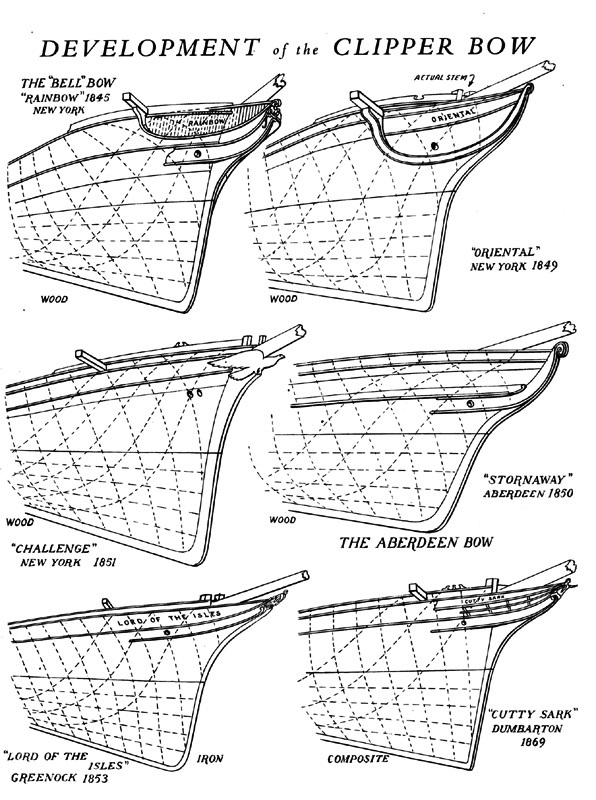

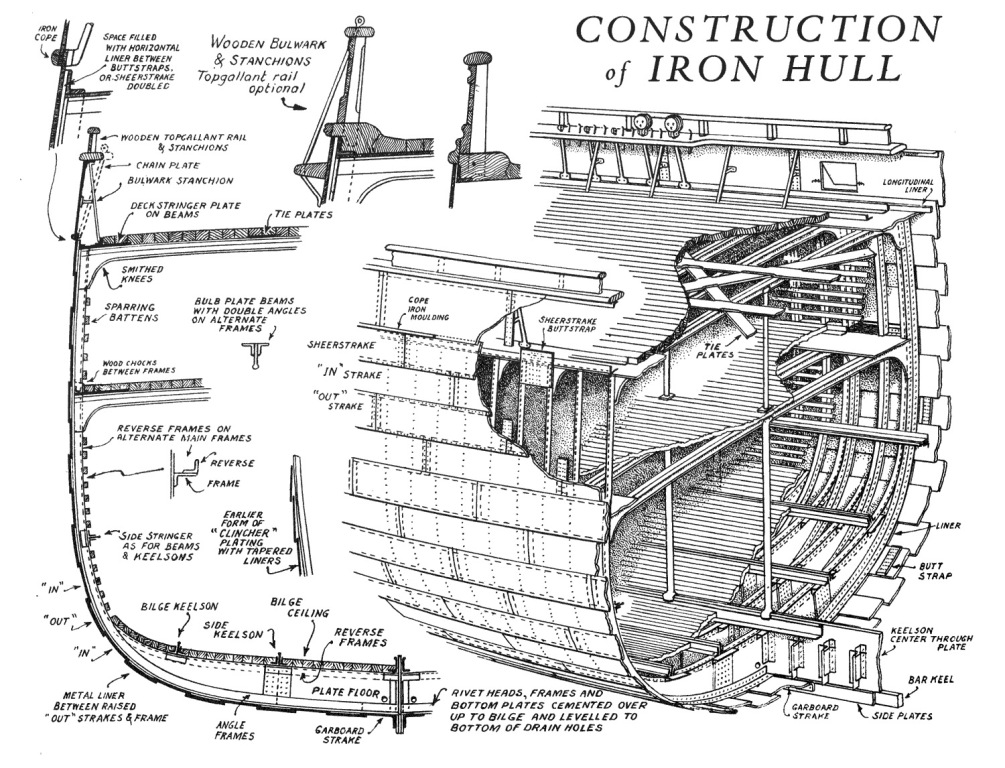

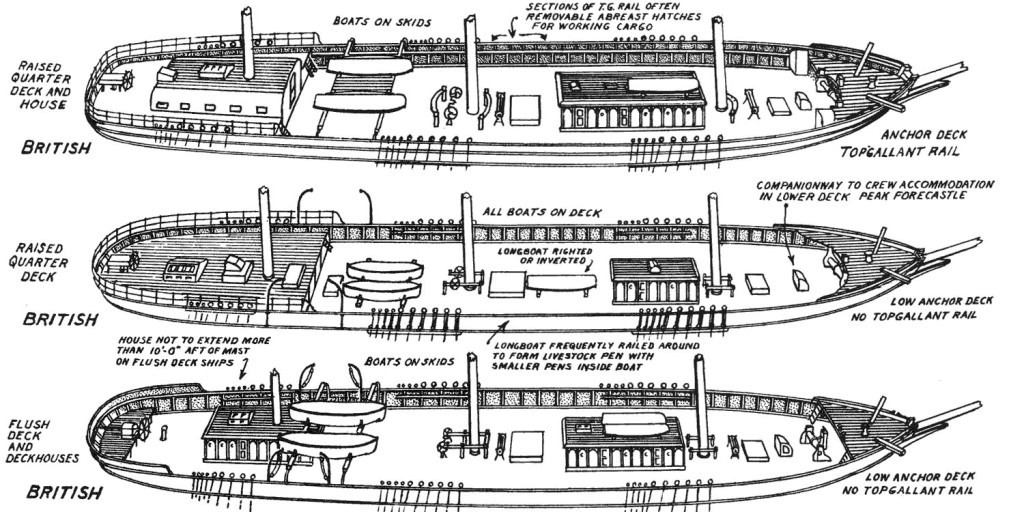

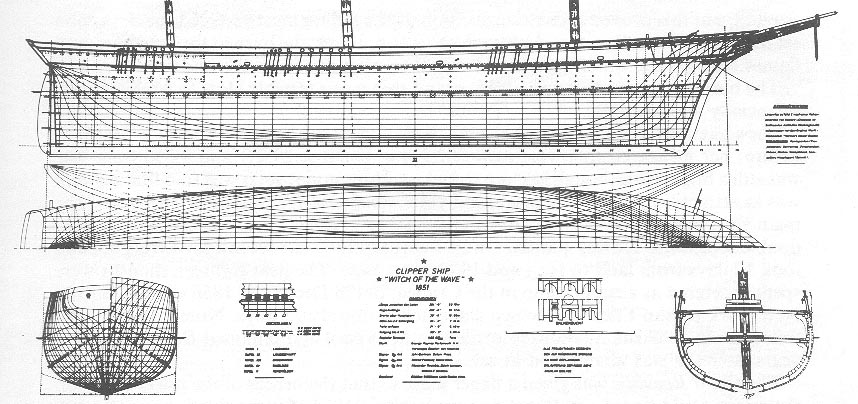

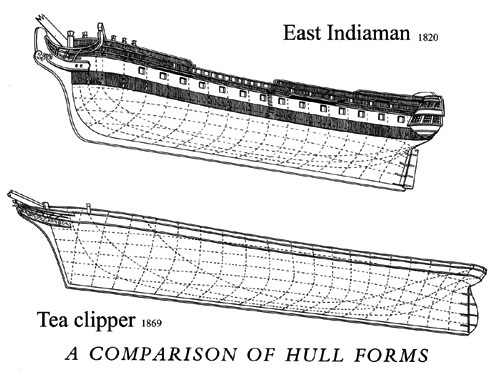

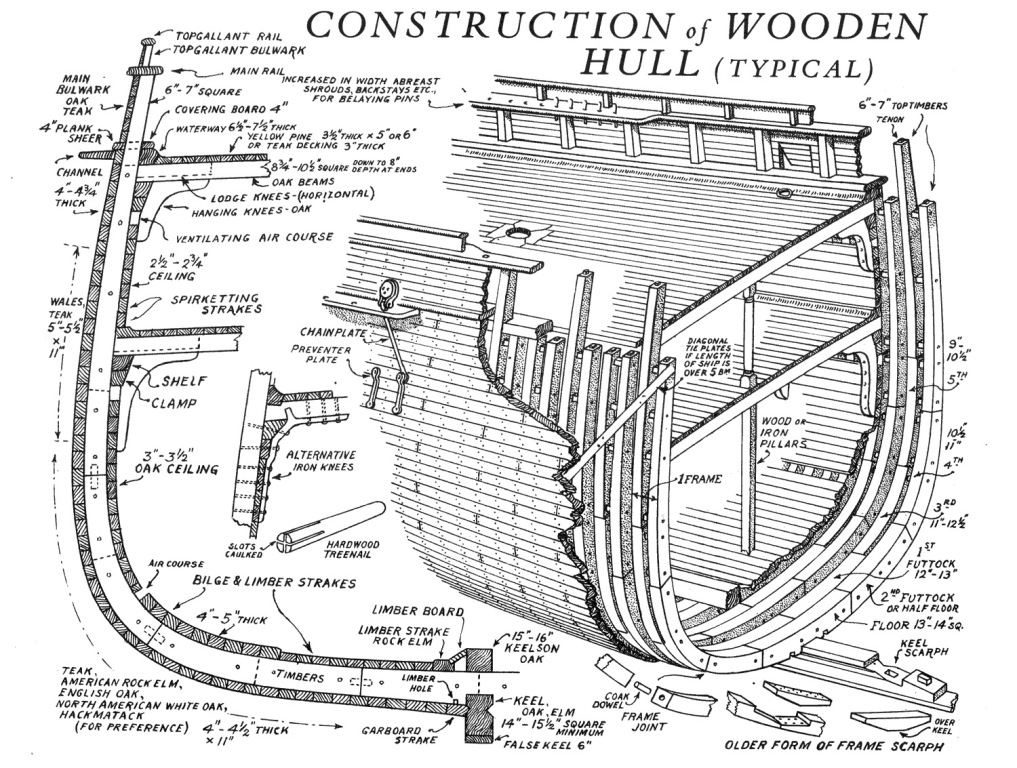

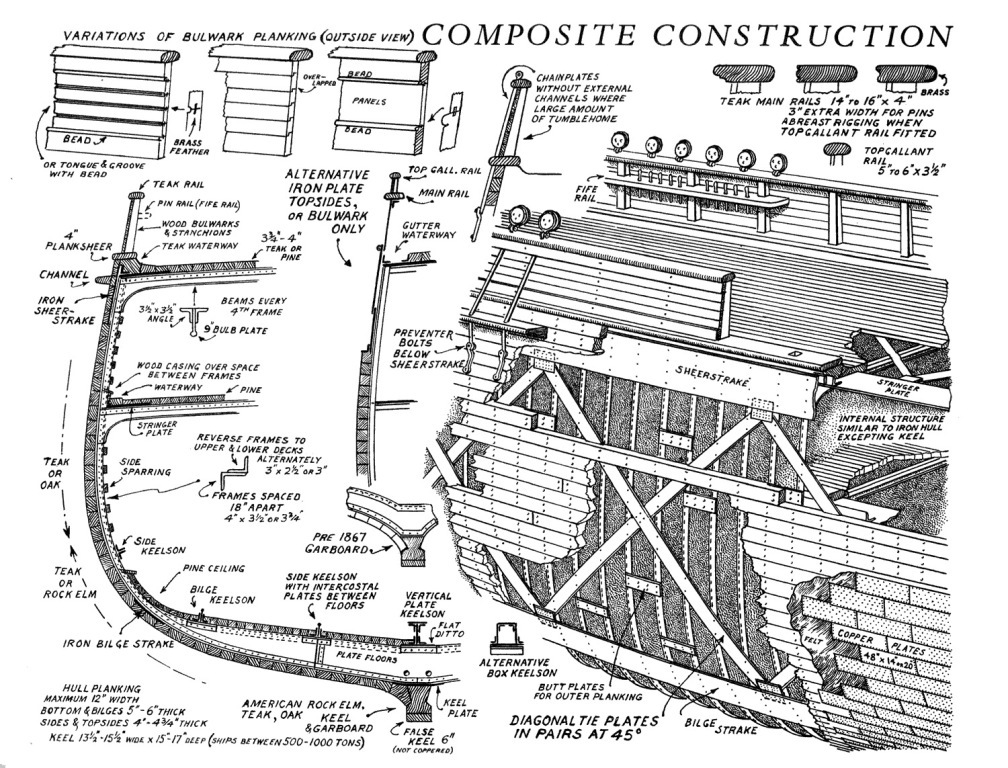

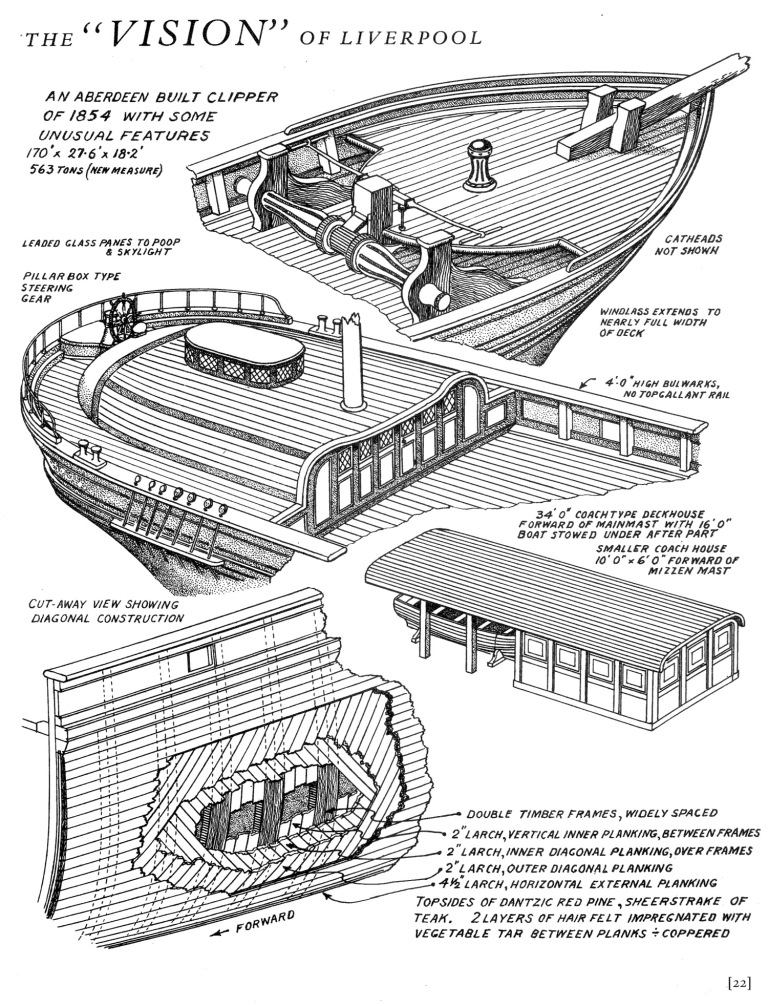

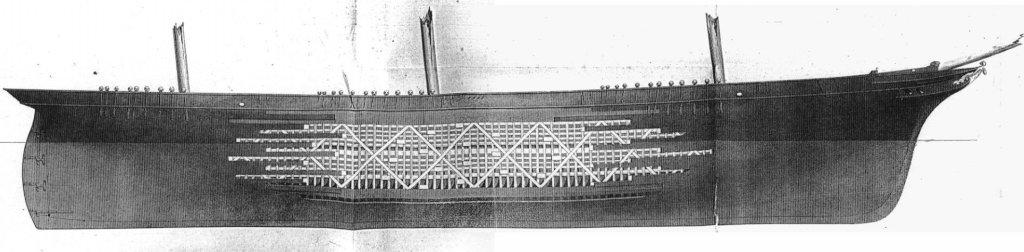

No cóż do tej pory budowaliśmy na forum "starocie" (XVII - XVIII w.), a tu trzeba się zmierzyć z jednostką z drugiej połowy XIX i pocz. XX wieku - sylwety ewoluowały i się nieco zminiły  co widać na kolejnych rysunkach ([link widoczny dla zalogowanych]) oraz materiały, choć budowano dalej z drewna, mamy kadłuby całkowicie żelazne i mieszane.


więcej na stronie:
[link widoczny dla zalogowanych]
Post został pochwalony 0 razy
|
|
| Powrót do góry |
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
Karrex
Administrator
Dołączył: 27 Kwi 2019
Posty: 2374
Przeczytał: 0 tematów
Pomógł: 1 raz
Ostrzeżeń: 0/5
Skąd: Gdynia
|
| Wysłany: Pią 2:20, 13 Mar 2020 Temat postu: GORCH FOCK / TOVARISCH |
|
|
GORCH FOCK
Też był w kolekcji DeA (nawet trzykrotnie - OcCre).
Zobacz temat:

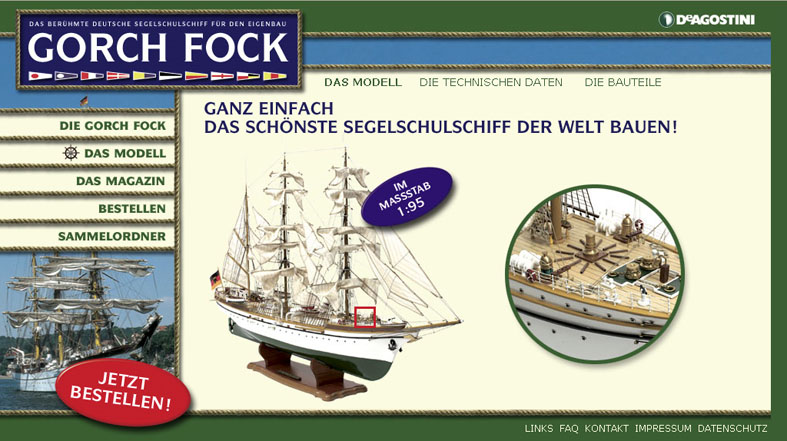

» [DeAgostini] Gorch Fock / 1:95
[link widoczny dla zalogowanych]
Na stronie można pobrać planiki w PDF z kolekcji z 2017 r.
[link widoczny dla zalogowanych]
[link widoczny dla zalogowanych]
Też był wydany model kartonowy
Towariszcz / Tovarisch
Model był wydany w Planach Modelarskich 103
również w wycinance FLY
Planik z neta
JK
Wizerunki Towariszcza
Co do planów Gorch Fock i Towariszcza - już na pierwszy rzut oka widać różnicę w bezanmaszcie - jest dłuższy (w stosunku do pozostałych) niż na LWOWIE i nosi dodatkowe żagle nad bezanem - notabene szkoda, że LWÓW ich nie miał - wygląda to pełniej niż bez.
Ma jedną śrubę na osi kadłuba. Inaczej profilowany dziób. Fachowcy pewnie wychwycą więcej różnic.
Post został pochwalony 0 razy
Ostatnio zmieniony przez Karrex dnia Śro 14:58, 27 Sty 2021, w całości zmieniany 1 raz
|
|
| Powrót do góry |
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
Karrex
Administrator
Dołączył: 27 Kwi 2019
Posty: 2374
Przeczytał: 0 tematów
Pomógł: 1 raz
Ostrzeżeń: 0/5
Skąd: Gdynia
|
| Wysłany: Śro 14:31, 27 Sty 2021 Temat postu: |
|
|
Jeżeli ktoś z kolegów byłby zainteresowany "podłączeniem się" do PROJEKTU i chciałby przetestować budowę szkieletu (owrężenia) z moich rysunków w 3D lub modelu to mogę przesłać rysunki wektorowe w Ilustratorze (ai) podłużnicy, wręg i półwręg.
Kol. Zbyszek dla amatorów poleca programik FreeShip (lub jego następcy).
Ja znalazłem do pobrania na stronach:
[link widoczny dla zalogowanych]
[link widoczny dla zalogowanych]
ale jak macie inne sprawdzone "pobierarki" (lub inne programy), to dajcie namiary, może ktoś skorzysta.
Zapraszam chętnych do prac koncepcyjnych.
Następna kwestia do opracowania, to wypełnienia dziobu
DeA Gorch Fock - bez uwzględnienia stewy i kilu
Belem ze stewą
i rufy
DeA Gorch Fock
Belem
Post został pochwalony 0 razy
Ostatnio zmieniony przez Karrex dnia Śro 15:50, 27 Sty 2021, w całości zmieniany 3 razy
|
|
