Karrex

Ambrazury, atrapy dział
Modyfikacja zaślepek ambrazur

W kilku zestawach modeli spotkałem się z zaślepianiem ambrazur na niższych pokładach i osadzaniem w zaślepkach atrap dział.

.

Tak też jest w kolekcji Santisima Trinidad czy HMS Victory. Widziałem modele z zaślepkami (w tak bliskiej odległości od płaszczyzny burty jak proponuje wydawca - ok. 3 mm) i wcale to mnie nie zachwyciło, więc postanowiłem to zmodyfikować i oddalić ściankę zaślepki.
Co prawda otwór działowy ma tylko 0,65 x 0,65 mm, ale oddalając ściankę, w której będzie osadzona atrapa działa, uznałem, że będzie jeszcze mniej widoczna.

Metoda z kasetonem

Ostatecznie wybrałem zrobienie pogłębionych "kasetonów". Dobór głębokości kasetonu pozostawiam zainteresowanym (10, 15 mm, najlepiej jak najdalej Wink

)

Tam gdzie nie kolidowało to z wręgami, zrobiłem głębsze wnęki, "kasetoniki" (o 3 mm pogłębione, co dało ok. 6 mm do powierzchni burty - ostatniej warstwy forniru, mało ale i tak 2x głębiej niż w kolekcji).

Atrapy luf będę robił dłuższe (o to pogłębienie). Wnęki pomalowałem czarnym, matowym tuszem akrylowym.
"Tutorial" jak robiłem kasetony.

Schemat przekrojów: A zestawowy, B pogłębione kasetony.

W kilku miejscach wręga wychodzi w połowie otworu - tu proponuję, opierając się na relacjach kolegów modelarzy, zrobić wcięcia na kasetony (dlatego odrzuciłem metodę z klockiem, za bardzo kolidowało z wręgami).

"Skrzyneczki-kasetony" wklejałem do listew burtowych z otworami przed ich montażem (było łatwiej z klejeniem i dociskaniem). To klejenie trzeba zrobić dobrze, bo przy wierceniu otworów na atrapy lub przy wciskaniu atrap może się odkleić, a ponowne wklejenie będzie już mocno utrudnione.
Proponuję jeszcze wzmocnić klejem na zewnątrz elementu.

nie posiadam fotek z tego etapu, więc posiłkuję się relacją z forum [link widoczny dla zalogowanych]

Tak wyglądają u mnie wstawione na sucho odlewy atrap.

Metoda z klockiem

W starych książkach modelarskich znalazłem sposób na wklejanie klocków, w których po wywierceniu otworu osadza się atrapę - dobra metoda, polecam, ale w modelach gdzie ambrazury nie kolidują z wręgami. Kazik w swoich modelach stosuje klocki i przytoczę jego opinię.
Kazek napisał:

"...Moim zdaniem zaślepki to nie najlepszy pomysł, gdyż będzie od razu widać, że ambrazury są zaślepione myślę, że lepiej wkleić do wręgi poziomej na wysokości otworów armatnich klocki w których wywiercisz otwory do montażu armat, nie będzie tego widać, a też łatwiej później montować armaty.

praktycznie tego nie widać ..."

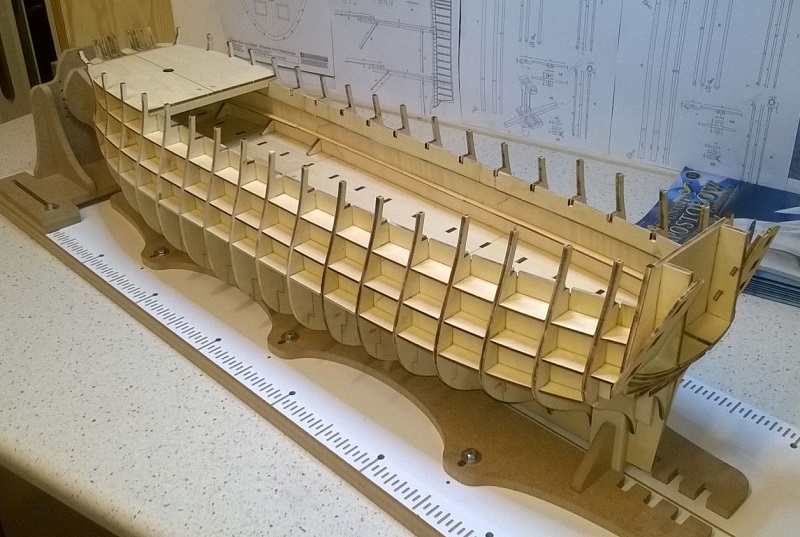

Najlepsze rozwiązanie wprowadzone jest w modelach najnowszych kolekcji VASA, DWUNASTU APOSTOŁÓW, SOVEREIGN of the SEAS, HMS VICTORY

Victory śp. kol. Andrzeja

XII kol. Darczello5

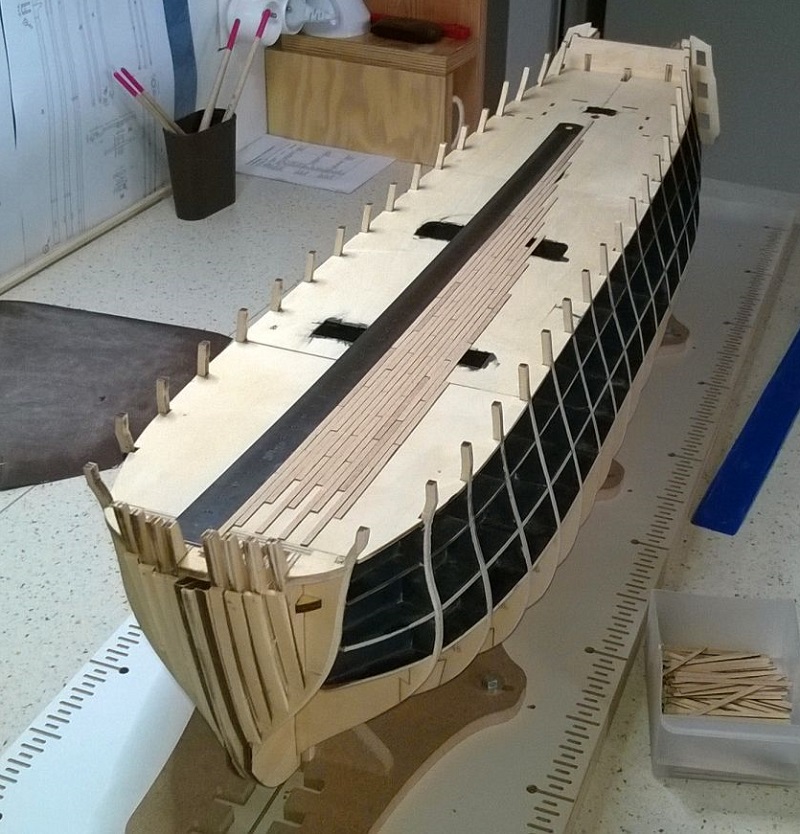

gdzie w trakcie montażu fałszywych pokładów wkleja się listwy ścianek pogłębionych wnęk, w których osadzi się atrapy luf. Wnęki maluje się na czarno aby uzyskać "głębię".

Karrex

Widzę, że koledzy budujący SotS będą mieć (być może) problem z osadzeniem atrap w ostatnich otworach działowych. Zanim zaczną dewastować poszycie, przypomnę jeden ze sposobów montażu "zaślepek" (temat wydzielony z tego wątku).

Zaślepki pod atrapy dział

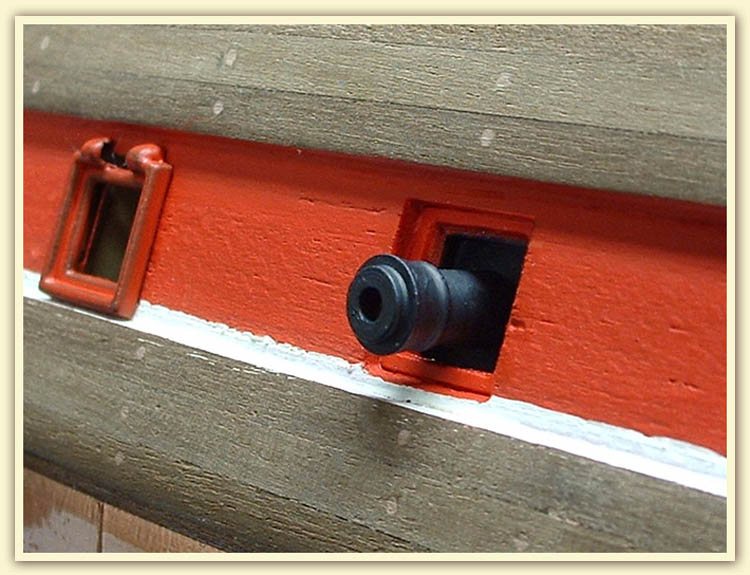

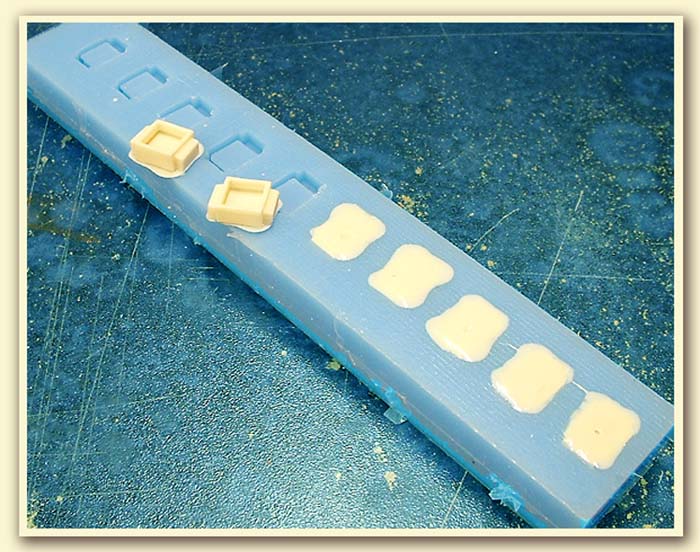

Na stronie blogu z budowy ST [link widoczny dla zalogowanych] , niemiecki modelarz montował zaślepki po zrobieniu otworów działowych. Zaślepki odlewał z żywicy w formie silikonowej. Węższa część ma wymiar otworu, na dłuższej są wypusty na klej, jest też uwzględniona wewnętrzna ramka ambrazury (felc?).

[link widoczny dla zalogowanych]

[link widoczny dla zalogowanych]

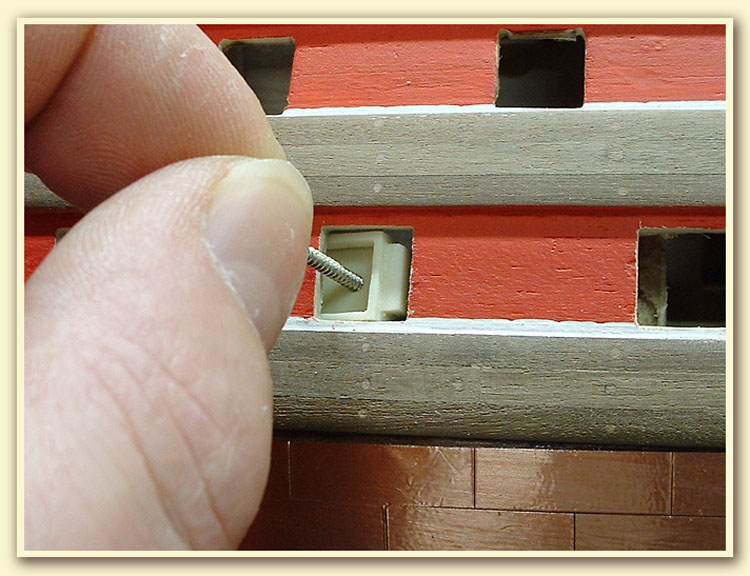

Jeżeli w trakcie wklejania atrap odkleiłaby się jakaś zaślepka, to możemy jeszcze się ratować takim "patentem"

[link widoczny dla zalogowanych]

[link widoczny dla zalogowanych]

Taką zaślepkę możemy też wykonać z drewna, kolega użył do tego odlewów gdyż na ST potrzeba przeszło setkę zaślepek.

[EDIT]
Niestety ze strony zniknęła relacja z budowy ST, został jedynie model miniatury w skali 1:700.

[EDIT]
Strona iuż nie istnieje.
