Karrex · Wysłany: Wto 18:39, 22 Gru 2020 Temat postu: 2011-02-05

2011-02-05

Kontynuacja

Dokleiłem listwę wykończeniową na spodzie bakisty,

w gretingu wymieniłem przykrótkie listwy

i całość wkleiłem na rufę szalupy.

cdn.

Karrex · Wysłany: Wto 18:50, 22 Gru 2020 Temat postu: 2011-02-05

2011-02-05

Kontynuacja

Kolejne dwa małe elementy, listwy wewnątrz burt i węzłówki na rufie.

cdn.

Karrex · Wysłany: Wto 18:56, 22 Gru 2020 Temat postu: 2011-02-06

2011-02-06

Od tego miejsca, w budowie drugiej szalupki będzie już bardziej widoczna zmiana Smile

.
Tak jak pisałem w >>[link widoczny dla zalogowanych] będę robił 10 lub 8 ławeczek.

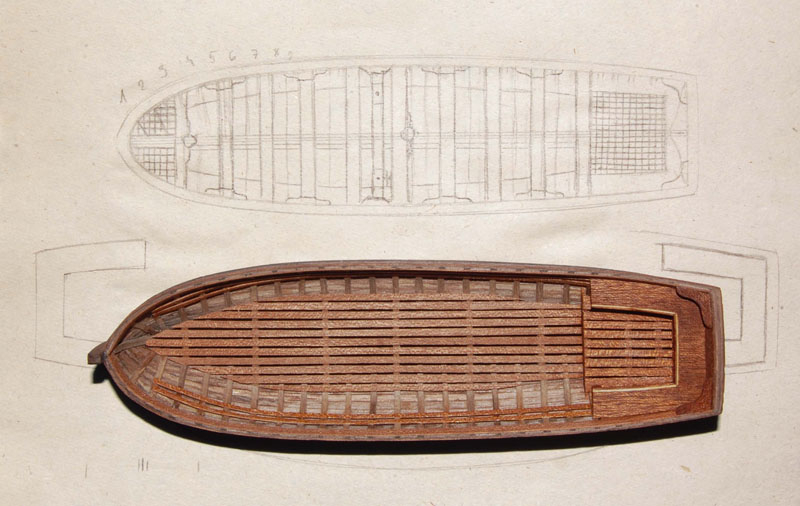

Zrobiłem odręczny rysunek z 10 ławeczkami (wzorowałem się na francuskich grand canot i chaloupe),
niestety okazało się, że niektóre ławki wychodzą na wręgach, inne pomiędzy (tak jak w zestawie).
Zrobię jeszcze [link widoczny dla zalogowanych] z 8 ławkami.

W realizacji zrezygnowałem z kratownic (w reprezentacyjnej już sobie chyba nie odmówię Wink

).

2011-02-08

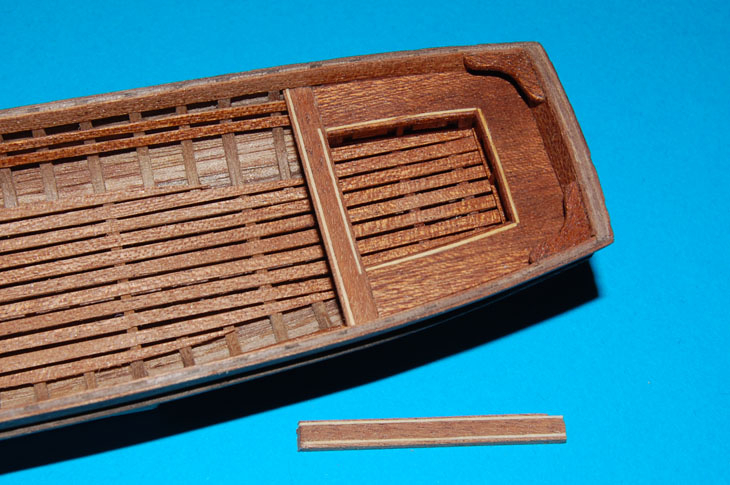

Kolejne detale - beleczka z mahoniu (3 x 3 mm, z 4 mm zaokrągleniem w środkowej części) i pierwsze ławki wioślarzy.

Gretingi mają ostre zakończenia, tak nie powinno być, ale zdecydowałem się na takie uproszczenie.

cdn.

Karrex · Wysłany: Wto 19:07, 22 Gru 2020 Temat postu: 2011-02-13

2011-02-13

Ławki wioślarzy

Zrobiłem kartonową symulację usytuowania ławek.
Bez kołowrotu można zrobić 10, ale nie chcę pozbawiać mojej szalupy tego elementu, więc zrobię 9 ławek (pan Krzysztof pisał, że było 9 - 10 ławek).
Myślę, że zmniejszenie obsady o dwóch wioślarzy nie spowoduje utraty dzielności morskiej Wink

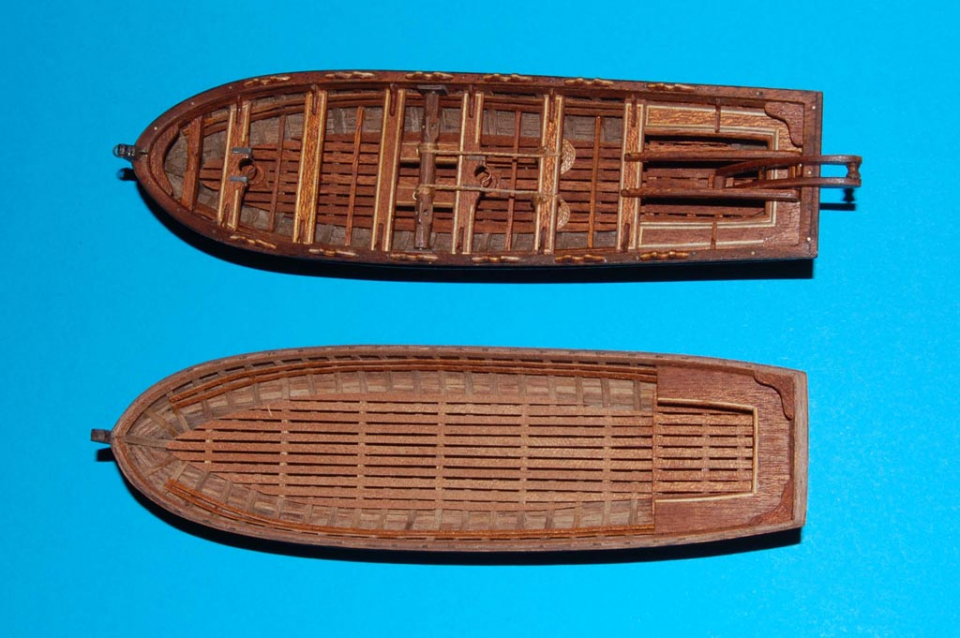

W pierwszej szalupie ławki miały ok. 5 mm szerokości, w tej mają ok. 4 mm
(piszę ok. gdyż jasny fornir ścieniałem na "oko" i nie ma idealnej grubości na wszystkich ławkach - no cóż, ręczna robota Smile

).

O ilości i rozmieszczeniu ławek powinienem pomyśleć wcześniej, na etapie kopyta.
Przystępując do robienia drugiej szalupy powinienem wypełnić kopyto (nie wręgi, a monolit)
i odległości między wręgami szalupy powinny być mniejsze (z ok. 5 mm na 4,3 mm).

Przy admiralskiej zapewne to uwzględnię Smile

Zmieniłem kolejność wklejania, najpierw podpórki ławek i pod stopy wioślarzy, a następnie ławki.

cdn.

Karrex · Wysłany: Wto 19:09, 22 Gru 2020 Temat postu: 2011-02-18 Ławka z obejmą masztu

2011-02-18

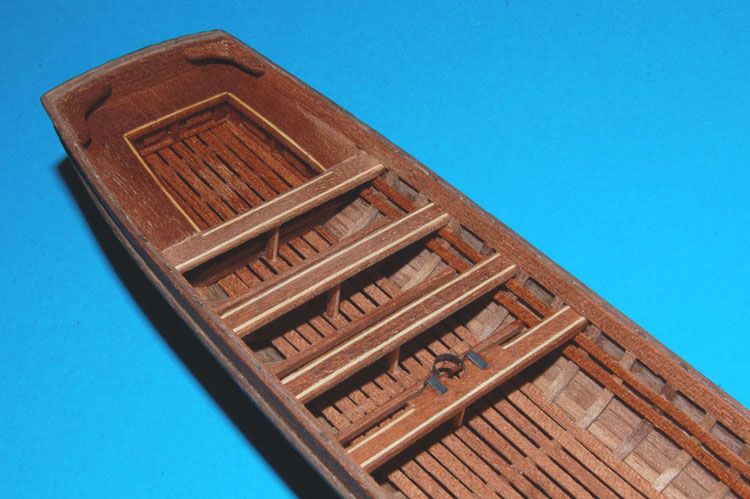

Ławka z obejmą masztu

Okucia pokazywałem przy budowie pierwszej szalupy

cdn.

Karrex · Wysłany: Wto 19:10, 22 Gru 2020 Temat postu: 2011-02-19

2011-02-19

Kontynuacja

Pozostałe ławki.

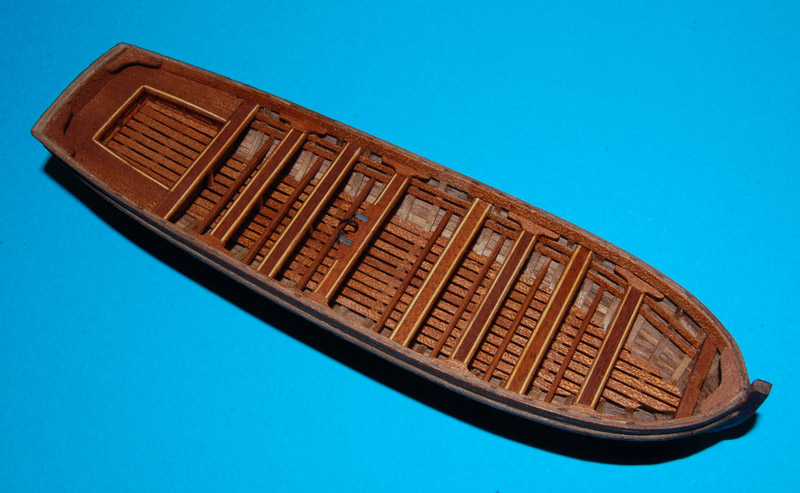

Ostatnia ławka wklejona i poszelakowana całość

cdn.

Karrex · Wysłany: Wto 19:11, 22 Gru 2020 Temat postu: 2011-02-24

2011-02-24

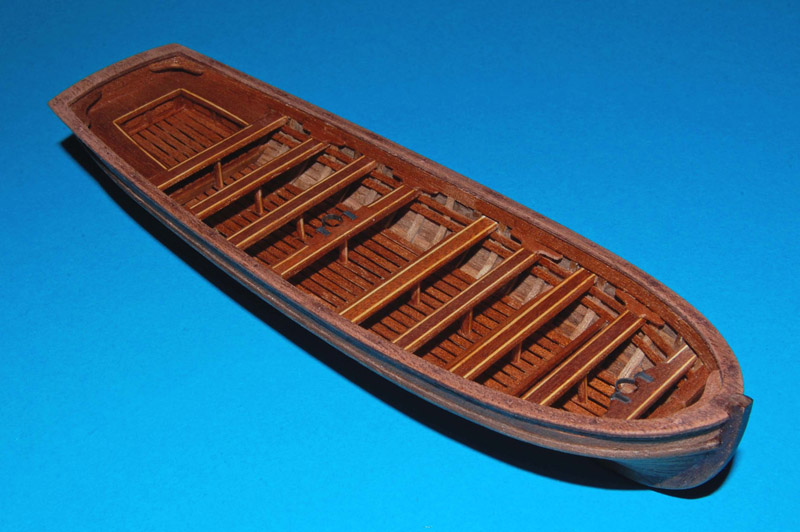

W tej szalupie wkleiłem poprzeczne wzmocnienia ławek (podpatrzyłem we francuskich modelach), następnie węzłówkę dziobową i ławkę z obejmą masztu (w drugiej szalupie chciałem zrobić jak na planie z "Mondfeld'a" - ławka jest montowana na parapecie szalupy dwoma obejmami, ale zrobiłem jak w pierwszej).

cdn.

Karrex · Wysłany: Wto 19:12, 22 Gru 2020 Temat postu: 2011-03-21 Parapet

2011-03-21

Kontynuacja

Skleiłem trzy warstwy forniru (sklejka) i wyciąłem parapet na wykończenie burty. Nawierciłem w parapecie i burcie otwory ø = 0,5 mm na szpilki, którymi będę utrzymywał parapet we właściwym miejscu w czasie klejenia.
Klejenie - parapet "przyszpiliłem" i do ściągnięcia użyłem cienkich gumek i patyków do lodów.

Po sklejeniu zakołkowałem drutem miedzianym ø = 0,5 mm (w poprzedniej mosiężnym)

cdn.
