Karrex

Kabestan liniowca

Jeżeli robimy model pełnokadłubowy (Victory bez otwartej burty czy ST 1805) wykonanie kabestanów możemy sobie darować, gdyż nie będą widoczne (górna głowica jest na międzypokładzie, a dolna na dolnym pokładzie działowym).

Do modelu Santisima Trinidad (wersja 1805) też nie trzeba robić kabestanów, jednak na modelu tzw. pokazowym na górnym pokładzie działowym kabestan jest i postanowiłem go zrobić (jednak tylko górną głowicę, gdyż nie wiem czy dolna część kabestanu była pokład, czy dwa pokłady niżej :-/ ).

[link widoczny dla zalogowanych]

Materiały:
• okrągły kołek ø = 6 mm - na trzon,
• patyczki do lodów (ok. 93 x 16 x 2 mm) - dyski głowicy i elementy ożebrowania bębna,
• fornir 0,6 mm (brzoza, olcha lub owocowe),
• drut miedziany (może być mosiężny),
• listwa (śliwy) na hadszpaki.

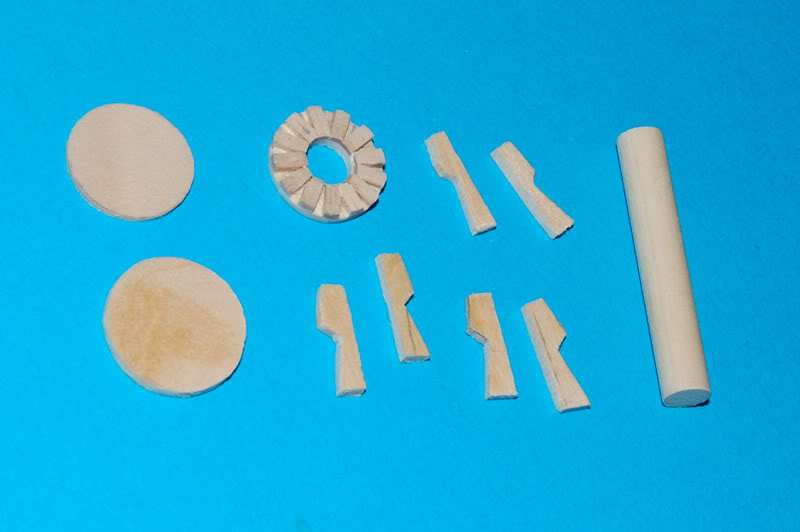

Z patyczków wyciąłem dwa dyski o tej samej średnicy = 14 mm i żebra bębna 6 szt. (nieco dłuższe niż docelowe - dotnę i wyrównam przed wklejeniem). W necie znalazłem info, że kabestan na ST obsługiwało 250 ludzi (przyjąłem 13 otworów na górną głowicę). W dolnym dysku wywierciłem otwór ø = 6 mm - na trzon i aby uzyskać kwadratowe otwory nakleiłem listewki.

[link widoczny dla zalogowanych]

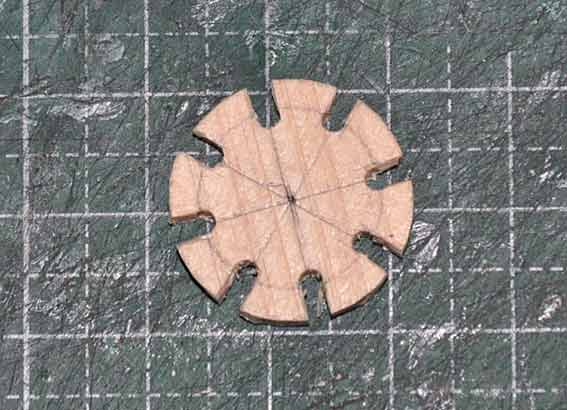

Kwadratowe otwory można też uzyskać wykonując trzeci, środkowy dysk i w nim wykonać nacięcia (do Victory 14 nacięć dla górnej głowicy i 12 dla dolnej).

[link widoczny dla zalogowanych]

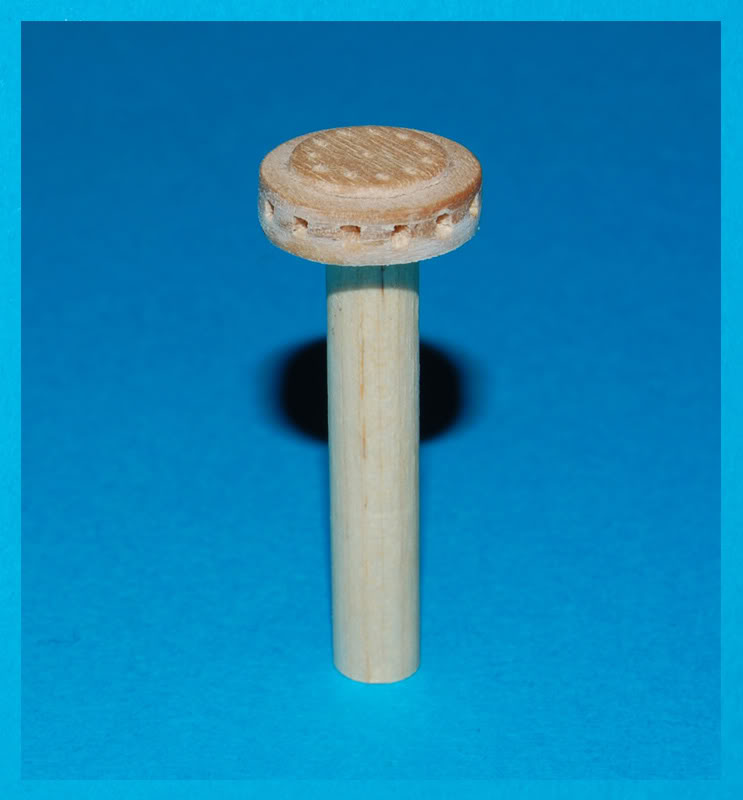

Skleiłem oba dyski oraz trzon i nakleiłem jeszcze jeden mniejszy dysk z forniru brzozy, "wbijając" miedziane gwoździe.

[link widoczny dla zalogowanych]

Przyciąłem pionowe elementy kabestanu na długość 10 mm i nakleiłem na trzon pod głowicą.

[link widoczny dla zalogowanych]

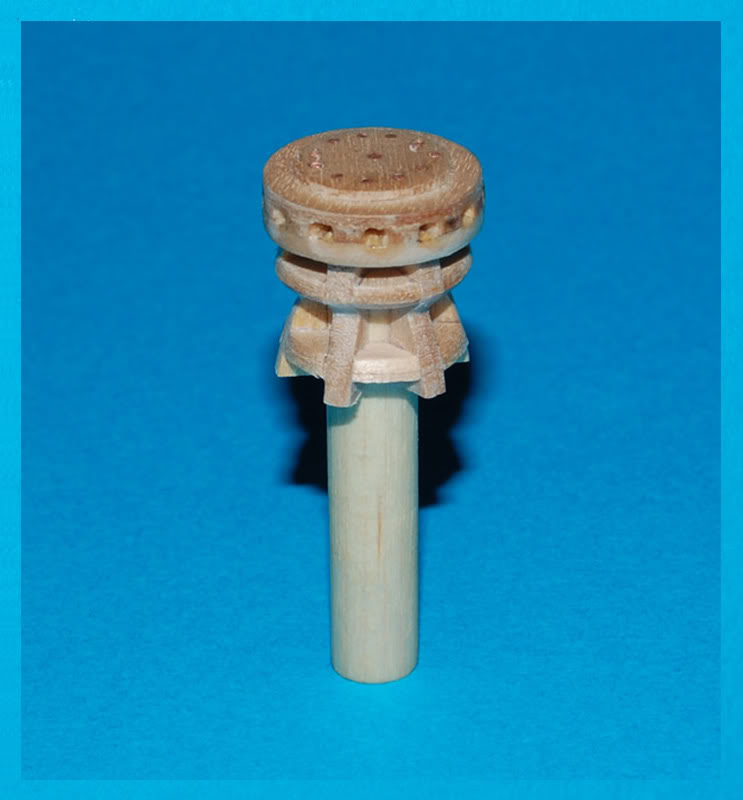

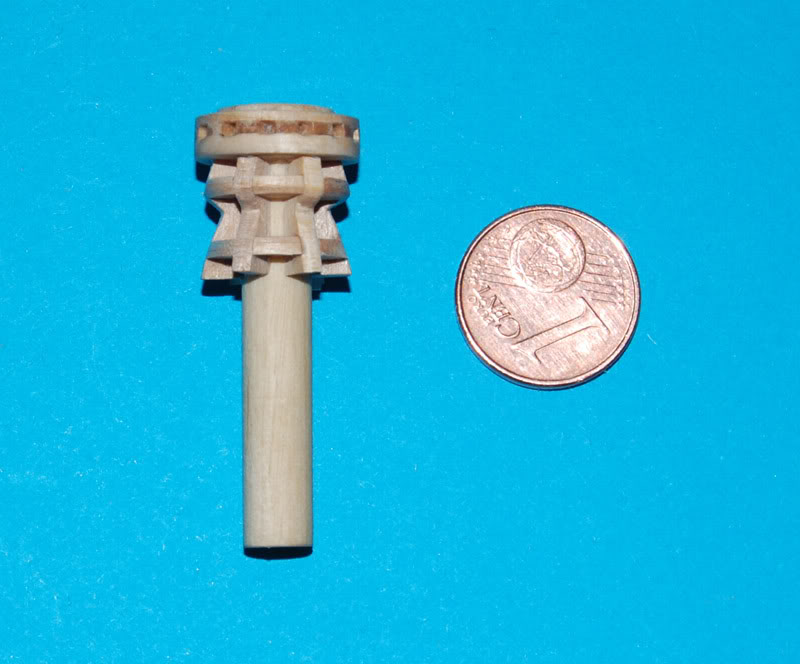

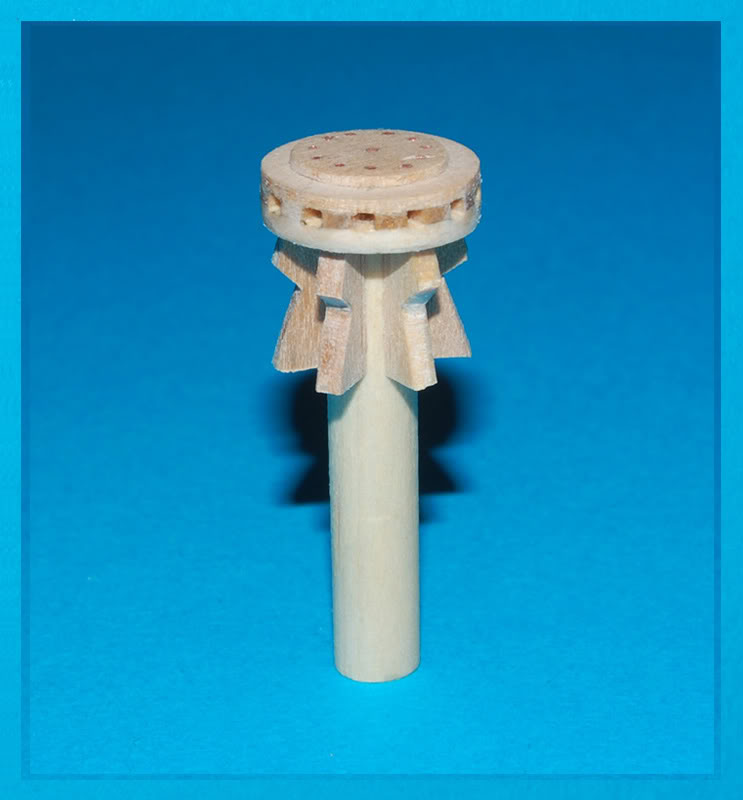

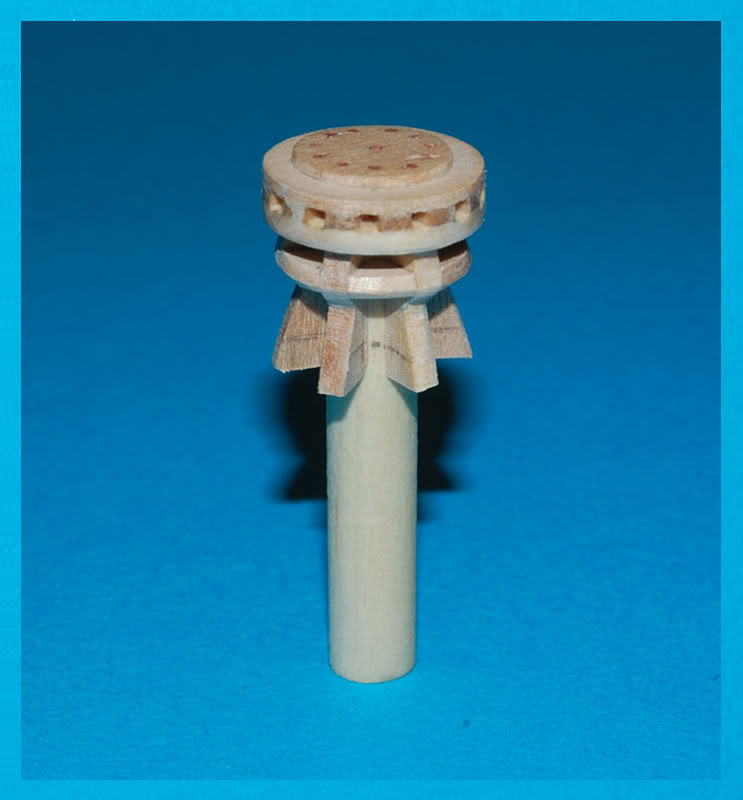

Następnie wkleiłem wzmocnienia w kształcie trapezów między piony i zaokrągliłem krawędzie:

[link widoczny dla zalogowanych]

[link widoczny dla zalogowanych]

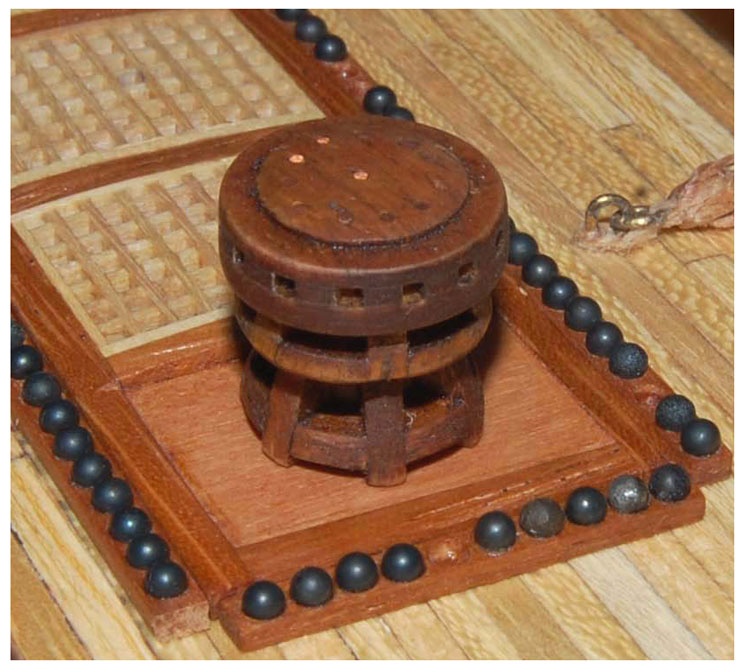

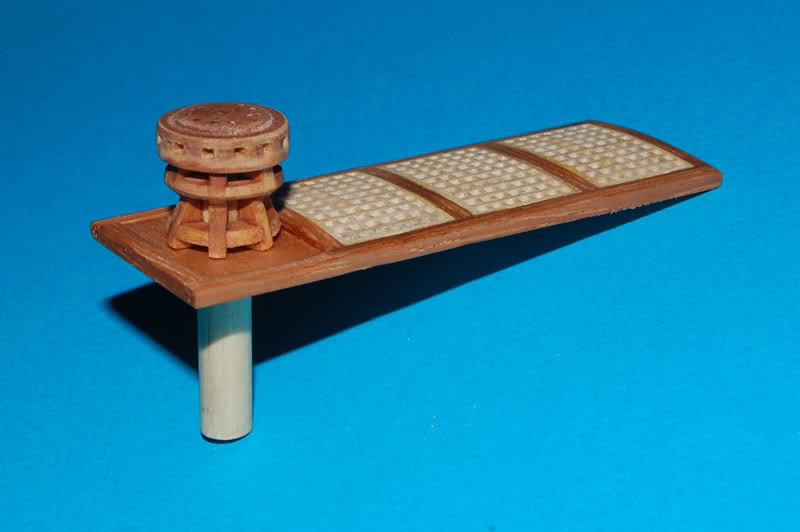

Całość zabejcowałem (pierwotnie chciałem malować na czerwono).

[link widoczny dla zalogowanych]

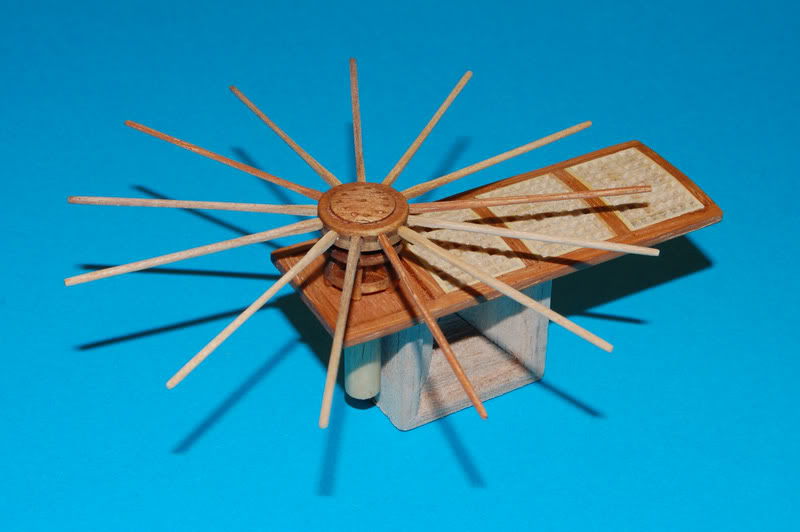

Wykonałem handszpaki:

Krzysztof Gerlach napisał:

Dla modelu w skali 1:84 to będzie 60,7 mm, Santisima jest szersza, ale przyjmując ten wymiar co w RN, to będzie 56 mm.

[link widoczny dla zalogowanych]

[link widoczny dla zalogowanych]

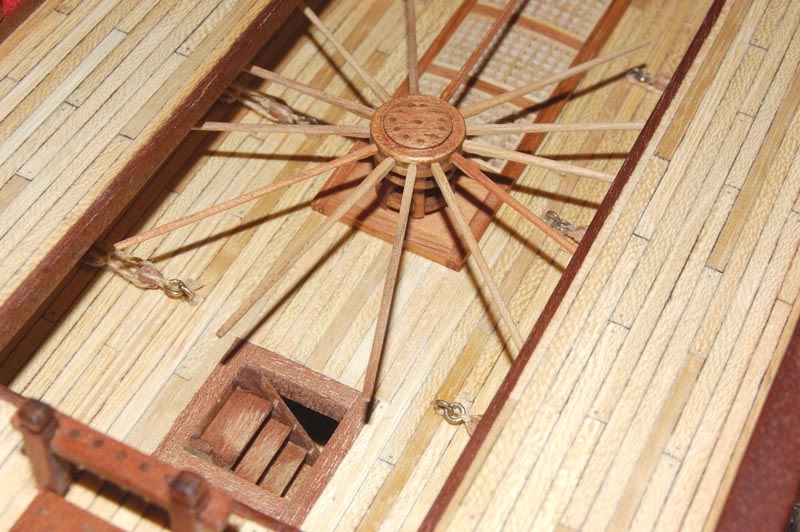

Całość w relacji:
[link widoczny dla zalogowanych]
