TREENAILS, GWOŹDZIOWANIE, KOŁKOWANIE

Jakie były średnice kołków treenals i gdzie w konstrukcji okrętu były stosowane, oraz jak kołkowano deski pokładów?
Najprostsza odpowiedź
• zastosowanie: głównie do łączenia planek poszycia z wręgami
• kołkowanie pokładów: wiercono zagłębienie, wbijano gwóźdź i wbijano drewnianą zaślepkę
Trzeba sobie jednak uświadomić, że w różnych krajach wyglądało to odmiennie. Spróbujmy zebrać informacje dot. treenails.

Tree-nails, kołki drewniane miały wymiary od 3/4" do 2 " czyli od 19 do 50 mm, czyli np. w skali 1:48 od 0,4 do 1 mm.
We flocie brytyjskiej służyły do mocowania desek pokrycia dna i burt. W zależności od szerokości deski używano 2 lub 4 kołki na deskę. W tym przypadku sumaryczna średnica kołków nie powinna być większa niż 1/4 do 1/3 szerokości deski. Zatem dla deski 10" mocowanej na dwa kołki wychodzi średnica kołka między 31 a 42 mm, w przykładowej skali 1:48 to między 0,66 a 0,88 mm.

W marynarce francuskiej kołki stosowane były tylko w części podwodnej razem z metalowymi, np 2 drewniane i 2 metalowe na wręgę. Średnica kołków to 1/12 grubości wręgi wzdłuż osi okrętu (wg Boudriota). Przykładowo, jeżeli transportowy okręt Le Gros Ventre miał wręgę 202 mm, to kołek ma 16 mm i w skali 1:48 to ok. 0,4mm.
I jeszcze dwa komentarze od modelarzy:
Antscherl w swojej książce o HMS Swan zaleca kołkowanie 7/8" tj. 22 mm, w skali 1:48 jest to ok 0,5mm.
B. Frolich w książce [link widoczny dla zalogowanych] wykonuje kołki metalowe z drutu mosiężnego 0,5mm, a drewniane o średnicy 0,8mm dla modelu L'Ambitieux w skali 1:48.
Stąd wniosek, że raczej dla modeli trzeba trzymać się mniejszych średnic.

[img]http://www.koga.net.pl/phpbb3/bridge/file.php?id=9470&sid=f3b8565dc0874f163f23db729aee0744&mode=view[/img]

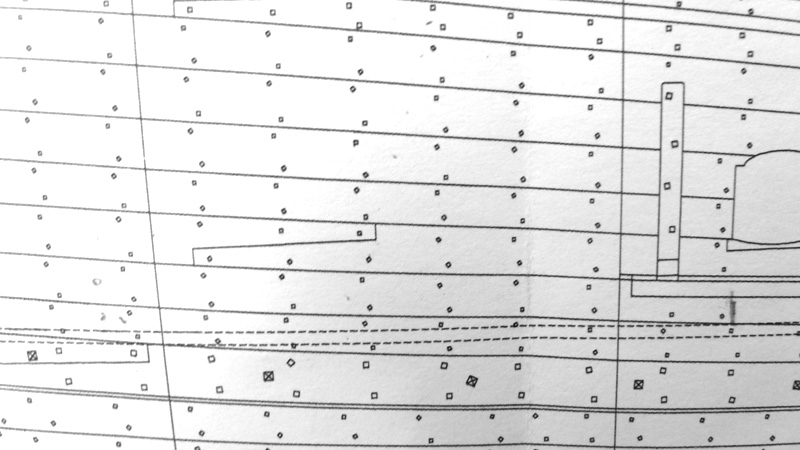

Przykład treenails burty zrekonstruowany z wraku La Belle

Deskowanie i treenail pokładów
[link widoczny dla zalogowanych]

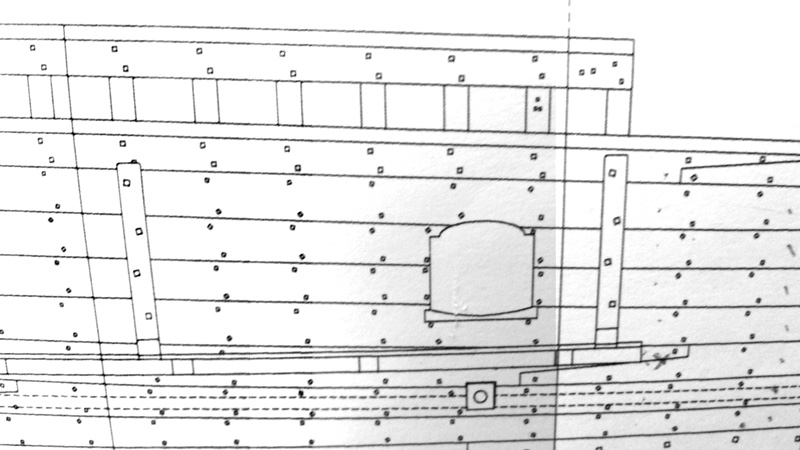

Układ desek pokładu i treenail (kołkowanie) dla ST przygotowany przez Emiliusa

[img]http://santisimatrinidad.jun.pl/album_pic.php?pic_id=10[/img]

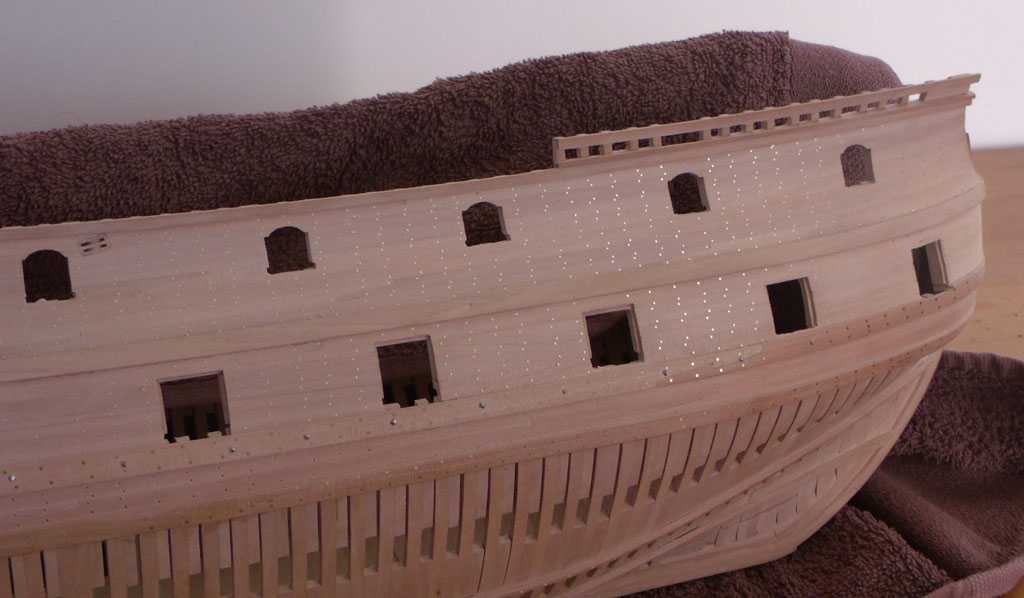

Jako przykład przedstawię zdjęcia i opis z relacji Emiliusa:

Imitację gwoździowania możemy również zrobić drutem mosiężnym lub miedzianym o odpowiedniej średnicy (lub łączyć w części podwodnej drewno z metalem w jednostkach francuskich)

[img]http://www.koga.net.pl/phpbb3/bridge/file.php?id=2379&mode=view[/img]
[img]http://www.koga.net.pl/phpbb3/bridge/file.php?id=2374&mode=view[/img]
