PostWysłany: Czw 2:03, 13 Cze 2019    Temat postu: L'Ambitieux by Karrex / Latarnie

LATARNIE

Mimo, że na swoim koncie mam dwie latarnie + jedną przeróbkę,



http://www.shipman.fora.pl/techniki-modelarskie,15/latarnia,467.html
[link widoczny dla zalogowanych]



latarnia do galeonu

to latarnie do Ambitieux były faktycznie nie lada wyzwaniem, ze względu na swoją asymetrię, pochylenie i barokowe zdobnictwo.

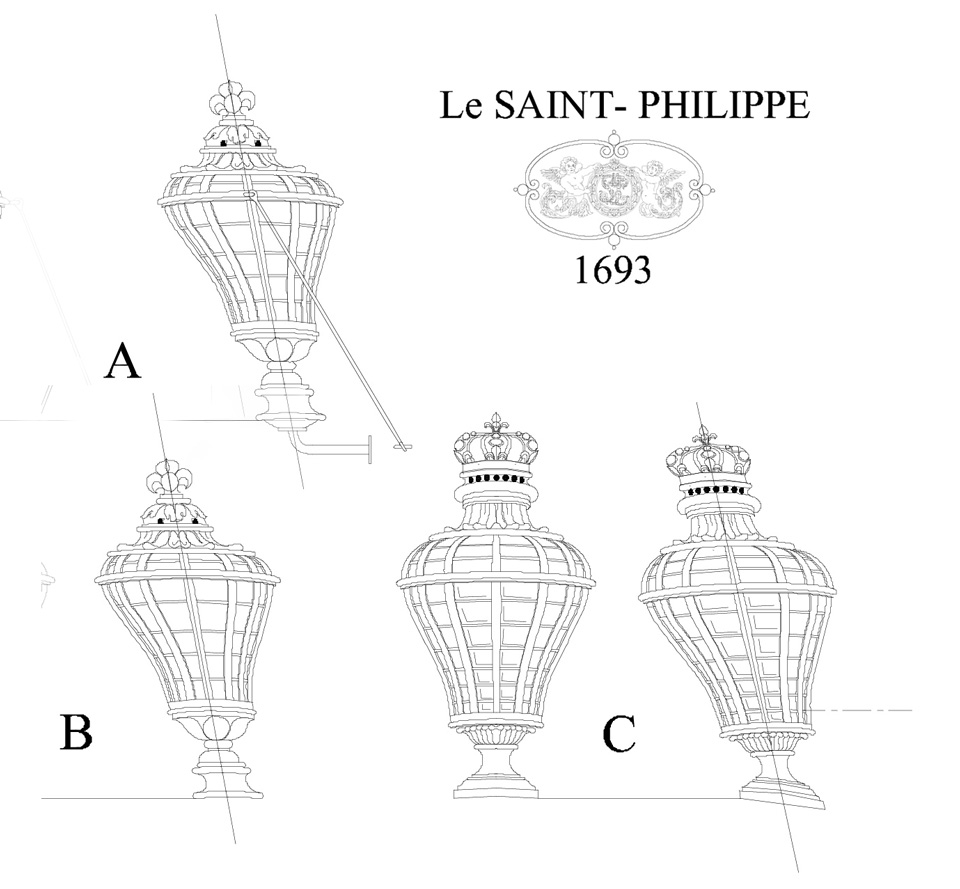

przykład pochylonych latarni

Na szczęście kilku modelarzy je popełniło (m.in. [link widoczny dla zalogowanych], [link widoczny dla zalogowanych], [link widoczny dla zalogowanych]) więc jest na czym się oprzeć.


Pizzichemi

http://www.shipman.fora.pl/l-ambitieux-dyskusje,117/linkownia-strony-blogi-fora,223.html#1073
http://www.shipman.fora.pl/l-ambitieux-dyskusje,117/linkownia-strony-blogi-fora,223.html#1075
http://www.shipman.fora.pl/l-ambitieux-dyskusje,117/linkownia-strony-blogi-fora,223.html#1077



KOSZ LATARNI

Pierwszy pomysł jaki przyszedł mi do głowy to wykonanie odlewów kratownic ścianek latarni i naklejenie na stelaż z drutu miedzianego.

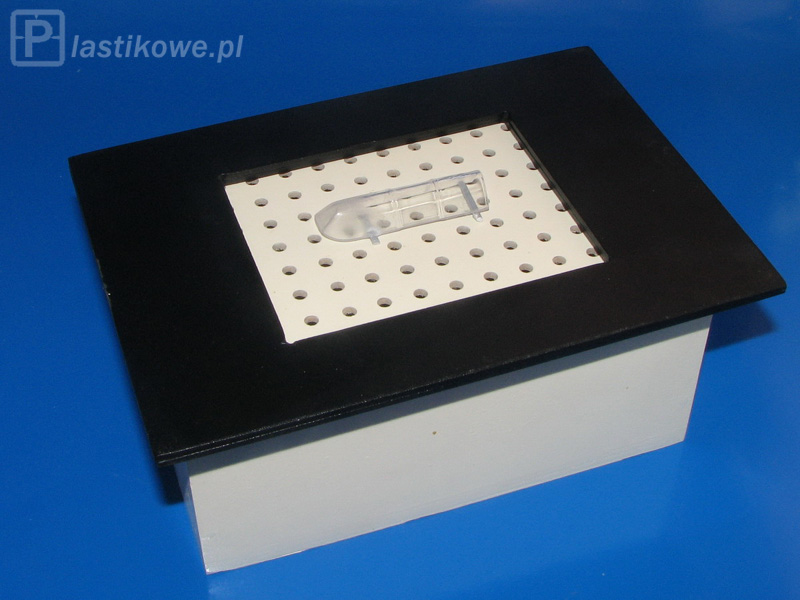

Drugi to wykonanie klosza za pomocą technologii [link widoczny dla zalogowanych], ale to wiązało się z wykonaniem "odsysarki czyli skrzyneczki do zasysu" Razz

[link widoczny dla zalogowanych]


[link widoczny dla zalogowanych]


https://www.youtube.com/watch?v=UfJ8pgFMJII
[link widoczny dla zalogowanych]

i oklejenie klosza drucikami z miedzi.

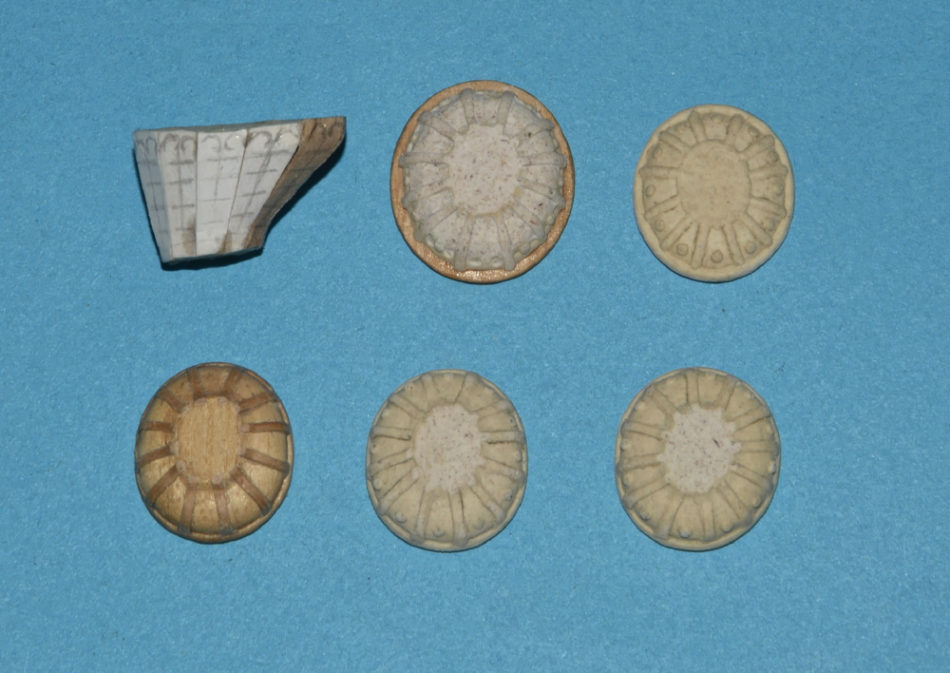

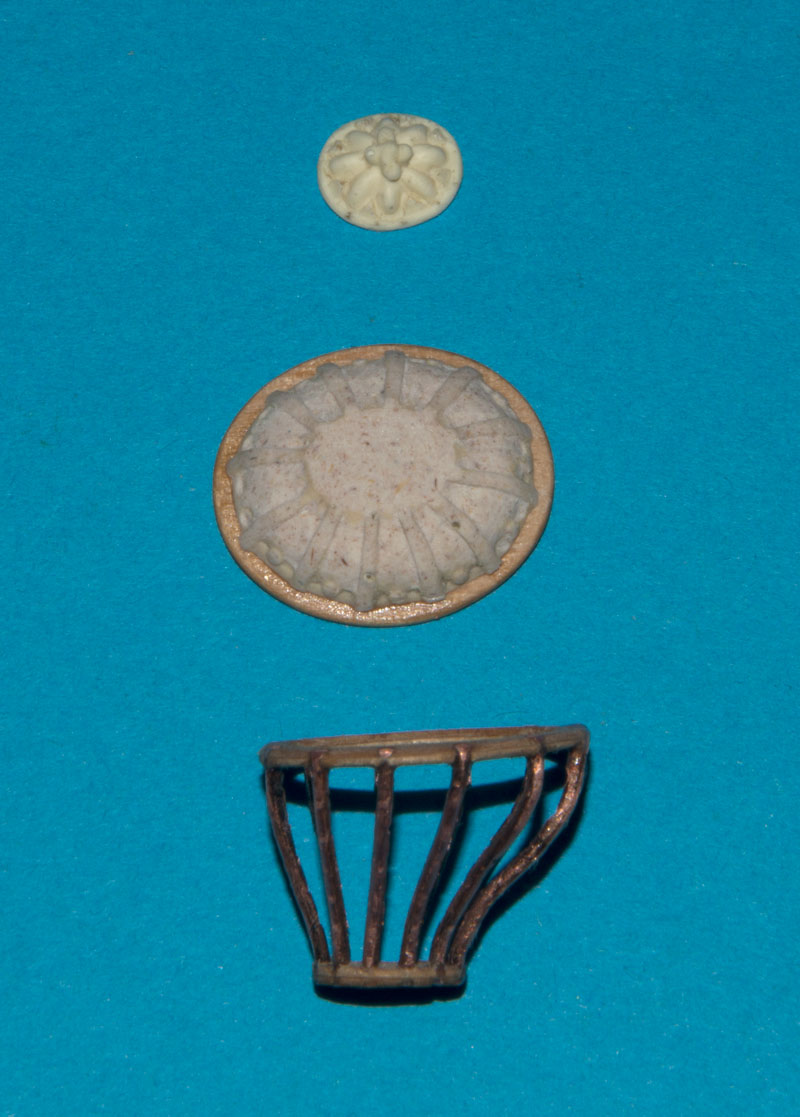

Zacząłem od wykonania modeli: kosza z brystolu i z drewna pokryw latarni, następnie formy i odlewy pokryw.

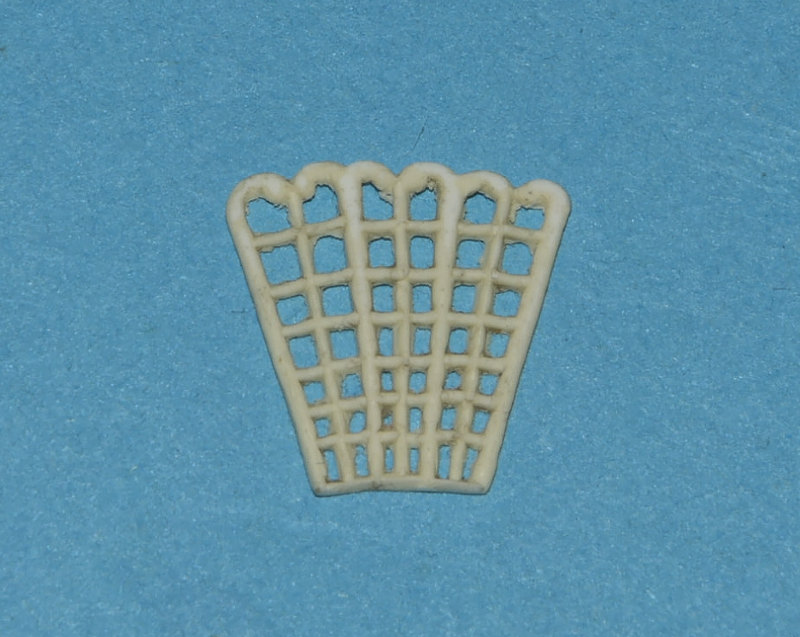

oraz pierwszy odlew boków kosza (kratownicy).



Następnie z drutu miedzianego przystąpiłem do wykonania szkieletu kosza latarni. Miało być prosto - owal u góry, mniejszy na dole i przylutowane pomiędzy ukształtowane piony (12 grubszych i 12 cieńszych). Poległem przy tym lutowaniu i dałem za wygraną przy 11 druciku - tu nie będę wchodził w szczegóły, dodam tylko, że pewnie w tym wypadku sprawdziłoby się urządzenie do zgrzewania drutu, na które zwrócił uwagę Tomek Aleksiński, a wykonał je z powodzeniem RomekS.

» Przyrządy modelarskie / Jigi, kuromysła » Urządzenie do lutowania oporowego
[link widoczny dla zalogowanych]
[link widoczny dla zalogowanych]
http://www.shipman.fora.pl/przyrzady-modelarskie-jigi-kuromysla,13/urzadzenie-do-lutowania-oporowego,465.html#1979


Wymienionych powyżej urządzeń nie mam i jakoś nie paliłem się do ich wykonania, więc stelaż, a właściwie kosz zrobiłem z materiałów które posiadam czyli druty miedziane ø = 0,7 i 0,4 mm, sklejka fornirów gr. 1 mm i klej CA.

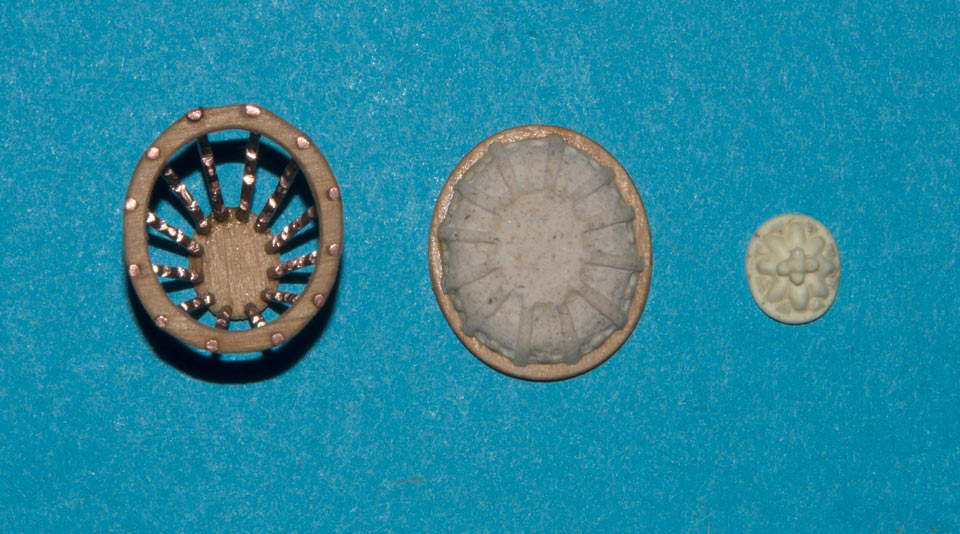

Na sklejce narysowałem elipsę górnej obręczy (wym. zewn. 20 x 18 mm), natrasowałem punkty (12) i wywierciłem otwory pod grubszy drut - pionowe konstrukcyjne elementy latarni. Poszczególne druciki wstępnie wyprofilowane wkleiłem na CA. Następnie w drugiej sklejce narysowałem elipsę podstawy kosza, wywierciłem otwory i "nanizałem" na druciki. Zabezpieczyłem klejem CA. Odciąłem nadmiary drutów, oszlifowałem na równo ze sklejką. Obie sklejki dociąłem do kształtu z lekkim naddatkiem - będę jeszcze wiercił otworki na druciki o mniejszej średnicy - elementy kratownicy.

W górnej sklejce wyciąłem otwór uzyskując górną obręcz.



Zrezygnowałem z naklejania odlewów modułów i zacząłem kombinować jak uzyskać poziome elementy kratownicy poszczególnych modułów latarni. Myślałem o utwardzonej nitce jak w [link widoczny dla zalogowanych], ale zdecydowałem, że wkleję eliptyczne obręcze (wg projektu 6 szt. zredukowałem do pięciu) z cieńszego drutu miedzianego - będzie sztywniejsza konstrukcja.
Frezikiem i Dremelem ponacinałem wewnątrz piony kosza (w nacięcia wkleję obręcze),

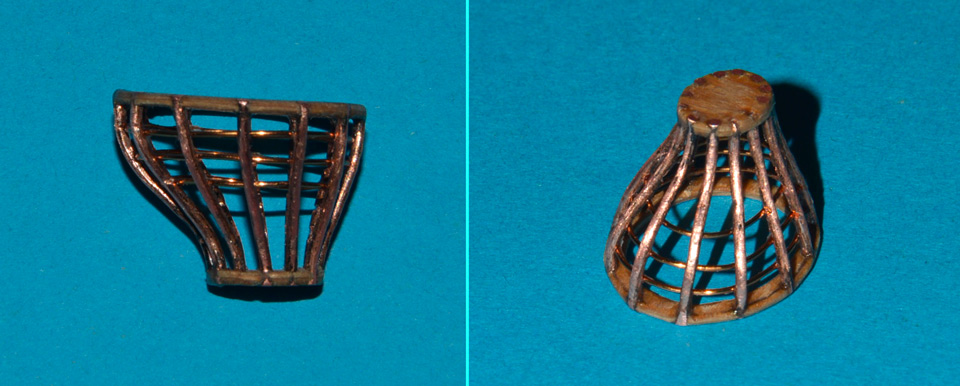

następnie wykonałem (metodą prób i błędów) i wkleiłem na CA poszczególne obręcze.
Pierwsze trzy nawet nie były tak trudne Wink

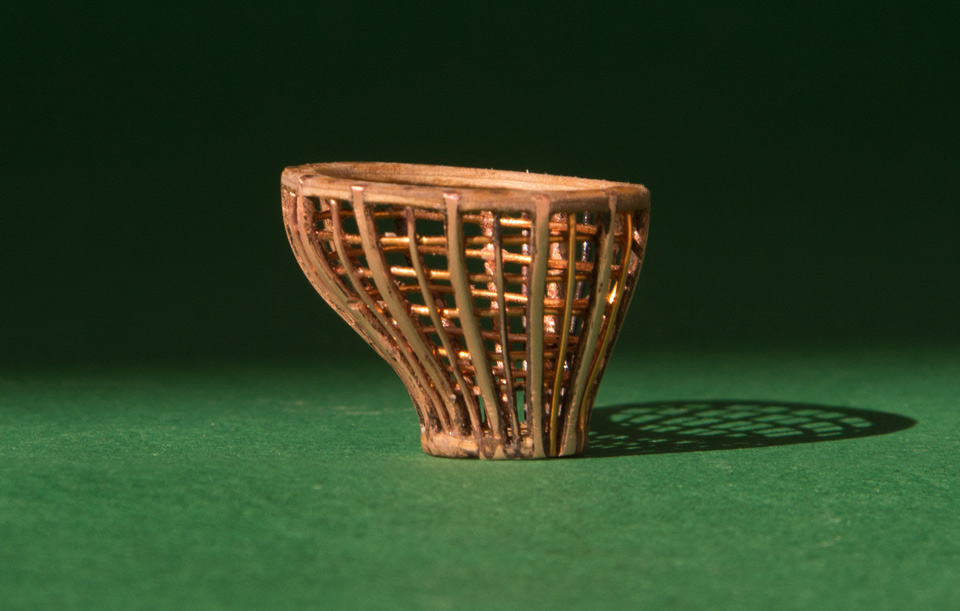

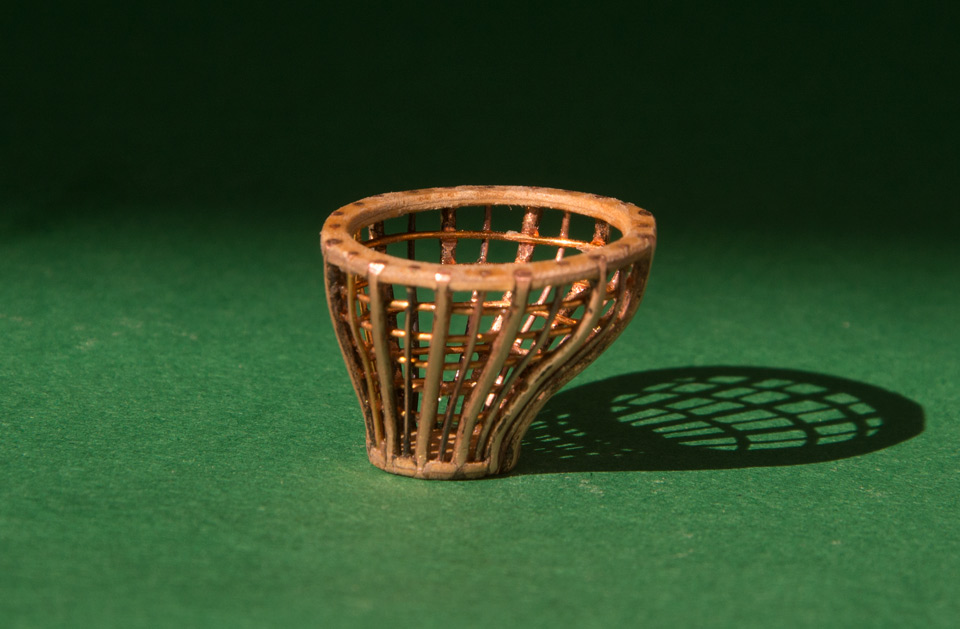

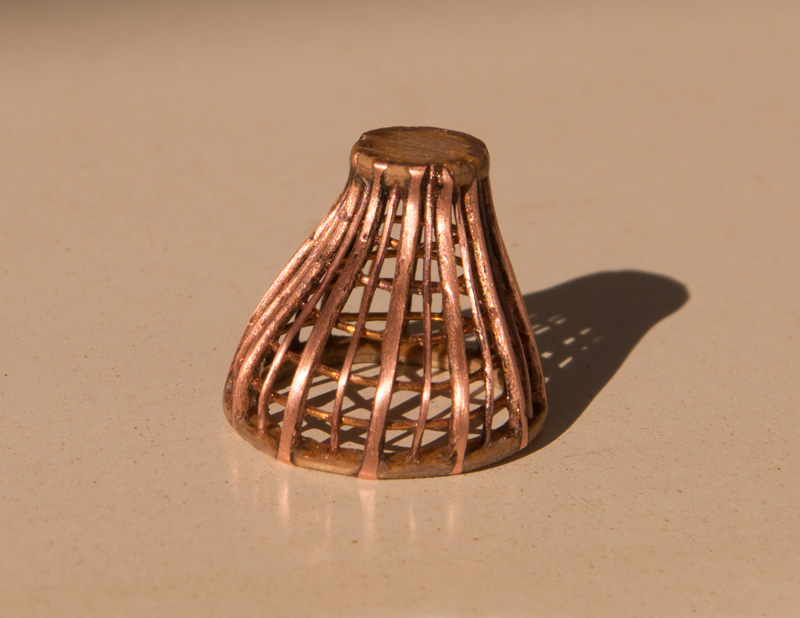

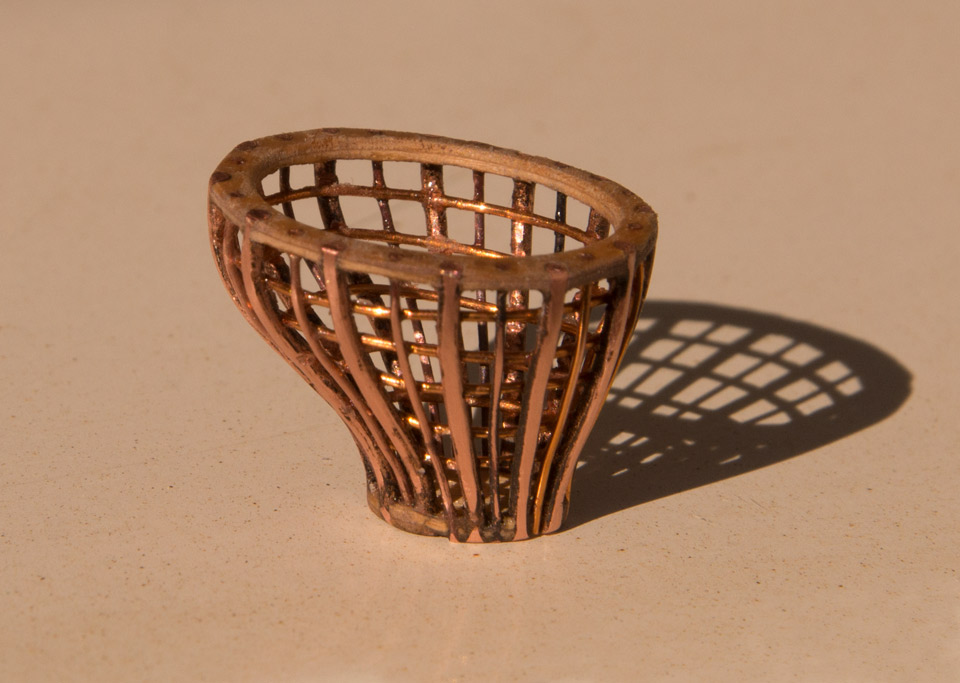

Następnie w podstawie i górnej obręczy wywierciłem kolejne otworki na środkowe elementy kratownicy z cieńszego drutu. W poziomych obręczach frezikiem naciąłem rowki i w poszczególne moduły wkleiłem druciki środkowych elementów kratownic z nacięciami na obręcze. Po odcięciu i wyszlifowaniu nadałem końcowy kształt podstawie i górnej obręczy. Uzyskałem pierwszy element latarni KOSZ.







cdn.
