Karrex

Sekcja

Co do pawęży to mam takie pomysły:

Wariant 1.

Wariant 2.

Sekcja rufowa (o tym nie chciałem pisać, żeby nie zapeszyć)

Różnice między wariantami są oczywiste.
W pierwszej sekcji można użyć "pełnego" owrężenia - jak w kolekcjach - bo nie widać wnętrza, tylko samą "skorupę".
W drugiej niestety trzeba działać na "ościach"

[link widoczny dla zalogowanych]
przykładowy rysunek

i mieć plany, rysunki, zdjęcia wnętrza.

Louis XV

Z tego też powodu nie zrobiłem do tej pory sekcji ST - też chcę ją robić w konwencji admiralicji - połowa z poszyciem i połowa z widocznym owrężeniem.

L'Ambitieux

Sekcja rufowa najbardziej mi leży, ale to bardzo odwlecze się w czasie Neutral

Karrex

Mam pytanie dotyczące okienka pod balkonem na bocznych wykuszach (plansza 36).

U Frolicha całe okienko jest namalowane na czarnym tle, tylko cztery środkowe kwatery są oszklone (ale u niego wszystkie okna na pawęży [pod balkonem] są namalowane). W innych modelach tylko skrajne okna są malowane, co chyba jest błędem, gdyż na planach czytam tam otwory okienne. Ja te skrajne okna na pawęży zrobiłem zaślepione, czyli szprosy na czarnym tle.
I moje pytanie, czy jak zrobię na wykuszach całe oszklone okna to będzie wielki błąd.

Drugie pytanie dotyczy skali modelu Altayi.
W materiałach promocyjnych podają dwie - 1:59 i 1:74 ( Question

).
W relacjach (żeby było śmieszniej) wszyscy piszą skalę 1:72, więc pewnie ta jest wiążąca Laughing

Nie mogę znaleźć czasu żeby poprzeliczać:

Długość 158 stóp (oczywiście francuskich),
długość stępki 135 stóp,

Długość 970 mm

W planach p. Boudriot'a wszystkie okna są na czarnym tle, a zasada mówi, że tam gdzie jest szyba to w planach jest czarne tło, więc teoretycznie w interesujących mnie oknach powinny być szyby. Pan Frolich budował model wg innych planów.

Co do skali, to poświęciłem parę minut i sprawa się rozwiązała Laughing

Zacznijmy od stopy.
Stopa ma 30,48 cm, francuska 32,48 cm, czyli długość wynosi 51,32 m, stępki 43,85 m.

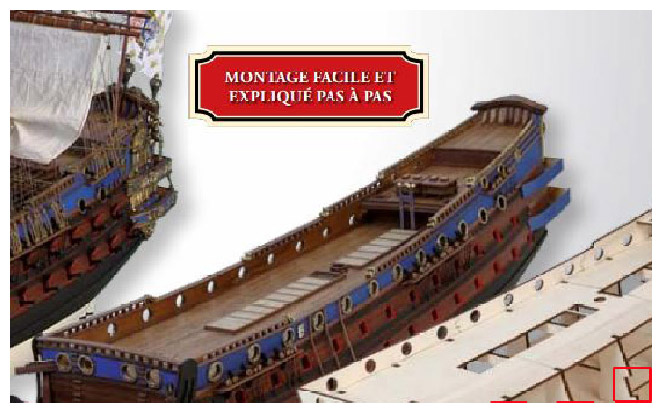

W materiałach promocyjnych kolekcji wydawca podaje wymiary kadłuba 51,3 x 14,4 m i całkowitą długość 57,4 m (wysokość 52 m).
Jak widać wymiar długości po przeliczeniu ze stóp pokrywa się z wymiarem kadłuba.
W materiałach są też podane wymiary modelu:
długość pokładu: 878 mm
szerokość pokładu: 219 mm
długość całkowita modelu: 973 mm
wysokość modelu: 881 mm
szerokość całkowita: 415 mm.

0,878 x 59 = 51,8 m
0,973 x 59 = 57,4 m
Wszelakie przeliczenia dają więc w przybliżeniu skalę 1:59 i tego będę się trzymać Wink

Karrex

Hmm... całkiem przypadkowo wyszło coś takiego Laughing

ponoć całkiem do mnie podobny Wink

Detal górnych okien - metalowy odlew. Pojawił się w kolekcji z [link widoczny dla zalogowanych].
Dopiero teraz mogę porównać [link widoczny dla zalogowanych] z tym co proponuje kolekcja.

Na drzwiach, w dolnych płycinach widzimy płaskorzeźby lilijki (fleur-de-lis) i szkoda,
że sam na to nie wpadłem, gdyż motyw tej ozdoby jest również na balkonach.

Karrex

Znalazłem wreszcie zdjęcia detali bocznych z numerów [link widoczny dla zalogowanych]

[link widoczny dla zalogowanych]

i mogę porównać z moimi wypocinami.

[link widoczny dla zalogowanych]

Karrex
