Karrex

29.05.2015

Listwy poszycia pokładów

Listwy poszycia w kolekcji mają 5 mm szerokości.
Dla skali 1:59 jest to wymiar zbliżony do rzeczywistego, ale bardziej trafione będą 4 mm.

Na pokładzie rufówki są 22 deski (wg planu) o szer. ok. 3,5 mm, zwężające się ku pawęży.

Wziąłem się za zamknięcie skorupy pokładem rufówki i moje listwy mają wymiar 3,7 mm i zwężają się do 3 mm ku pawęży.

cdn.

Karrex

30.05.2015

Ukończyłem klejenie pokładu.

zdjęcia pokładu są z późniejszego etapu

Zacząłem oklejanie pawęży od wewnątrz.

I detale wykończeniowe (wewnątrz i na zewnątrz).

Już od dłuższego czasu zastanawiałem się jak rozwiązać zwieńczenie pawęży.
Najlepiej byłoby to uwzględnić z pierwszą pawężą (razem z dolnymi oknami).

Teraz pozostaje mi wykonanie z drewna. Najpierw zrobię rdzeń zwieńczenia, a następnie nakleje profilowane listwy.
Będę wzorował się na planie:

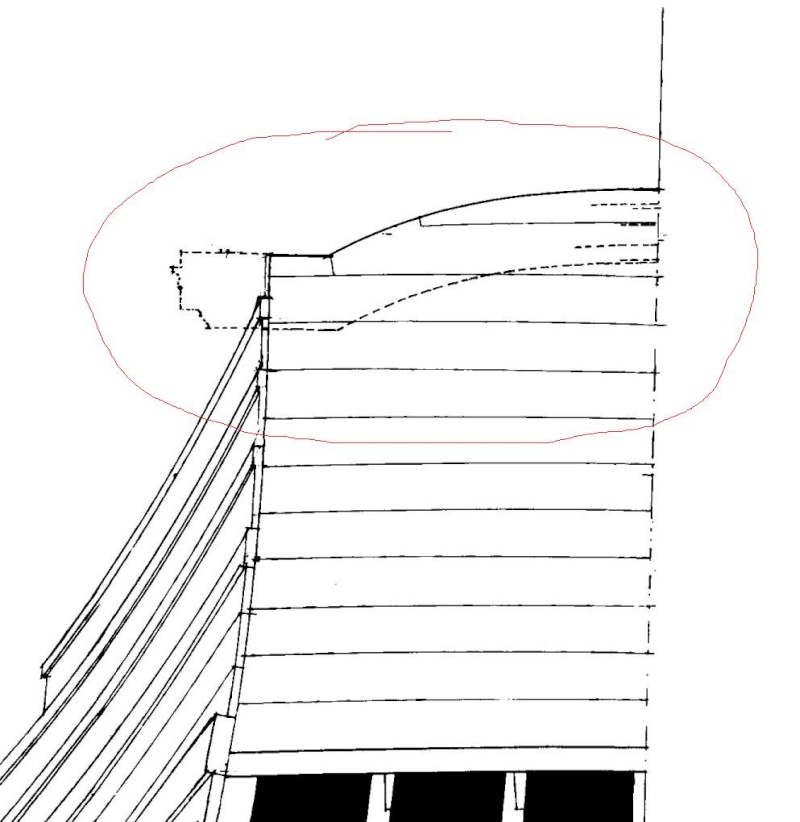

widok z góry

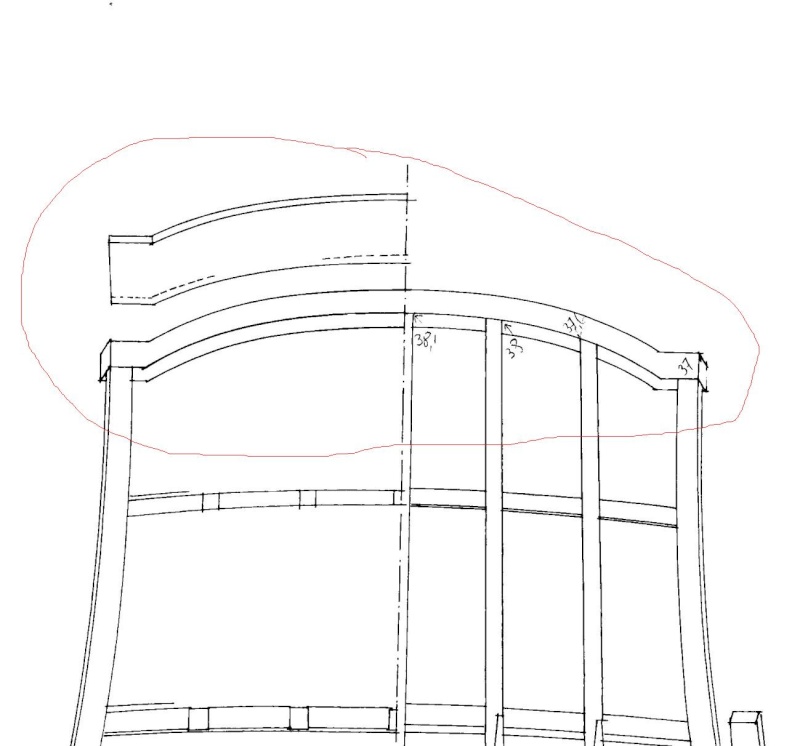

widok na galerię rufową

cdn.

Karrex

31.05.2015

Zwieńczenie pawęży
w formie łukowatego gzymsu

Wg planu rozrysowałem kształt belki.

na dole widok na łuk zwieńczenia, powyżej widok z góry

Rysunek przeniosłem na klocek i wyciąłem.

W belce wyciąłem również wpust na deskowanie wewnętrzne pawęży.

cdn.

Karrex

31.05.2015

Przymiarka i nakleiłem belkę na pawęż.

Dla wzmocnienia dam jeszcze kołeczki.

cdn.

Karrex

31.05.2015

Dokończyłem oklejać wnętrze pawęży

A po zewnętrznej stronie nakleiłem fornir - pierwsza warstwa profilowanego gzymsu.

cdn.

Karrex

2.06.2015

Profilowanie zwieńczenia - ozdobny gzyms uzyskam naklejając kolejne warstwy forniru i wygięte profilowane listwy.

Kolejna warstwa.

Wyginanie w łuk profilowanych listew między deseczkami z obłogu,

dół gzymsu mniejszy łuk, góra większy

Prototyp gzymsu.

Zwieńczenie w trakcie wklejania listewek.

cdn.

Karrex

03.06.2015

Wkleiłem profilowane parapety.

cdn.

Karrex

5.06.2015

Skończyłem oklejać listewkami zwieńczenie od strony pokładu

Pomalowałem na czarno belki relingów

Detale

cdn.
