Karrex · Wysłany: Pon 0:22, 21 Mar 2022 Temat postu: 2013-04-17 KABESTAN 2

2013-04-17

KABESTAN 2

Jak już pisałem, robię jeszcze jeden kabestan.
W pokładzie mam pod kabestan otwór ø= 5,5 mm, więc wał nowego kabestanu będzie miał dwie średnice
dolną ø= 5,5 mm pod pokład i górną bębna ø= 8,5 mm i długości 26 mm nad pokładem.

Wał można wykonać tocząc z jednego kawałka drewna (okrąglaka). Ja mam jeszcze okrąglak z którego robiłem pierwszy kabestan (i nie chce mi się montować tokareczki Embarassed

), więc dokleję mahoniowe listewki 2 x 2 mm (12 szt.), odpowiednio sfazowane, na górną część bębna. Zresztą wszystkie detale kabestanu zrobię z mahoniu, więc odpadnie mi bejcowanie (dlaczego nie chcę bejcować napiszę za kilka postów w relacji jak dojdę do wymiany listew na grodzi).

Powiększanie średnicy w ten sposób wziąłem z pomysłu [link widoczny dla zalogowanych] (w ten sam sposób można przygotować rdzenie beczek, z tym, że dokładnie trzeba spasowywać listewki, następnie toczymy beczki i widać dokładne równe klepkowanie - pozostaje jeszcze kwestia obręczy i pokryw).
[link widoczny dla zalogowanych]

Jeżeli mamy jaśniejszy i ciemniejszy materiał to jak chcemy, żeby było to widoczne, dajemy na zmianę (na przemian) lub jeżeli robimy z jednego kawałka listwy, to co drugą okręcamy o 180°, a jeżeli nie robi to nam różnicy, to kleimy na chybił trafił.

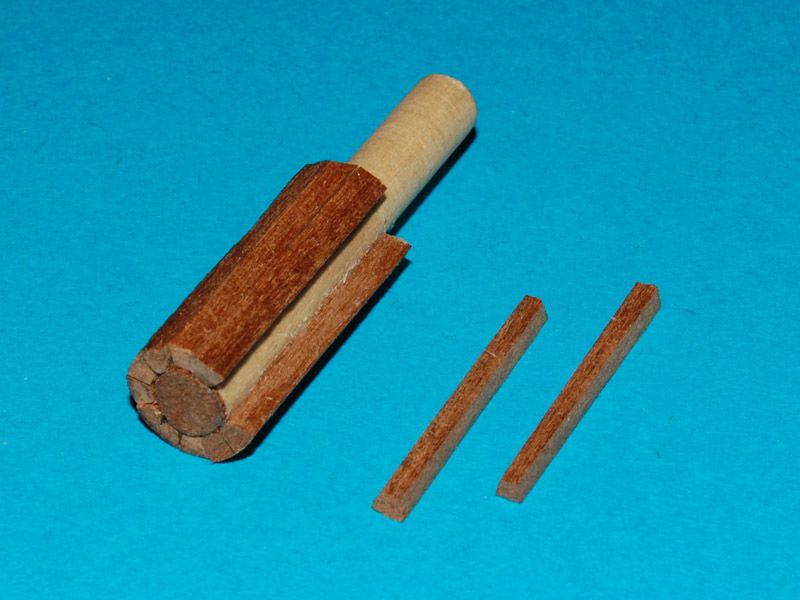

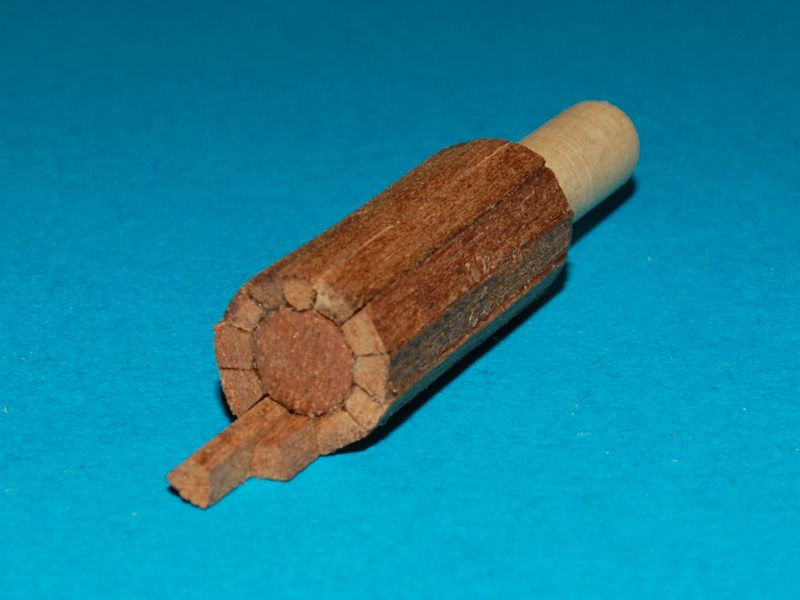

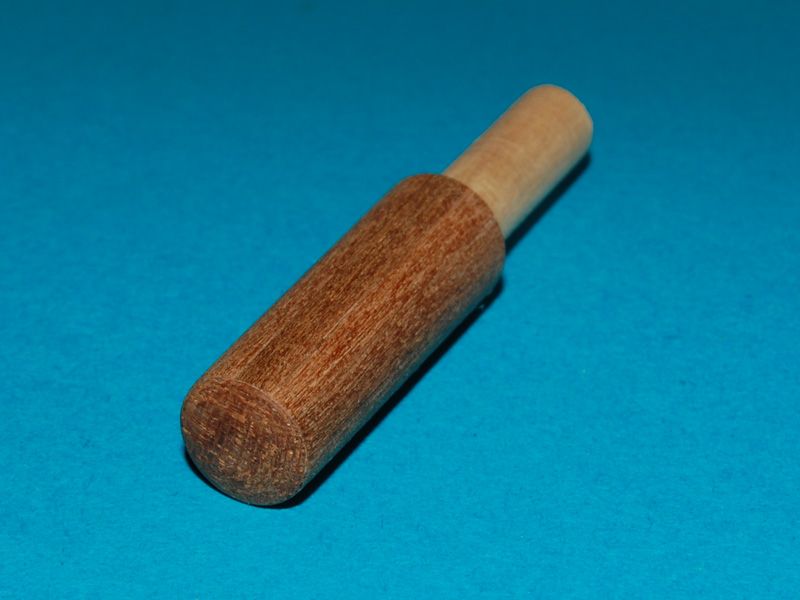

Po sklejeniu trzeba zdjąć ze średnicy (ø= 9,5 mm) i nadać okrągłości, co uzyskałem za pomocą wiertarki i papieru ściernego na klocku.

Całość "dopieszczona" gąbką ścierną. Mam już bazę pod otwory.
Wymiary:
wysokość ... 26 mm
ø= 8,5 mm

Karrex

2013-04-19

Otwory pod handszpaki

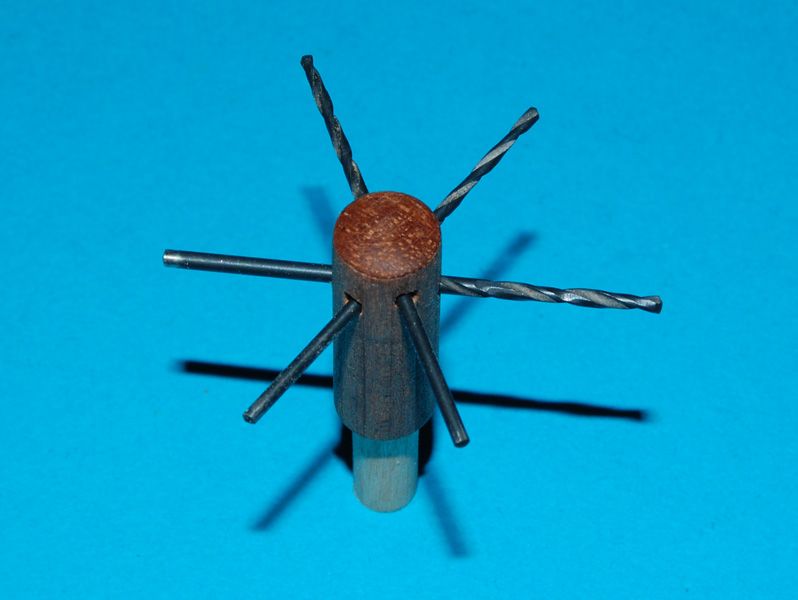

Otwory w kabestanie są o przekroju kwadratu (w mojej skali 2 x 2 mm), aby uzyskać przelotowość, i możliwość wkładania i wyciągania "handszpaków", to przy tej metodzie należałoby wywiercić je już w okrąglaku (przed oklejaniem listewkami) wiertłem ø= 2,9 - 3 mm (ø otworu musi być większe niż przekątna kwadratu 2 x 2 mm Wink

).
Otwory wewnątrz bejcujemy na kolor listewek którymi będziemy oklejać wał kabestanu lub bejcować wykończeniowo.
Naklejając listewki pozostawiamy 2 mm przerwy na otworach.

W wale toczonym (monolicie) czy po oklejeniu, jak ja to zrobiłem, już jest nieco trudniej uzyskać przelotowość. Maksymalny otwór jaki można wywiercić to ø= 2 mm, następnie iglakiem o przekroju kwadratowym nadajemy kształt kwadratu (do 2 mm), a przelotowość uzyskamy za pomocą dłutka (np. z igieł maszyn do szycia - przydatne do mikrorzeźbień Wink

). Mój iglak ma 2,5 x 2,5 mm i przelotowości nim nie uzyskam.

Tyle teorii.

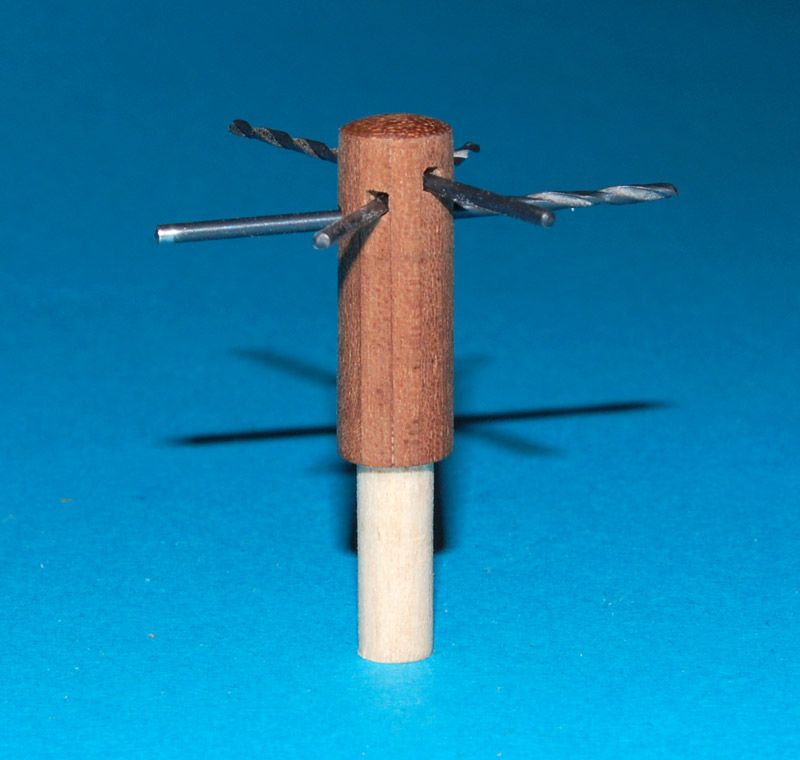

Najpierw określiłem linię podstawy głowicy (15 mm od podstawy bębna), wymierzyłem usytuowanie otworów (3, 5, 7 mm od linii) i wiertłem 1,8 wywierciłem otwory (wierciłem z dwóch stron - to żeby uniknąć wyrwania i postrzępienia otworu przy przewierceniu się na wylot). Następnie iglakiem powiększyłem do kwadratowego otworu 2 x 2 mm.

Otwory wewnątrz zabejcowałem, a głowicę zaszelakowałem.

Żebra

wysokość ...... 16 mm (końcowo 15 mm)
szerokość ...... 4,4 mm (4 mm)
grubość ........... 2 mm
grubość klina .. 1,5 mm

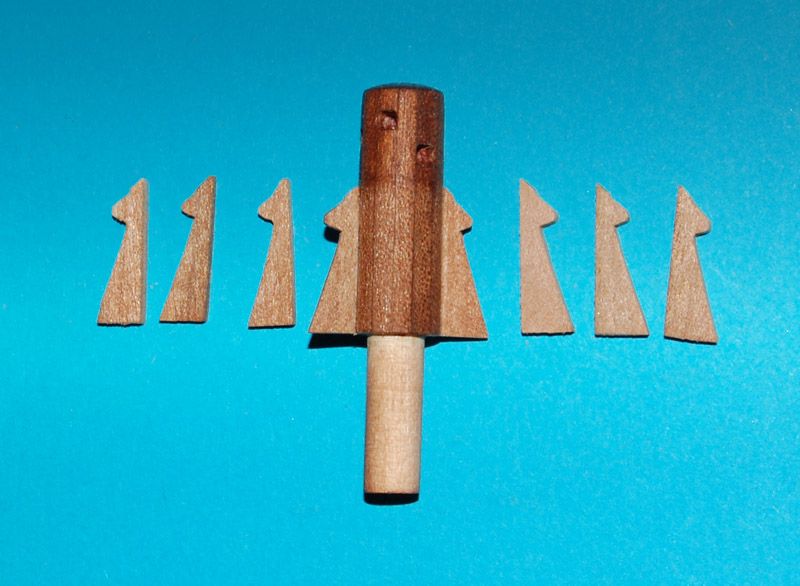

Trochę ze względów oszczędnościowych rozmieściłem na listewce szer. 8 mm elementy żeber, ale deczko niewygodnie do wycinania. Wycinam nieco większe elementy, żeby mieć zapas na doszlifowanie. Dodam, że na żebra mahoń nie jest najlepszym materiałem, na 11 żeber w dwóch się rozszczepił (w jednym na wypuście, a w drugim szpic na dole).

i znów "pan inspektor"

Mając w głowicy trzy (sześć) otwory na wzór mniejszego kabestanu powinienem dać sześć żeber, ale niezbyt mi się to podoba, więc dam osiem - tyle co w pierwszym kabestanie.

Karrex · Wysłany: Pon 0:29, 21 Mar 2022 Temat postu: 2013-04-20

2013-04-20

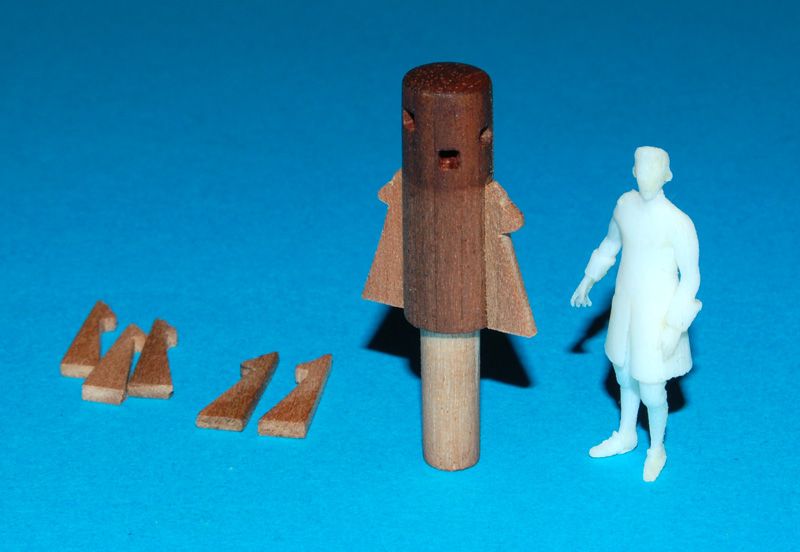

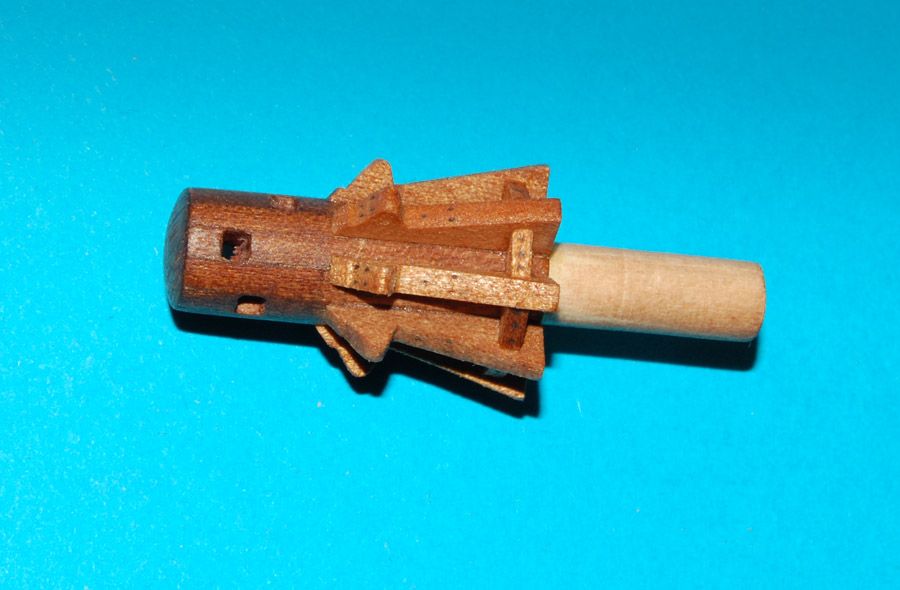

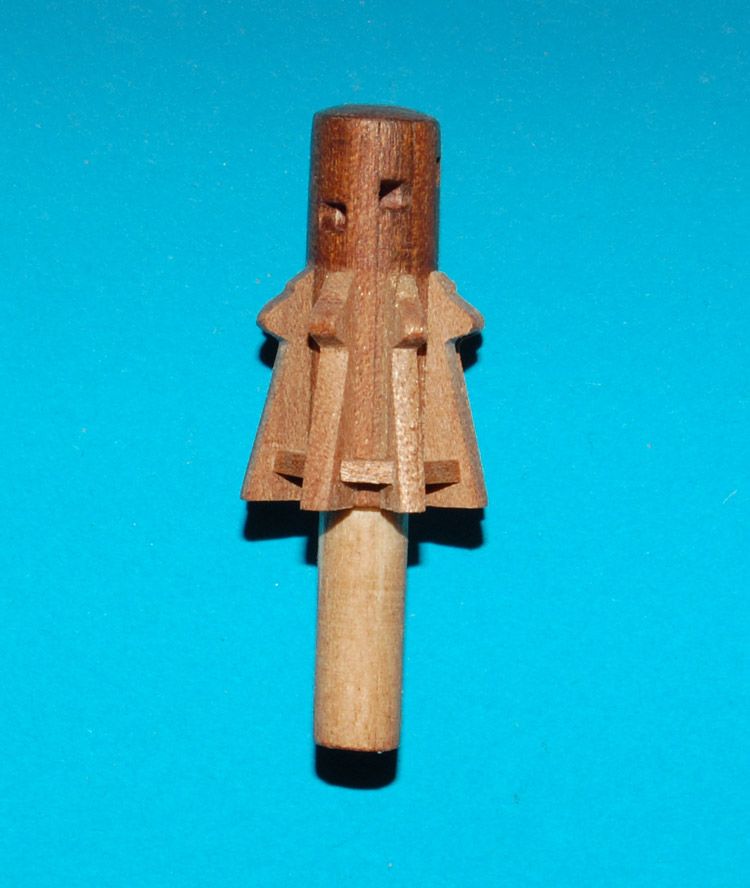

Przy wydatnej pomocy ducha szlachcica wkleiliśmy żebra Laughing

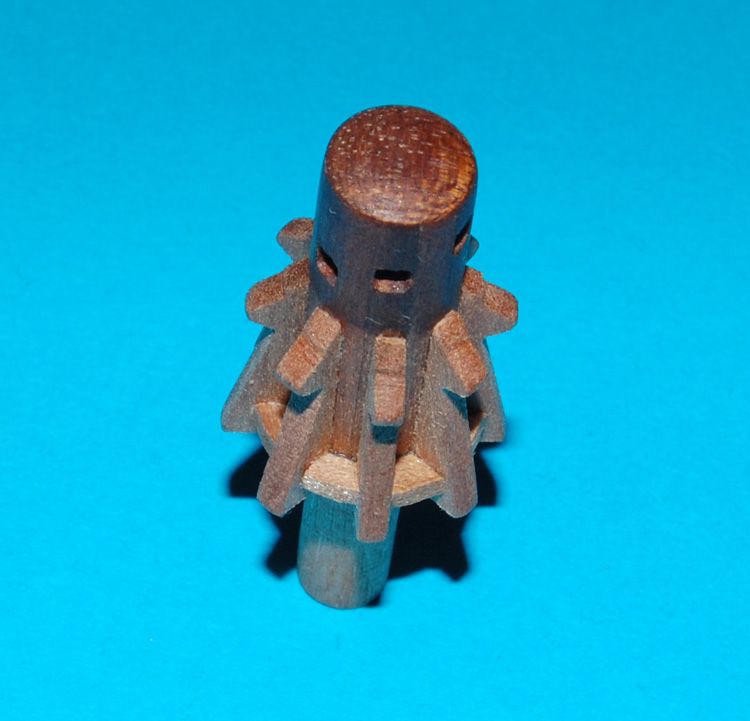

następnie kliny między żebrami

Zrobiłem też imitację gwoździowania Wink

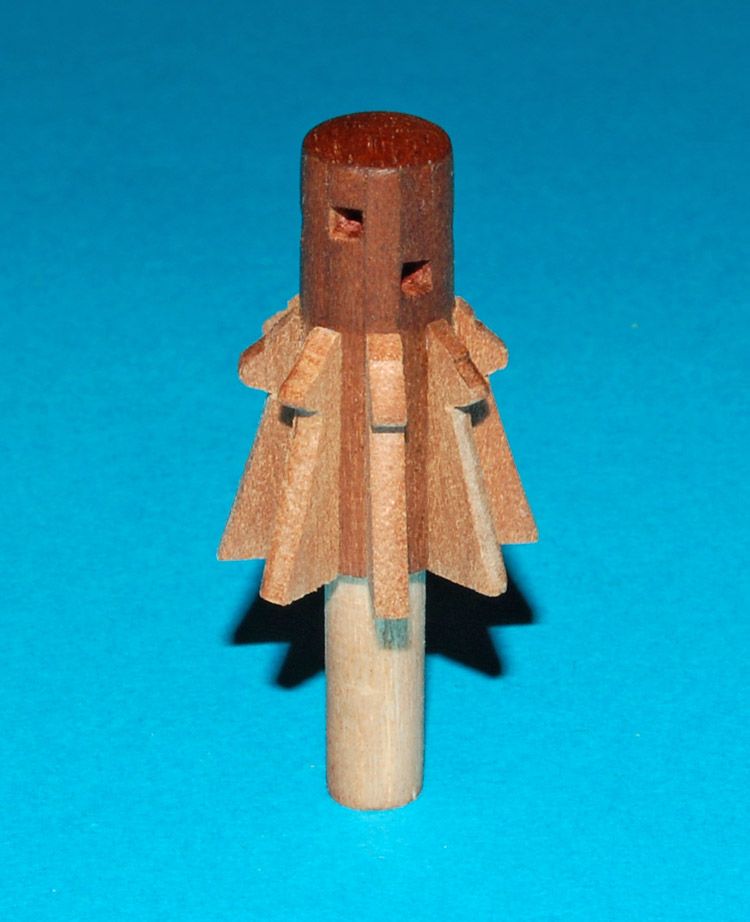

i zaszelakowałem całość

Karrex · Wysłany: Pon 0:32, 21 Mar 2022 Temat postu: 2013-04-22 [Galeon] Handszpaki

2013-04-22

Handszpaki

Kolejnym detalem (detalami) były handszpaki (w XVII w. były to długie drągi)

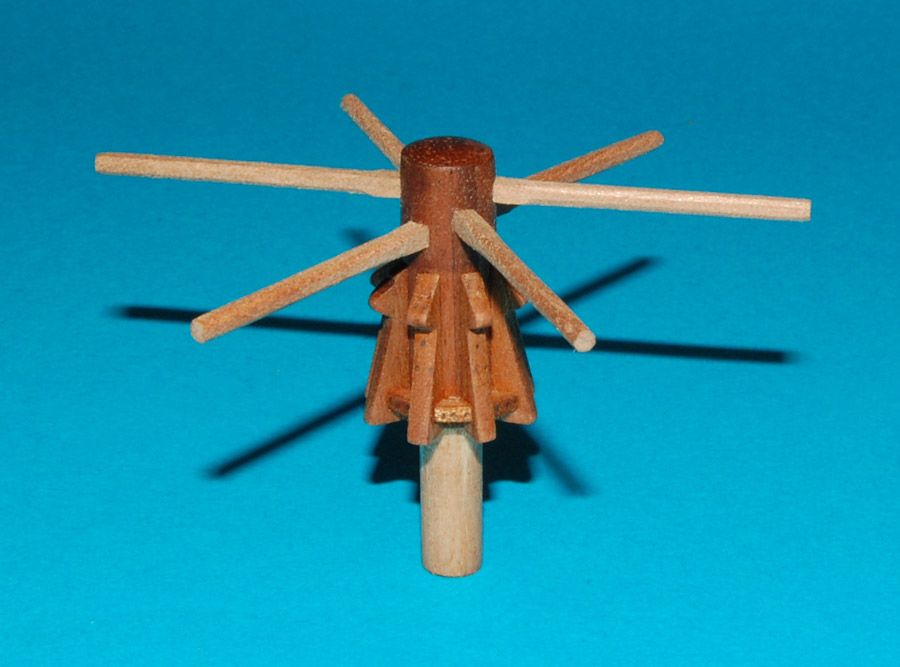

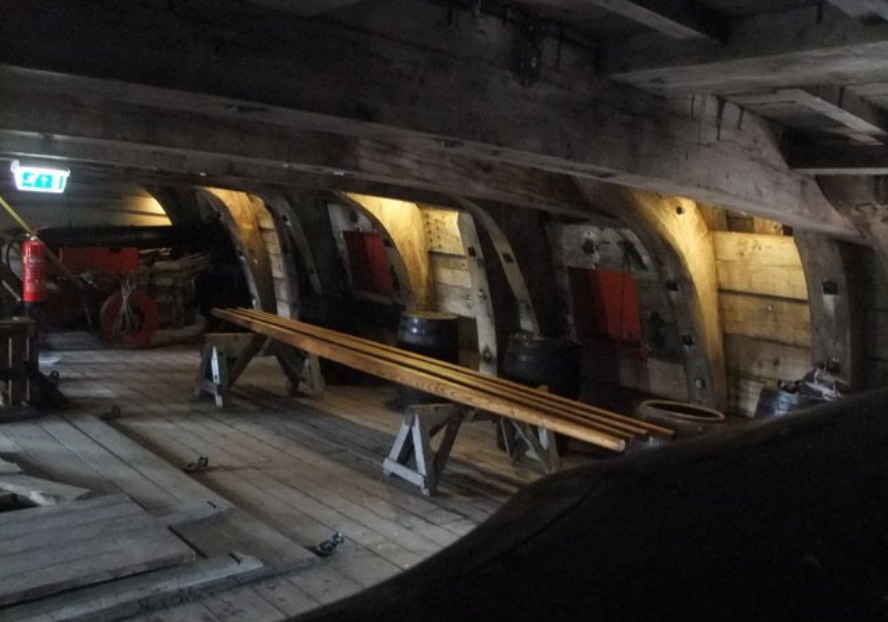

które to na wzór handszpaków z Amsterdama wyprofilowałem z kwadratu do przekroju ośmioboku

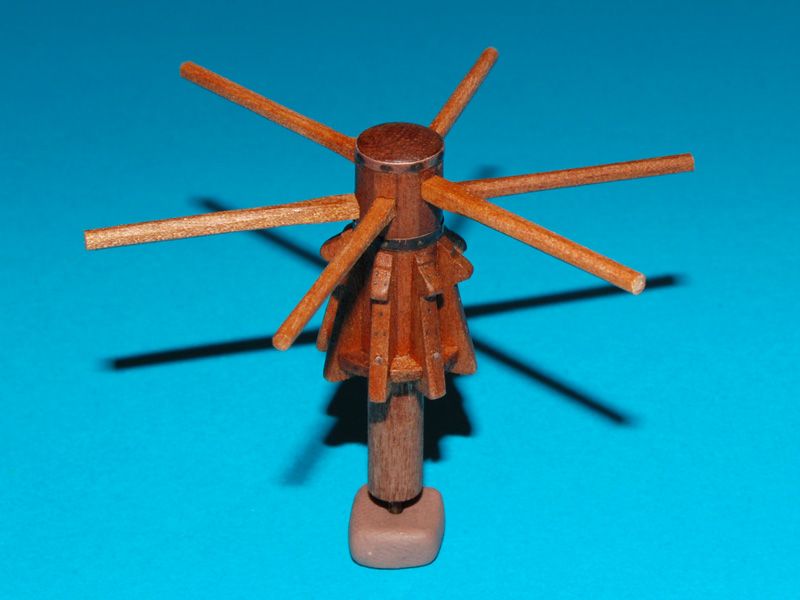

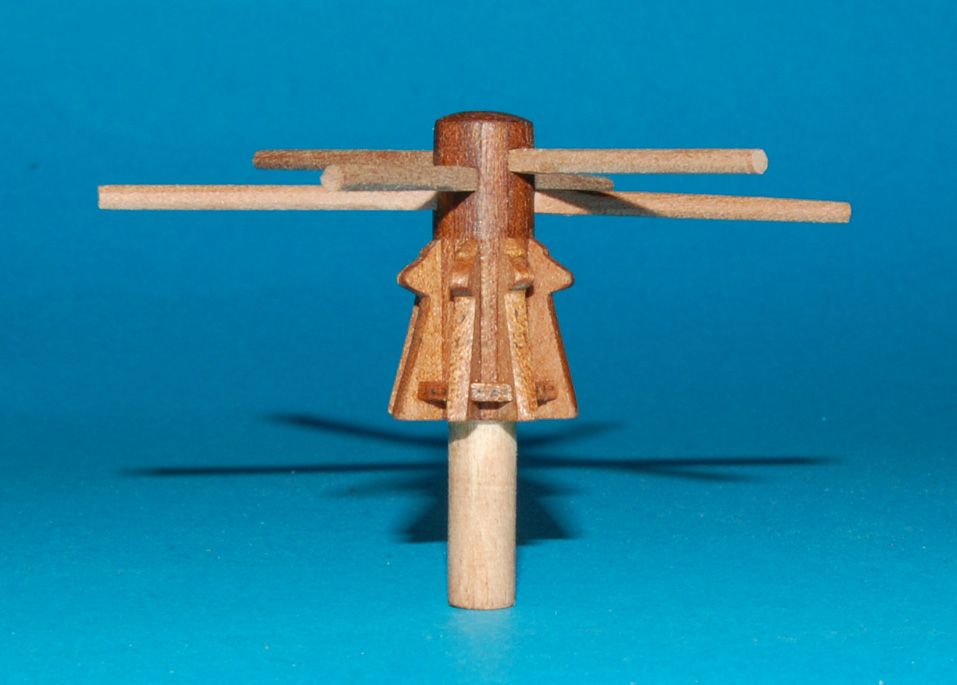

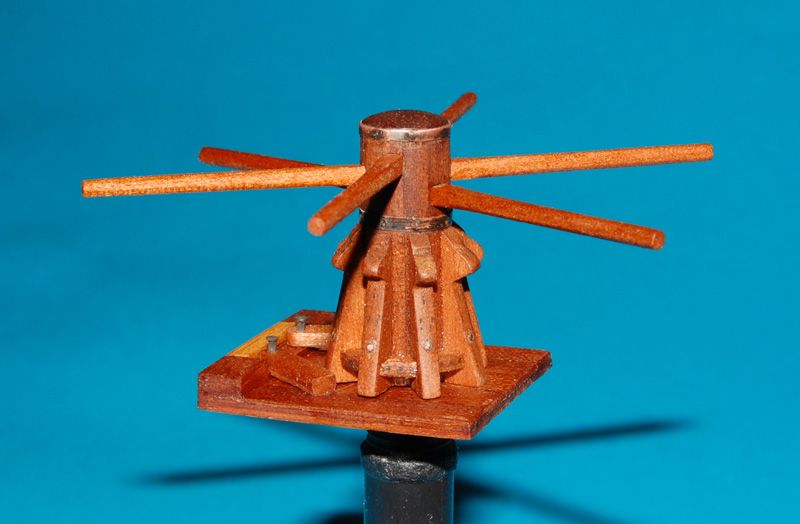

W moim kabestanie wygląda to tak

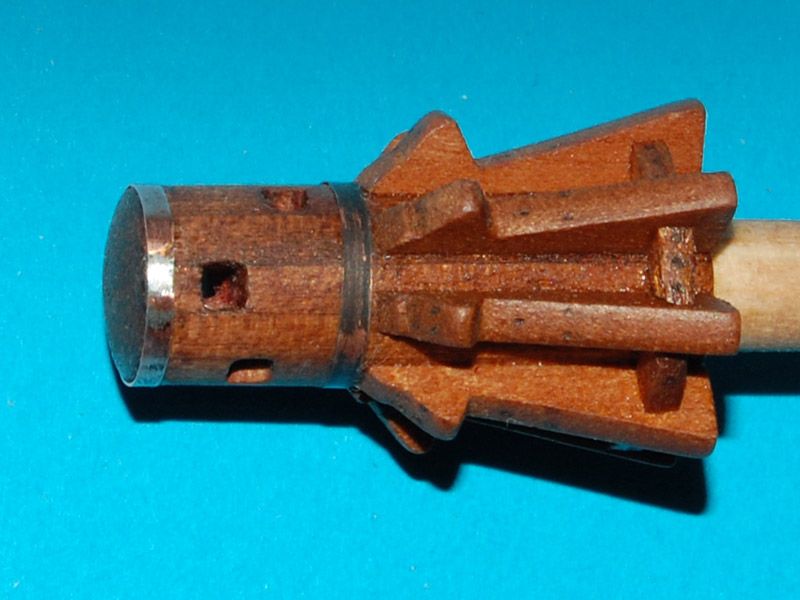

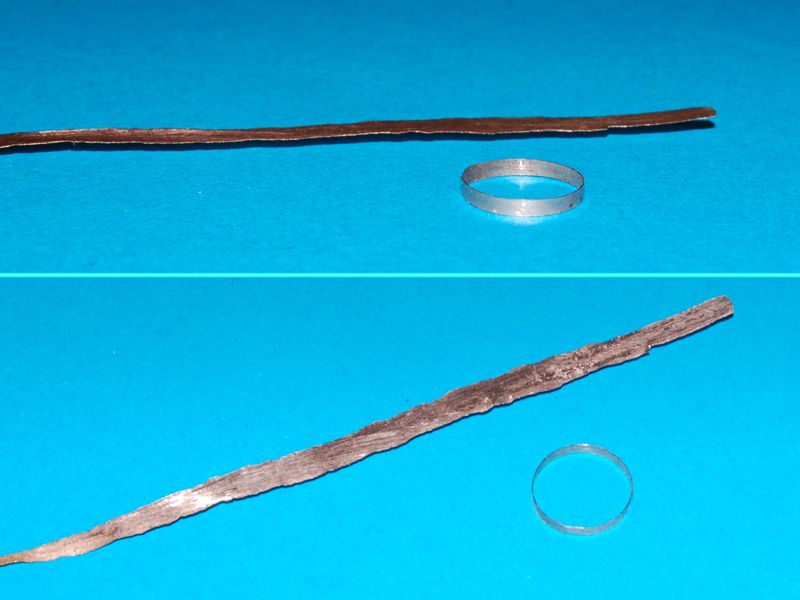

Następnie z drutu miedzianego ø= 0,5 mm wyklepałem taśmę szer. ok. 2 mm. Przyciąłem na 1 mm i zrobiłem obejmy, które poczerniłem i wkleiłem na głowicy. Jednak chciałem przetestować lutowanie obejmy i tu zaczęły się schody. Najpierw z górnej obejmy usunąłem poczernienie, odtłuściłem. Na głowicy się niestety nie dało zlutować, gdyż po podgrzaniu klej puścił, a blaszka zaczęła się prostować Evil or Very Mad

. Musiałem zdjąć obejmę, oczyścić wszystko z kleju i zlutować poza kabestanem, po kilku minutach w końcu złapało. Wkleiłem obejmę i poszlifowałem lut.

słabo widać to lutowanie

Karrex · Wysłany: Pon 0:41, 21 Mar 2022 Temat postu: 2013-04-23

2013-04-23

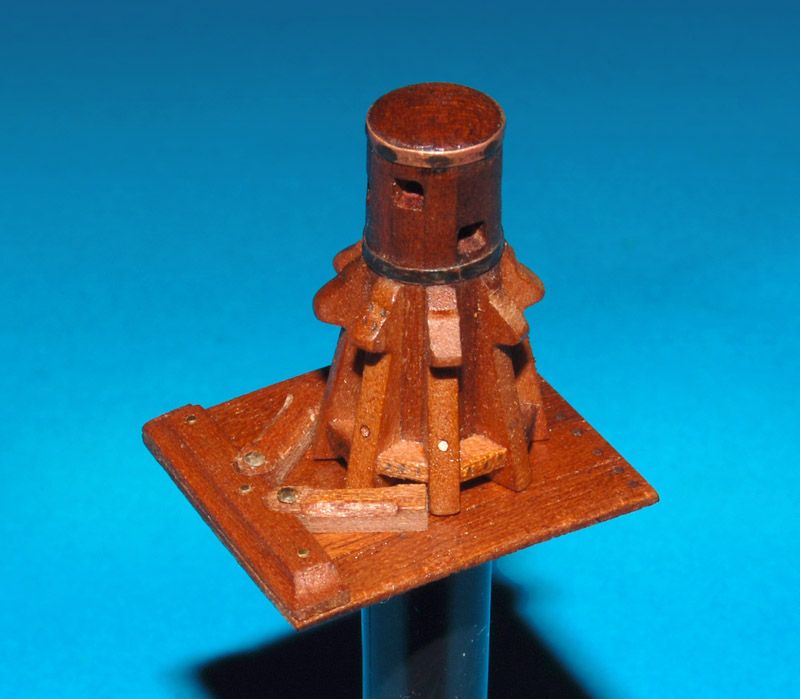

Gwoździowanie i patynowanie obręczy, zaszelakowałem również handszpaki

Wiertłem ø= 0,5 mm wywierciłem otworki w żebrach i zrobiłem gwoździowanie wklejając drucik miedziany. Drucik odcinam cążkami nacinając dwa razy. Pierwsze nacięcie (żeby nie przeciąć) okręcam cążki o 90° i cięcie. Młoteczkiem rozklepałem "łepek" i szlif gąbką ścierną. Jeszcze na osi wywierciłem otwór ø= 1,4 mm i tak jak w poprzednim kabestanie wkleiłem drucik - wchodzi w dolną część kabestanu. Zbyteczne, ale jeszcze zabejcowałem dolny wał kabestanu Smile

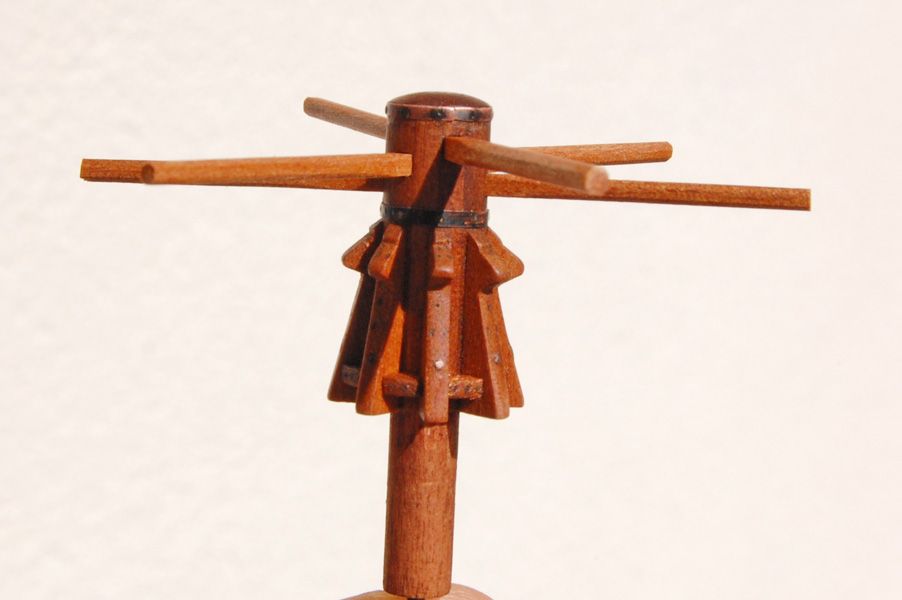

Sesja w świetle dziennym

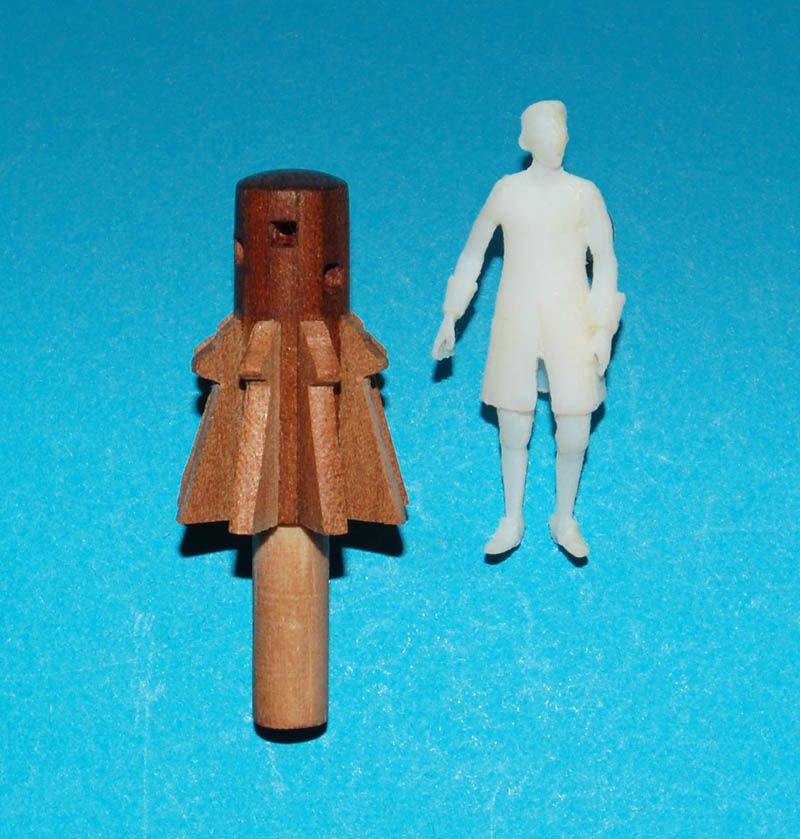

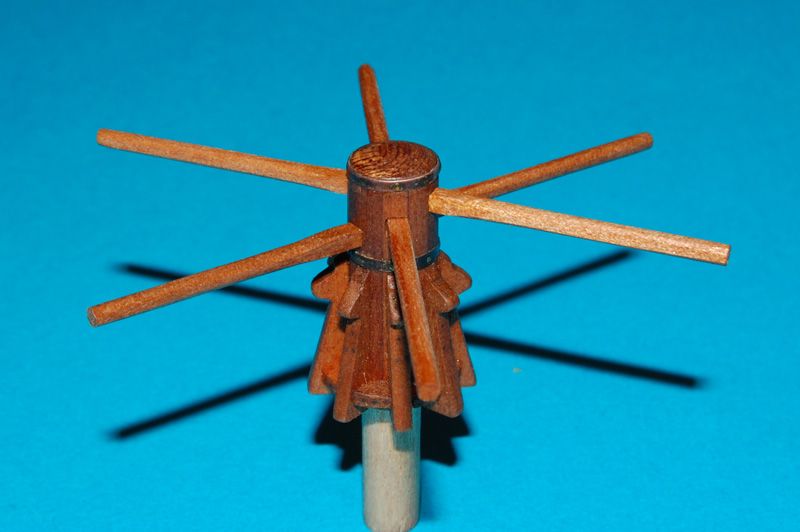

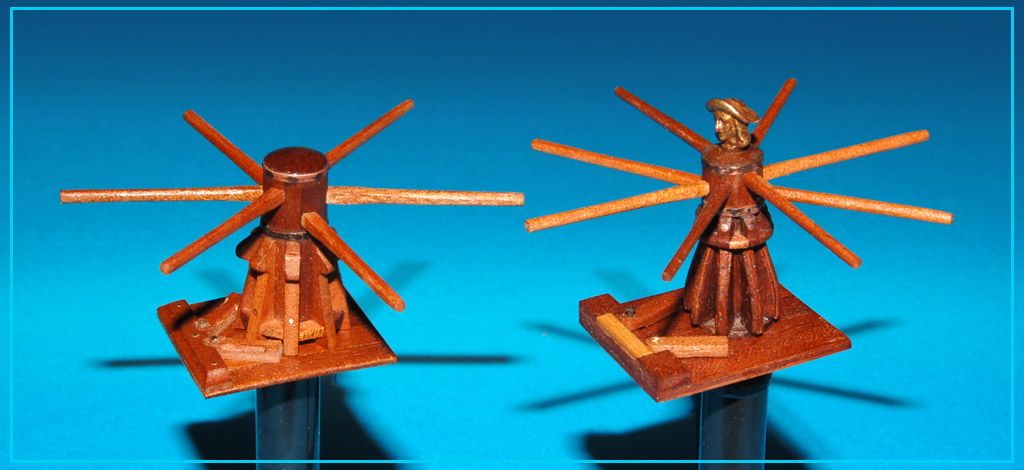

Jeszcze wspólna fotka obu bohaterów i z jednym się żegnamy (któregoś trzeba nominować Wink

)

[link widoczny dla zalogowanych]

Jeżeli ktoś ma ochotę zabawić się w jury Wink

, to zapraszam do głosowania
[link widoczny dla zalogowanych]
<dzieki> tym, którzy już głosowali Laughing

Karrex

2013-05-06 - 07

Podstawa z zapadkami

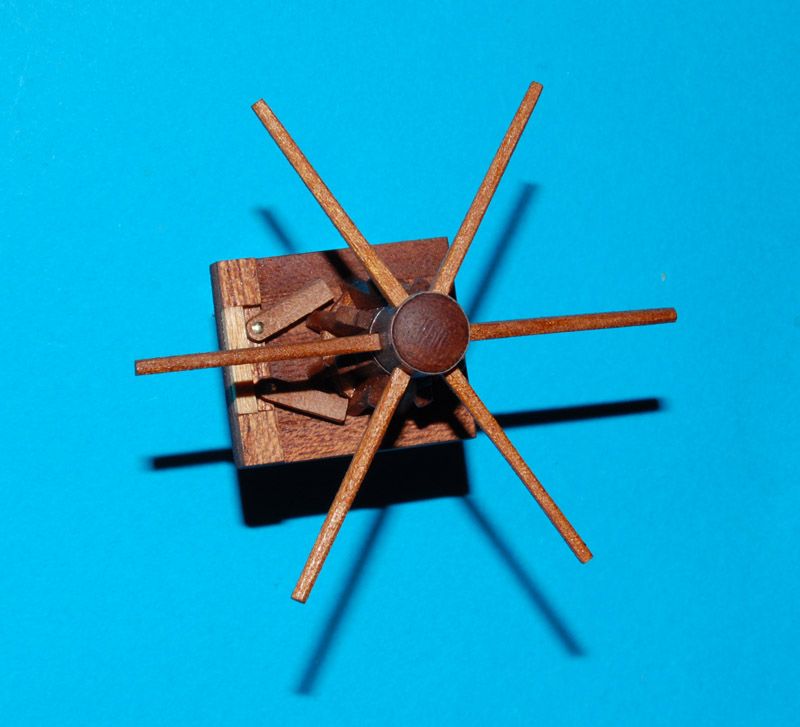

Przymiarka na pokładzie (ścieniłem jeszcze handszpaki).

Teraz jak już wiem jak funkcjonowały zapadki blokujące, zdecydowałem, że będzie to element ruchomy, szybka decyzja i oderwałem podstawę, gdyż łatwiej rewitalizować ten detal poza modelem.

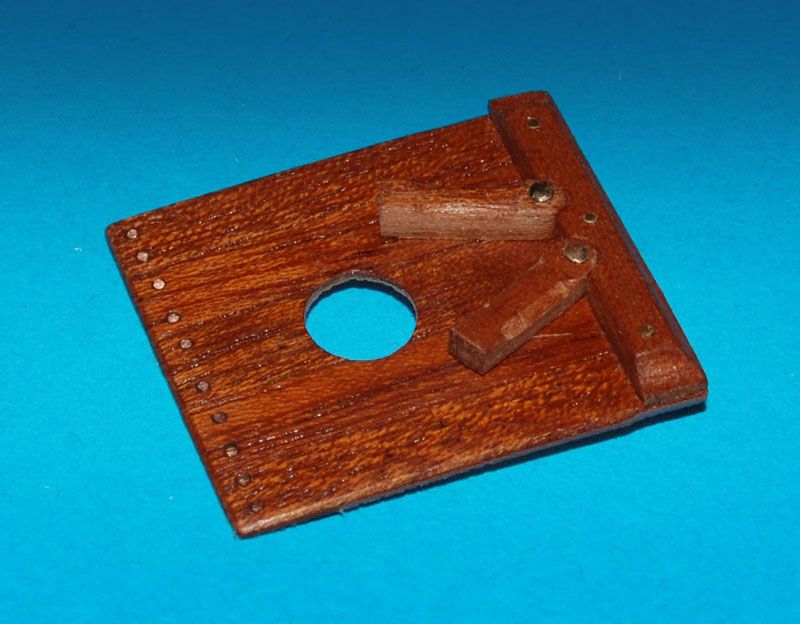

Na podstawę nakleiłem listwy desek, z listewki 2 x 2 mm zrobiłem zapadki, z mosiężnego drutu ø= 0,7 mm zrobiłem gwoździe rozklepując łepek.

Przymiarka, żeby określić długość zapadek

Podstawę ścieniłem (na grubości) do 1,5 mm, tak samo "listwę" zapadki.
Teraz całość ma "wysokość" 3,5 mm (poprzednio 6 mm).
Zaszelakowałem elementy i poczerniłem osie zapadek.

Na razie to wszystko, detale idą do pudełka, a...
zeszlifowałem imitację gwoździowania na krawędziach żeber, trzeba będzie to jeszcze poprawić
(niestety zdjęcia ujawniły fuszerkę Shocked

), nowe gwoździowanie trzeba zrobić przy użyciu lepszych szkieł Wink

Karrex

2013-05-25

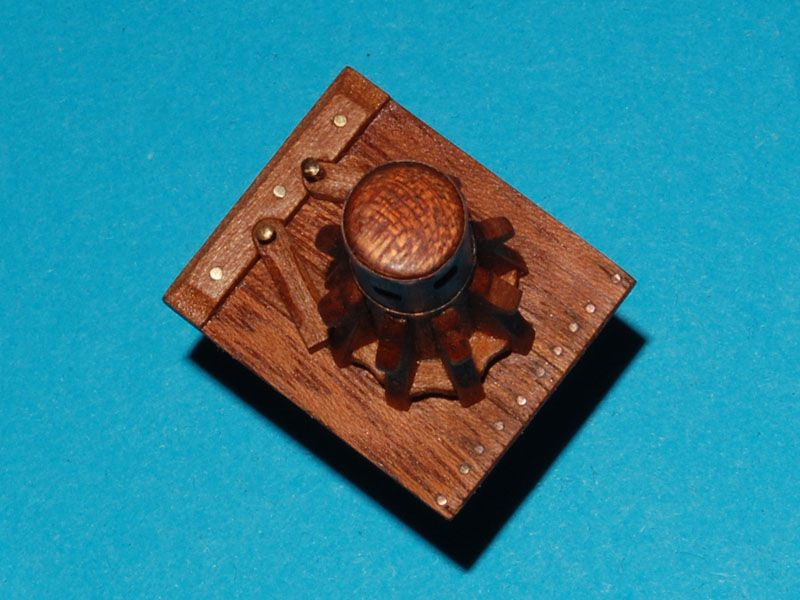

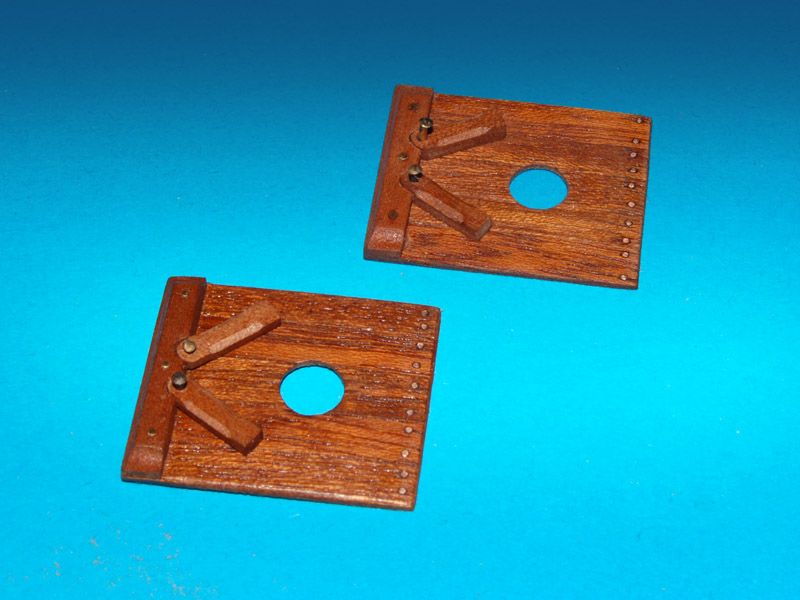

Nowa podstawa kabestanu

Po zrobieniu nowej podstawy,

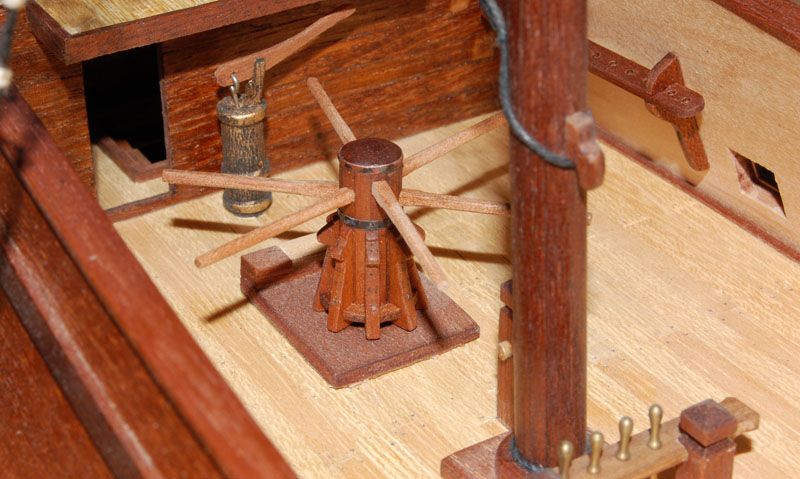

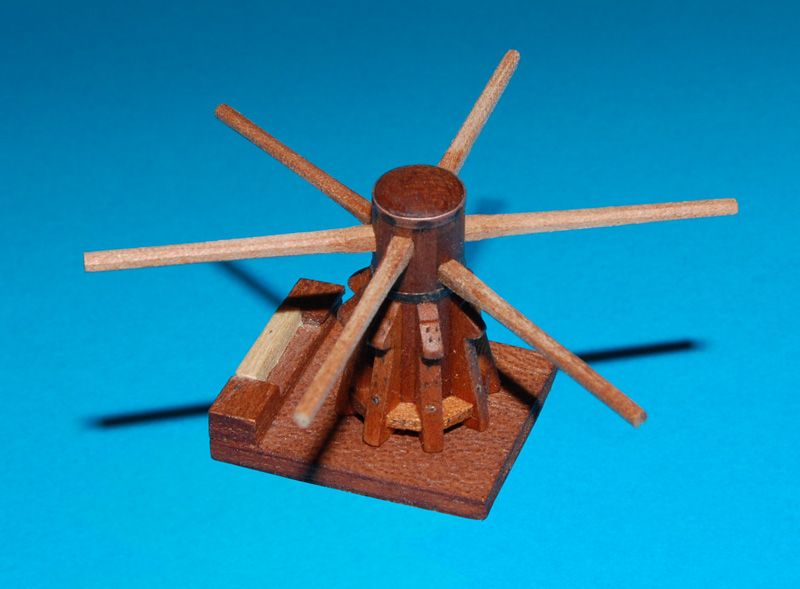

nie sposób było sprawdzić jak prezentuje się z kabestanem nr2 Wink

Bardziej mi się podoba niż ta z kolekcji, jednak do drugiego kabestanu ma zbyt duże rozchylenie zapadek (tzn. osie są zbyt blisko), no niby nic, ale...
zrobiłem jeszcze jedną podstawę Laughing

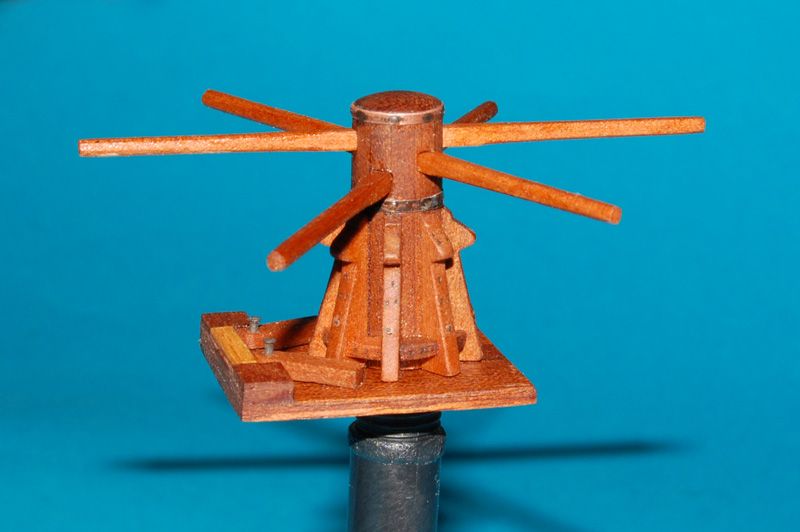

Wyprofilowałem kliny między żebrami

Karrex · Wysłany: Pon 1:00, 21 Mar 2022 Temat postu: 2013-05-27

2013-05-27

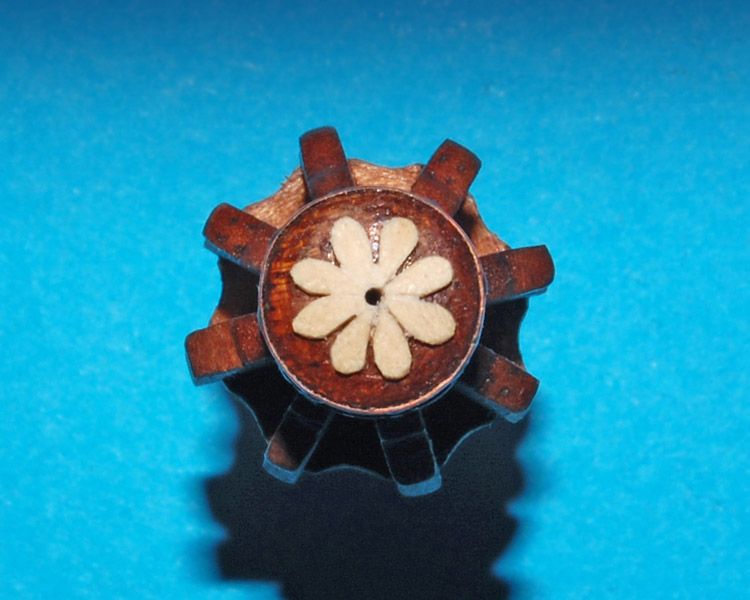

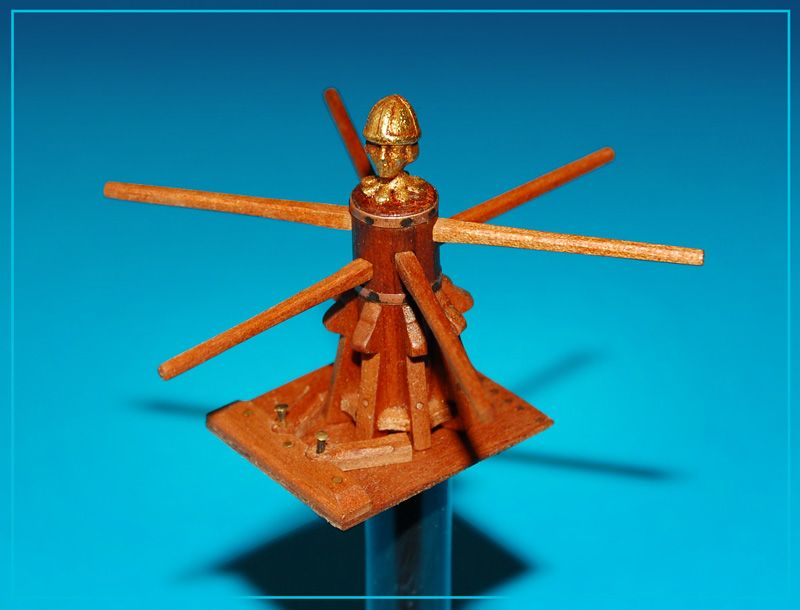

Pomysł robienia ozdoby kabestanu (i efekty na kabestanie 1) bardzo przypadł mi do gustu, dlatego taką ozdobę robię również do kabestanu 2.
Dodałem jeszcze jeden detal (z ośmiu mikroelementów, na wzór [link widoczny dla zalogowanych])

Przygotowałem inną głowę (hun 3) ze względu na bardziej pasującą wielkość

[link widoczny dla zalogowanych]

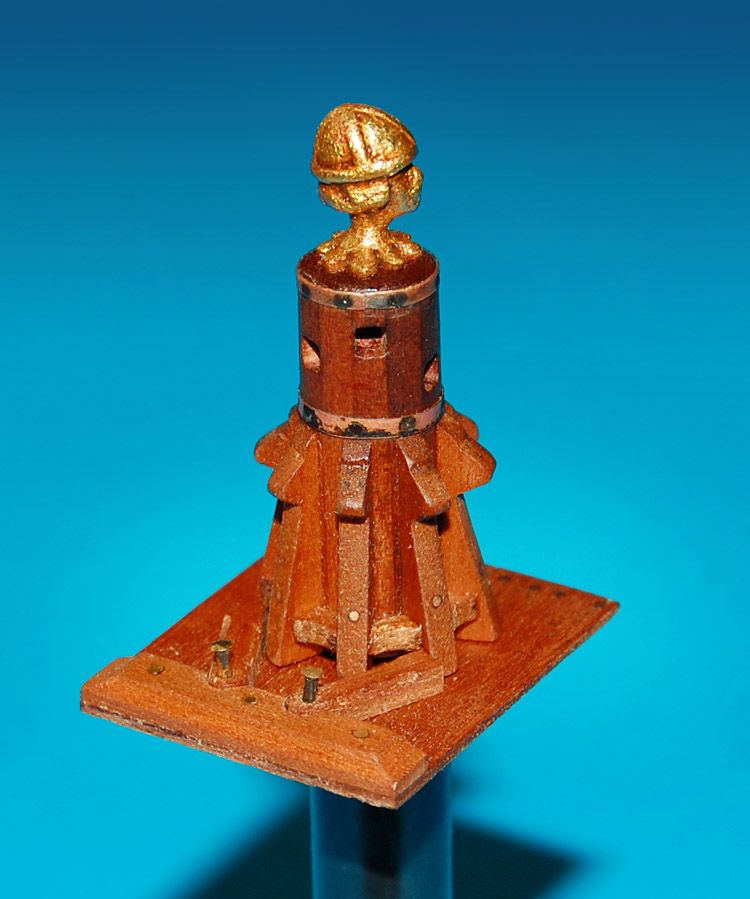

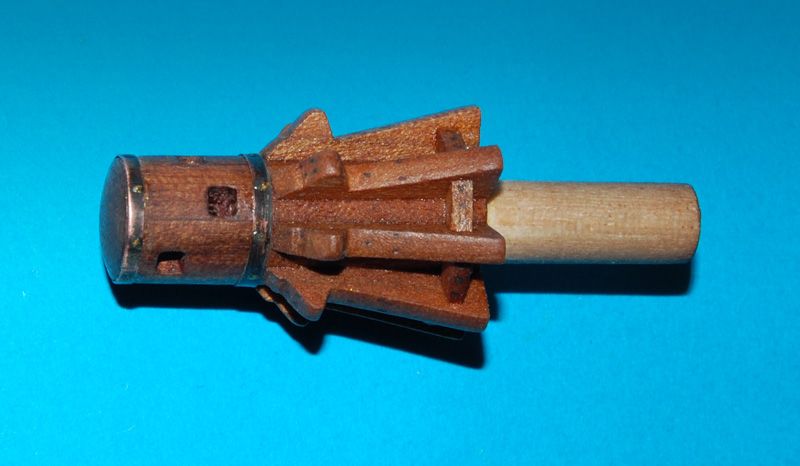

Podobnie jak w pierwszym kabestanie dałem czerwony podkład, mikstion i pozłociłem

[link widoczny dla zalogowanych]
