Witam.
Przygodę z modelarstwem szkutniczym rozpocząłem budową galeonu z XVII wieku,
San Juan Bautista / Św. Jan Chrzciciel na podstawie kolekcji DeA.
Wg wydawcy jest to model XVII wiecznego galeonu, ale spotkałem się z wieloma opiniami, że jest to model nieistniejącej jednostki - informacje w zeszytach, zresztą dość skąpe i nie ujawniające pierwowzoru, tylko potwierdzają te tezy. Myślę, że na forum uda nam się potwierdzić lub zaprzeczyć tym opiniom.
» San Juan Bautista - historia
http://www.shipman.fora.pl/galeon-historia,97/san-juan-bautista-historia,145.html
[link widoczny dla zalogowanych]

Dane modelu:
skala 1:50
dł. kadłuba - 690 mm, całkowita - 800 mm;
wysokość - 680 mm;
uzbrojenie - 24 działa.

Z kolekcji kupiłem tylko (lub aż Wink

) 11 zeszytów, gdyż zamierzam wykorzystać tylko niektóre elementy i detale.
1, 2 - wiadomo Wink

, reklama dźwignią handlu Laughing

8, 9 - głównie dla raminu na pokłady, niestety w sklepie modelarskim był tylko fornir sosny i dębu (mam go do dziś - częściowo wykorzystałem na wykonanie pozostałych elementów owrężenia);
10, 11 - 3 elementy owrężenia;
15 - ramin i pokłady;
59 - ramki i klapy ambrazur (12 szt.), listwa z orzecha afrykańskiego;
62 - ramki i klapy ambrazur (5 szt.) - pozostałe odlewałem z Distalu, jufersy (12 szt.), tralki podwójne (15 szt.), drut mosiężny ø= 0,8 mm, listwa z orzecha afrykańskiego; w numerze powinien być też dzwon, ale go nie było - dokupiłem w sklepie Safari ze Szczecina, również jufersy i katalogi Constructo 2003 i Billing Boats;
86 - jufersy (24 szt.), bloki wiolinowe (15 szt.), koraliki (raksloty) więźby (24 szt.) - dokupiłem w pasmanterii, gdyż żona miała tylko kolorowe, nić o gr. 0,5 mm;
97 - żagle fok i fokmarsel, bloczki 4 mm (10 szt.).

Budowę rozpocząłem już jakiś czas temu ( czerwiec 2003 ) i niestety nie dysponuję dokumentacją fotograficzną, gdyż nie zamierzałem się nigdzie publikować Wink

.

Model wykonuję z modyfikacjami ( m.in. zakryta burta ) i w 90 paru % (oprócz tych wymienionych powyżej Wink

) elementy wykonywałem własnoręcznie (czyli prawie model od podstaw Laughing

):
• pozostałe detale stewy (podłużnicy), wręgi, pokłady - balsa 4 i 2 mm oklejona fornirem (dąb, sosna)
• deskowanie z raminu;
• pokrycie dennoburtowe dwuwarstwowe - warstwa końcowa fornirem sapeli i meranti (zbliżony do mahoniu);
• odbojnice i elementy dekoracji z mahoniu.

Zostało do zrobienia tylko parę detali, żagle (uszyte) i model zawita do portu <hura>

__________________
W stoczni:
[link widoczny dla zalogowanych],
San Juan Bautista,
[link widoczny dla zalogowanych]

Karrex

Karrex

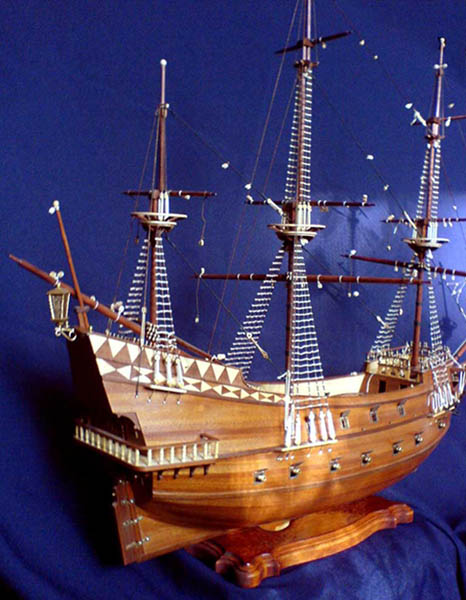

Przedstawiam galeon San Juan Bautista,
stan na dzień dzisiejszy.

Karrex

LATARNIA

Latarnię do SJB zrobiłem bez szybek - drewniana skrzynka z aplikacjami, siateczka jak w oknach, pozłacana szlagmetalem. Nie mając tego doświadczenia co teraz i wzorców, latarnię zrobiłem na wzór tej zamieszczonej w kolekcji DeA - metalowy odlew.

[EDIT]
zobacz też:
» Latarnia
http://www.shipman.fora.pl/techniki-modelarskie,15/latarnia,467.html
[link widoczny dla zalogowanych]
» Latarnie
[link widoczny dla zalogowanych]

Karrex · Wysłany: Śro 1:31, 16 Gru 2020 Temat postu: 2009-09-20 Dziób

2009-09-20

Dalszy ciąg prezentacji galeonu.

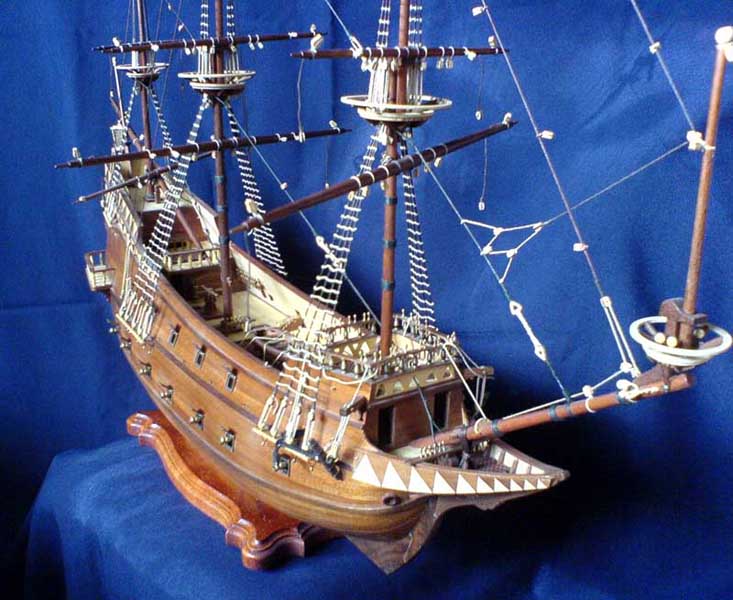

DZIÓB

Na burtach kosza dziobowego zrobiłem intarsję /mahoń, brzoza/. Miałem niewielką ilość forniru mahoniowego i użyłem go do intarsji i do ścian kasztelu dziobowego. Reszta mahoni to sapele (sapelli lub aboudikro) i meranti (podobny do mahoni).

sjbdziob02

Talrepy i wyblinki fokmasztu.

Kotbelka z talią kotwicy.

Kasztel dziobowy /linki nie są jeszcze sklarowane/. Buchtowanie jest błędem.

Karrex

2009-09-26

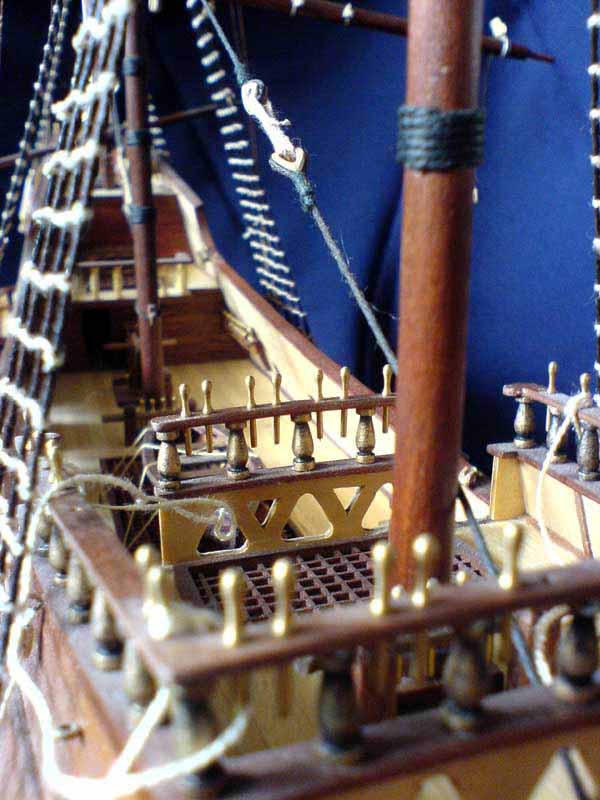

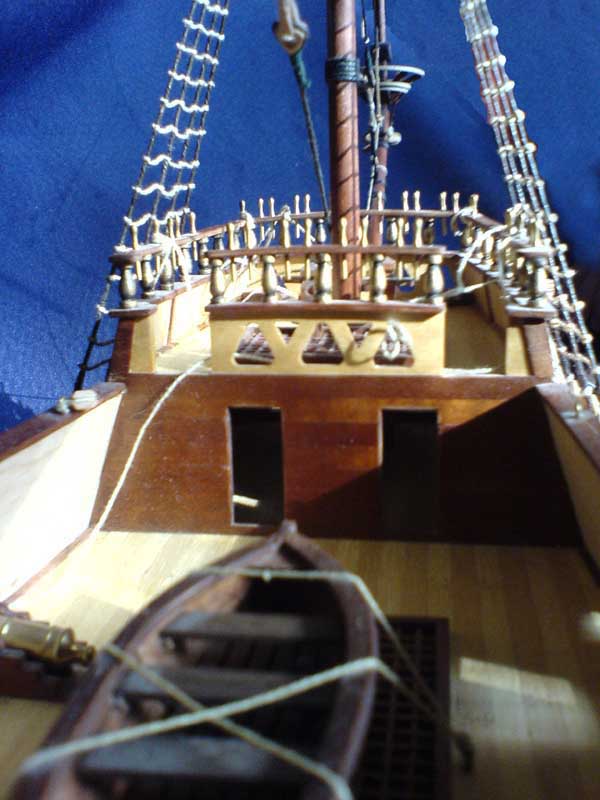

ŚRÓDOKRĘCIE

Na głównym pokładzie będą jeszcze lawety z armatami.

Przy kabestanie brak listew oporowych na pokładzie.

Szalupa
Poprawniej łódź okrętowa

Wstawiłem dzwonniczkę i chyba już ją tu zostawię, do ST zrobię drugą Laughing

.

Brak jeszcze drzwi, ale nie mam pomysłu jaki wzór zastosować.

Karrex

2009-09-28

BURTY

Pokrywanie dwuwarstwowe - warstwa wykończeniowa to prawdopodobnie meranti (może też być kilka planek sapele).
Planki robiłem w ten sposób, że odrysowywałem na papierze kształt po pierwszej listwie, robiłem szablon.
Wycinałem z forniru i dopasowywałem. Jak idealnie pasowało wklejałem. I tak po kolei kolejne planki.
Przy niektórych listwach musiałem użyć żelazka (jest to o tyle niebezpieczne, że można przy za mocnym dociśnięciu uzyskać niepożądany efekt "krowich żeber", dlatego żelazko trzeba używać z wyczuciem).

Stewa dziobowa (inny rodzaj forniru - jaki nie wiem).

Jufersy i talrepy fokmasztu, kotwica z zestawu, nagle kupne.

Furty działowe (część z kolekcji, a część odlałem z Distalu), działa toczone 43 mm (kupne).

sjbburta04

Talrepy grotmasztu.

Tralki balkonu (chciałem je toczyć, ale skończyło się na odlewach z Distalu).

Intarsja na kasztelu rufowym (trochę inaczej niż w kolekcji - tam białe trójkąty naklejane na sapelle / mahoń).

Talrepy bezanmasztu.

Wyblinki na wantach bezanmasztu.

Karrex

RUFA

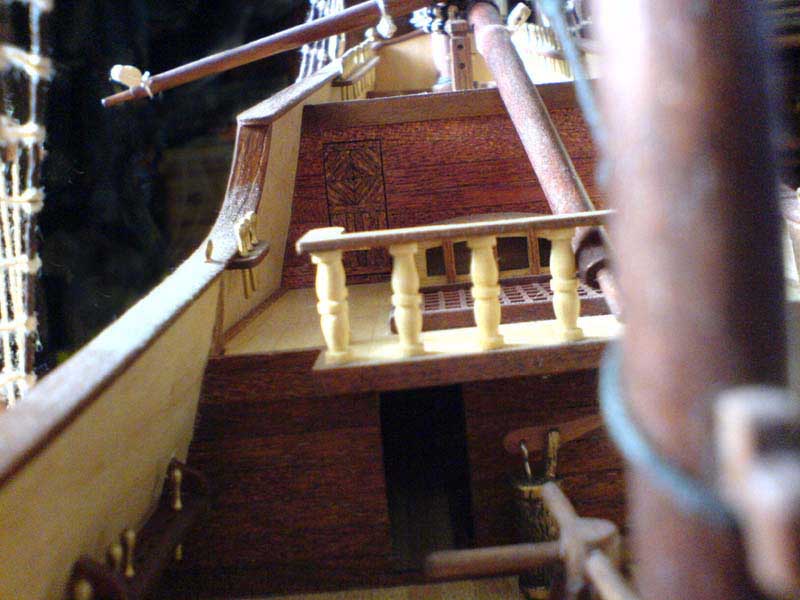

Kilka fotek kasztelu rufowego

Widok na lustro.
Brak okien na burtach, bo jeszcze nie wiem czy użyję tych [link widoczny dla zalogowanych] z kolekcji, czy zrobię nowe okna.

Płetwa sterowa. Zawiasy bez patyny.

Widok na całą rufę.
