 Wysłany: Czw 17:04, 28 Sty 2021 Temat postu: Maszty, platformy - marsy |
|
|
Maszty, marsy - platformy
Platforma grotmasztu, grotmarselstenga, dyby, talrepy, wanty, wyblinki.
Platforma grotmarstengi i grotbramstengi.
Platforma fokmasztu.
[EDIT 01.06.2013]
Zobacz też:
» [Galeon] Platformy
[link widoczny dla zalogowanych]
Post został pochwalony 0 razy
Ostatnio zmieniony przez Karrex dnia Sob 23:46, 19 Mar 2022, w całości zmieniany 1 raz
|
|
| Powrót do góry |
|
 |
|
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
Karrex
Administrator
Dołączył: 27 Kwi 2019
Posty: 2374
Przeczytał: 0 tematów
Pomógł: 1 raz
Ostrzeżeń: 0/5
Skąd: Gdynia
|
| Wysłany: Czw 17:06, 28 Sty 2021 Temat postu: Żagle / 2009-10-03 |
|
|
2009-10-03
Żagle
| Karol 2009-02-02 napisał: | | Zostało do zrobienia tylko parę detali, żagle (uszyte) i model zawita do portu <hura> |
Było to raczej optymistyczne podejście do tematu, ale żagle mam uszyte  , co prawda jeszcze patynowanie herbatką (pierwsze próby już robiłem), doszywanie liklin, brasów itd., itp.
To już ostatnie fotki tej prezentacji. Następne relacje to już będą prace na bieżąco
Post został pochwalony 0 razy
Ostatnio zmieniony przez Karrex dnia Czw 17:08, 28 Sty 2021, w całości zmieniany 2 razy
|
|
| Powrót do góry |
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
Karrex
Administrator
Dołączył: 27 Kwi 2019
Posty: 2374
Przeczytał: 0 tematów
Pomógł: 1 raz
Ostrzeżeń: 0/5
Skąd: Gdynia
|
| Wysłany: Czw 17:10, 28 Sty 2021 Temat postu: Okna / 2009-10-21 |
|
|
2009-10-21
Okna
Okna wykonałem wzorując się na oknach z zestawu, nieco je modyfikując.
Próba ożywienia okien (podpowiedź kolegi Ryszarda)
Zalałem gęstym Caponem, żeby uzyskać szklistość.
Jakoś mizernie po pierwszej warstwie, więc zalałem jeszcze raz.
Jak nie znajdę innego wzoru, który przypadnie mi do gustu, to użyję tych - ożywionych Caponem.
[EDIT]
Jednak po obejrzeniu innych rozwiązań, zastanawiam się nad ich zmianą.
Zobacz też:
» [Galeon] Stolarka balkonowa
[link widoczny dla zalogowanych]
» [Galeon] Balkon cd.
[link widoczny dla zalogowanych]
Post został pochwalony 0 razy
Ostatnio zmieniony przez Karrex dnia Pon 1:20, 21 Mar 2022, w całości zmieniany 1 raz
|
|
| Powrót do góry |
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
Karrex
Administrator
Dołączył: 27 Kwi 2019
Posty: 2374
Przeczytał: 0 tematów
Pomógł: 1 raz
Ostrzeżeń: 0/5
Skąd: Gdynia
|
| Wysłany: Pon 1:13, 21 Mar 2022 Temat postu: 2009-10-23 [Galeon] Schodnie |
|
|
2009-10-23
Schodnie
wykonałem metodą już opisaną przez [link widoczny dla zalogowanych], więc nie będę dublował. Poliki z patyczków od lodów (buk), bejcowane, stopnie z forniru.
Poliki (mam zapas ), więc zapewne posłużą do zrobienia schodni do ST.
[EDIT 4.06.2013]
Zobacz też:
» SCHODNIE XVII w.
http://www.shipman.fora.pl/galeon-dyskusje,91/schodnie-xvii-w,163.html#897
[link widoczny dla zalogowanych]
» [Galeon]Schodnie
[link widoczny dla zalogowanych]
Post został pochwalony 0 razy
|
|
| Powrót do góry |
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
Karrex
Administrator
Dołączył: 27 Kwi 2019
Posty: 2374
Przeczytał: 0 tematów
Pomógł: 1 raz
Ostrzeżeń: 0/5
Skąd: Gdynia
|
| Wysłany: Pon 1:17, 21 Mar 2022 Temat postu: 2013-01-20 [Galeon] Galeria rufowa |
|
|
2013-01-20
Galeria rufowa
Jak już pisałem ozdoba pawęży (herb z kolekcji???) mnie nie przekonuje – zbyt to jest ubogie jak na epokę BAROKU, nawet w początkowej fazie.
Pierwszy pomysł autorskiego herbu, to też jakby nie to
| Karol napisał: | ...
Prawdę mówiąc sam za bardzo nie jestem przekonany do tego projektu (portret wyszedł nieco za duży), więc jeszcze poszukuję.
Podobają mi się ozdoby holenderskie z tamtej epoki (Prins Willem, Papegojan i obrazy Willema Van de Velde) i tam poszukam inspiracji.
... |
Również szwedzki Vasa, 1628
Więcej na temat w wątku
» Pawęż, lustro - ozdoby / XVII w.
http://www.shipman.fora.pl/galeon-dyskusje,91/pawez-lustro-ozdoby-xvii-w,195.html#965
[link widoczny dla zalogowanych]
Herby z lwami, również zdobione balkony - a to koniec XVI w. (1588)
Najbardziej podoba mi się herb z lwami, więc pokuszę się o takie wykonanie na mojej pawęży. Dość długo poszukiwałem odpowiedniego wzoru (już nawet zdecydowałem się rzeźbić), ale niezwykły zbieg okoliczności sprawił, że znalazłem to czego szukałem... w Holandii.
Tylko jeden szkopuł, to już nie będzie Jan Chrzciciel.
Drugie podejście

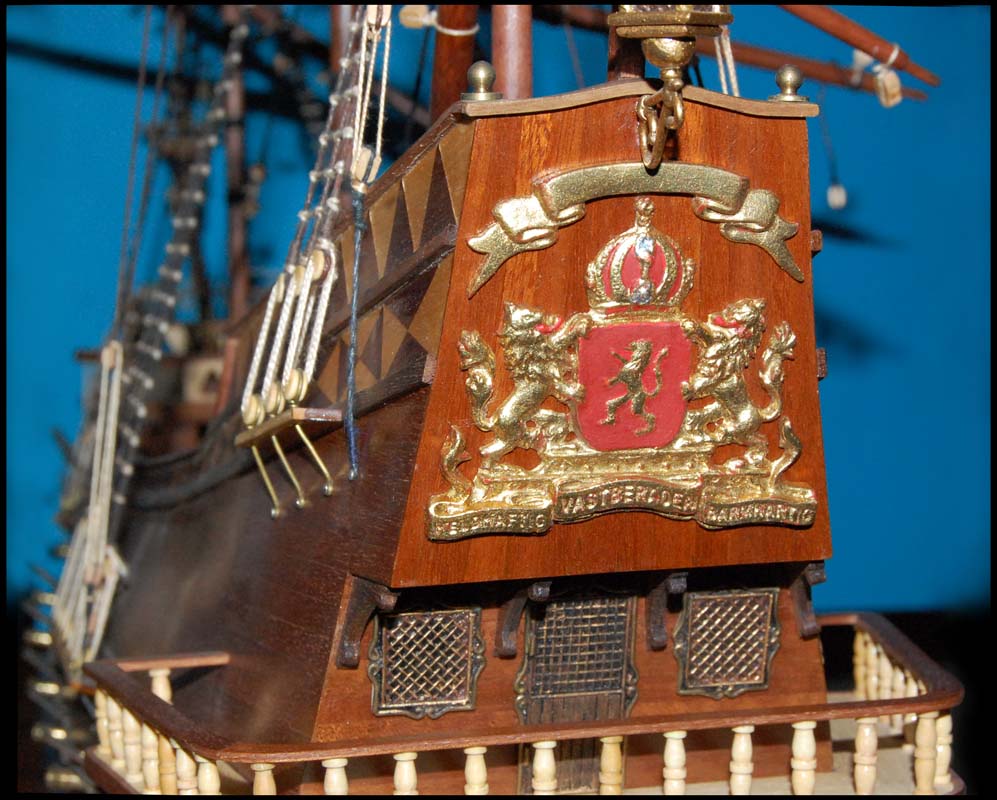

Jak zwykle zacząłem od wykonania prototypu (odlałem jak zwykle z Distalu, w formie z modeliny) - dawno nie odlewałem, więc zrobiło się trochę pęcherzy, które wypełniłem i w herbie zrobiłem również wspiętego lwa, następnie pozłociłem, zaszelakowałem i pomalowałem:
jeszcze oczywiście "patynowanie"
Górna sztrajfa (wstęga, szarfa) bez napisu, bo jeszcze nie wiem co tu umieszczę. Pod tarczą widnieje wstęga z dewizą: "Dzielni, Zdecydowani, Miłosierni", na razie ją pozostawię.
Dla Hiszpanii bardziej adekwatne powinno być motto "PLVS VLTRA", "VTRAQUE VNUM"
http://www.shipman.fora.pl/santisima-trinidad-dyskusje,93/lustro-santisima-trinidad-jaka-dekoracje-wybrac,903.html#4665
[link widoczny dla zalogowanych]

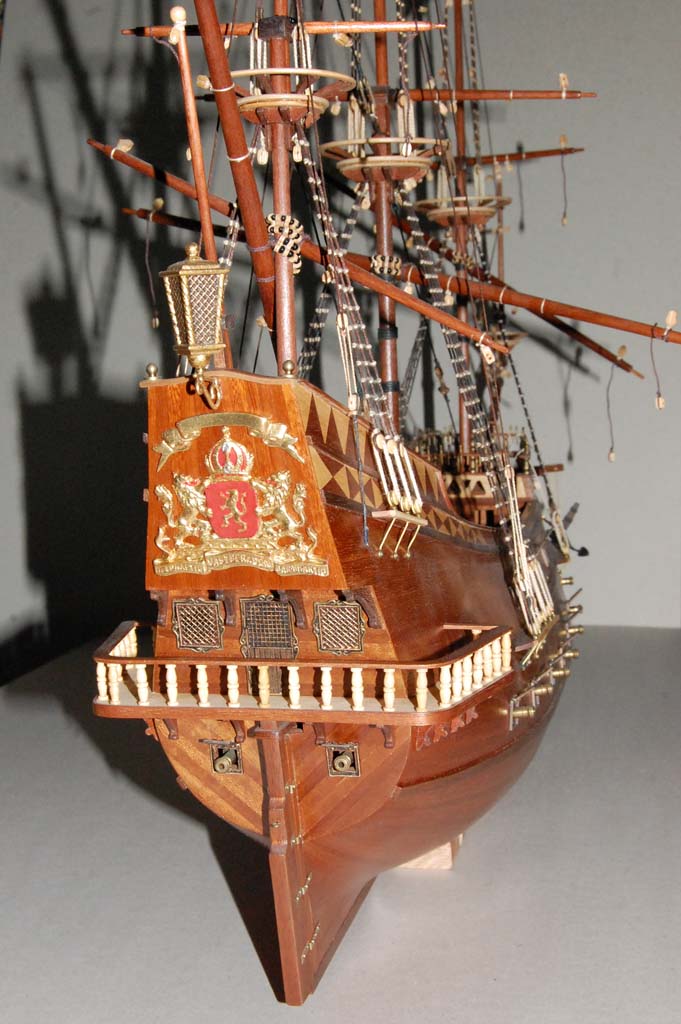

Przymiarka na sucho
Mając już dość spory dystans do modelu  , wziąłem się za "przeróbki".
| W 2009, Karol napisał: | ...
Brak okien na burtach, bo jeszcze nie wiem czy użyję tych zrobionych na wzór z kolekcji, czy je przerobię, czy zrobię nowe okna.
... |
W pierwszej kolejności usunąłem z rufy drzwi i okna. Jak pamiętam robiłem je na przeźroczystym plastiku, tylko niepotrzebnie upodobniłem do tych odlewów z kolekcji
Cdn.
Post został pochwalony 0 razy
Ostatnio zmieniony przez Karrex dnia Pon 2:04, 21 Mar 2022, w całości zmieniany 2 razy
|
|
| Powrót do góry |
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
Karrex
Administrator
Dołączył: 27 Kwi 2019
Posty: 2374
Przeczytał: 0 tematów
Pomógł: 1 raz
Ostrzeżeń: 0/5
Skąd: Gdynia
|
| Wysłany: Wto 0:18, 22 Mar 2022 Temat postu: 2013-02-12 [Galeon] Galeria |
|
|
2013-02-12
| Karol napisał: | ...

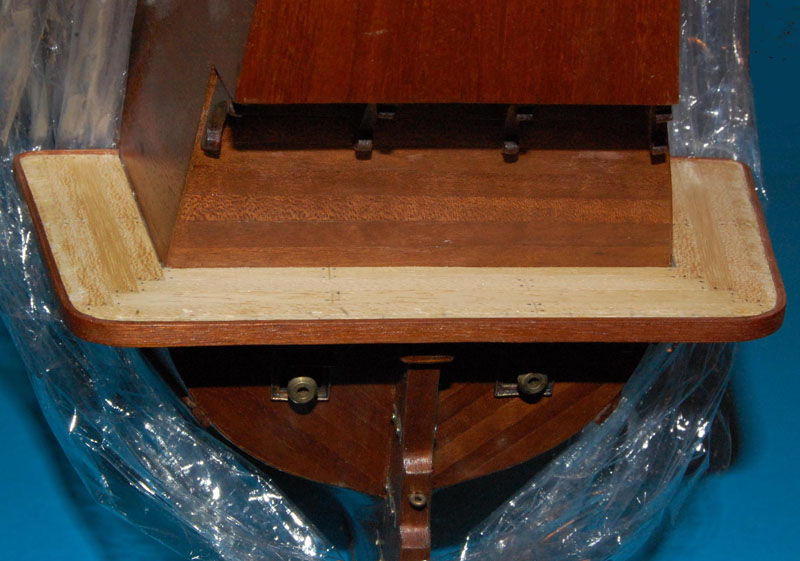

W pierwszej kolejności usunąłem z rufy drzwi i okna.
... |

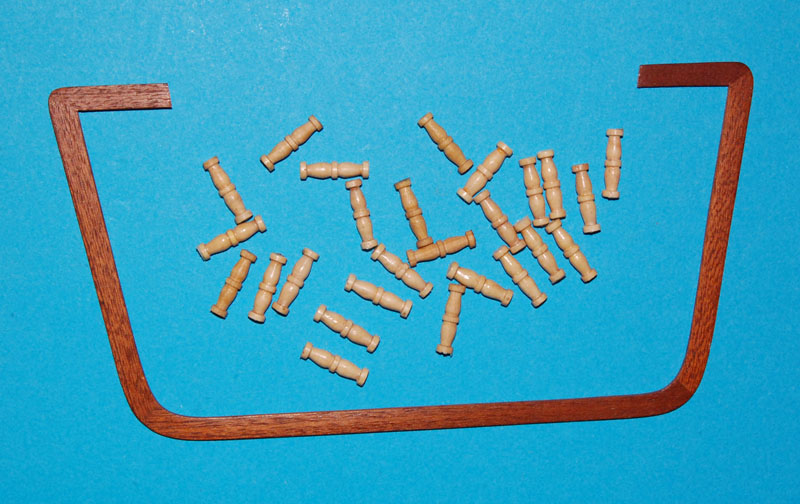

W ślad za nimi poleciały tralki.
Zamierzam ponownie użyć wszystkich elementów, ale w zupełnie innej konfiguracji

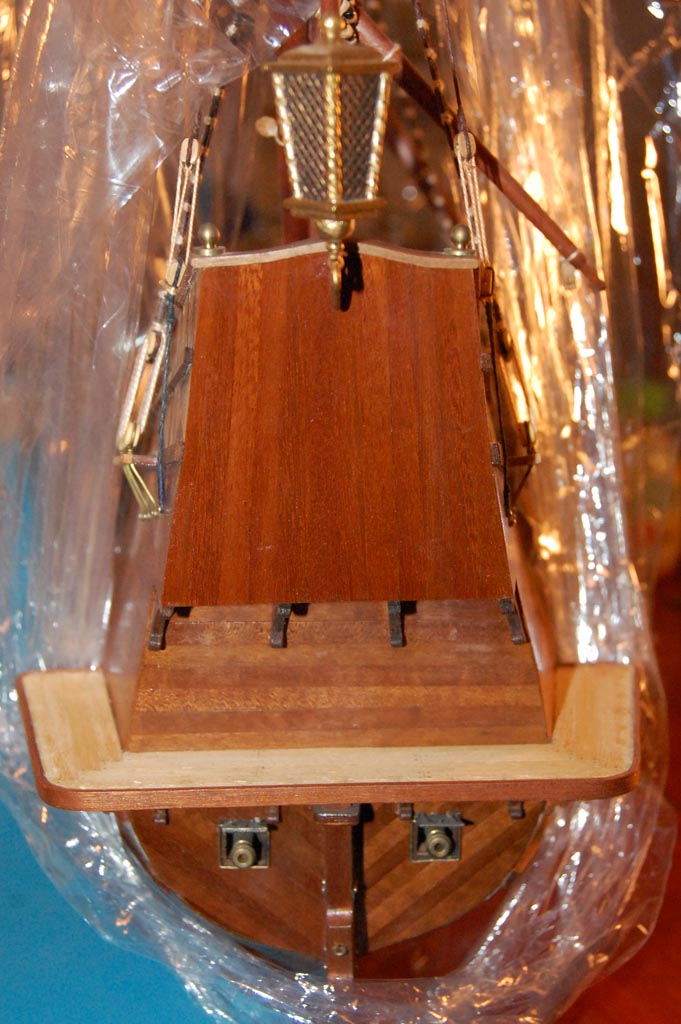

Model ze względu na kurz i na gabaryty, owinąłem streczem.

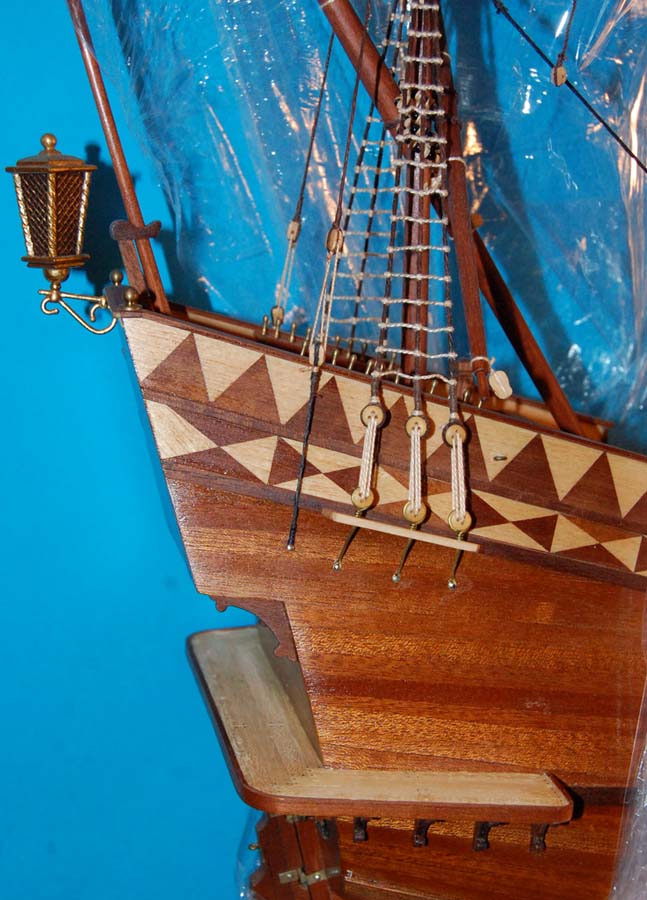

Jak widać na ostatnim zdjęciu wiązałem wyblinki, niestety użyta nić jest nieco za gruba. To wrażenie potęguje jeszcze fakt, że nić się rozluźniła i dodatkowo węzły (wyblinki) na wantach wyglądają na duże (i na górnych wyblinkach tylko one są widoczne - co sprawia wrażenie, że są grubsze od want).
Nie wiem, czy w kolekcji "Galeon" była porada na temat wyblinek, ale
w instrukcji do kolekcji "HMS Victory" przeczytamy co następuje:
Rada eksperta
Wyblinki możesz zamocować na dwa sposoby.
Tradycyjnie są one mocowane węzłem nazywanym wyblinką.
Ta metoda ma jednak wady:
– węzły wydają się nieproporcjonalnie duże;
– wiązanie węzłów zabiera dużo czasu i trudno tak ustawić wyblinki, żeby równo zwisały;
– nić może się skręcić, przez co wanty będą wyglądały nierealistycznie.
Nasza instrukcja montażu przedstawia prostszy i szybszy sposób.
Polega on na przeprowadzeniu wyblinek przez wanty przy użyciu igły.
Co również zostało zilustrowane i opisane na forum
» Witamy w stoczni » Dyskusje modelarskie » Wyblinka
http://www.shipman.fora.pl/takielunek,15/wyblinka-lina-i-wezel,543.html#2153
[link widoczny dla zalogowanych]
Oczywiście decyzja o wyborze metody należy do modelarza .
Post został pochwalony 0 razy
Ostatnio zmieniony przez Karrex dnia Śro 0:32, 23 Mar 2022, w całości zmieniany 1 raz
|
|
| Powrót do góry |
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
Karrex
Administrator
Dołączył: 27 Kwi 2019
Posty: 2374
Przeczytał: 0 tematów
Pomógł: 1 raz
Ostrzeżeń: 0/5
Skąd: Gdynia
|
| Wysłany: Wto 0:26, 22 Mar 2022 Temat postu: 2013-02-21 [Galeon] Stolarka balkonowa |
|
|
2013-02-21
Drzwi i okna
Z materiałów jakie udało mi się zgromadzić wynika, że drzwi były przeważnie lite (z desek) ewentualnie ze "świetlikiem" (naświetlem, bo to raczej nie okno), górna krawędź prosta, po łuku lub półokrągła. W kabinach oficerskich i na galerię już były bardziej zdobne (podobne do współczesnych) z bogato rzeźbionymi (i złoconymi) opaskami (przykłady w książce The Royal Warship Vasa).
Ponownie poddałem rewitalizacji drzwi i okna.

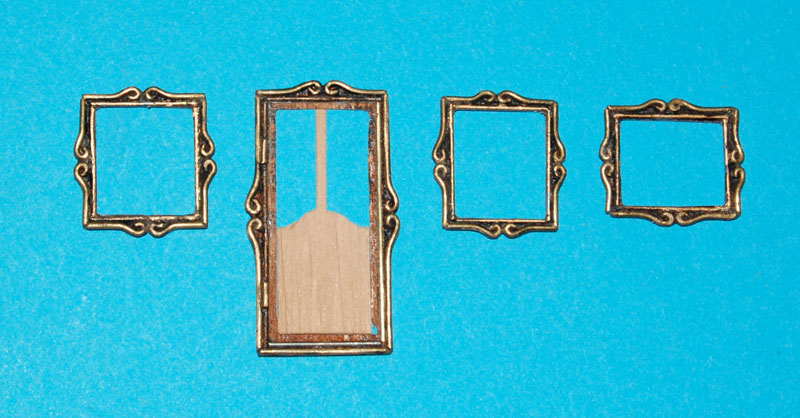

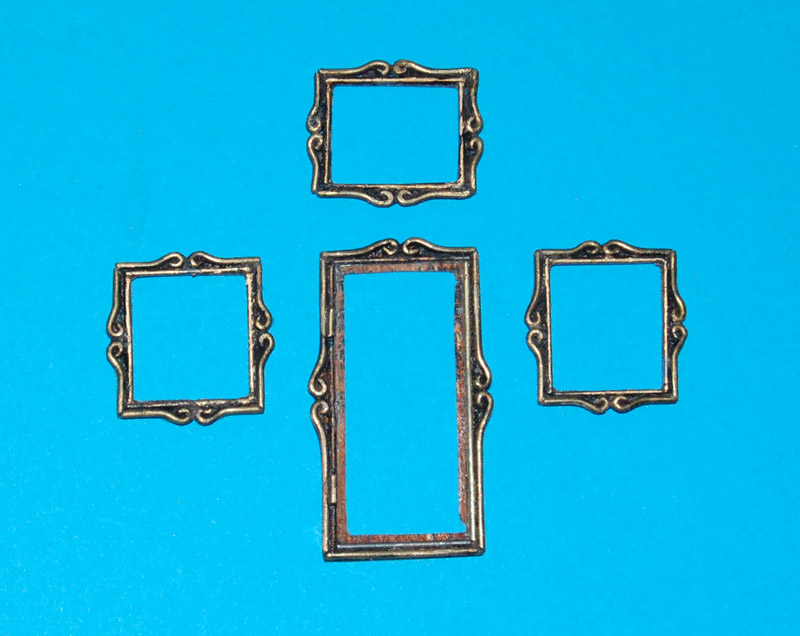

Wyciąłem wnętrza i pozostawiłem do wykorzystania "ramiaki".

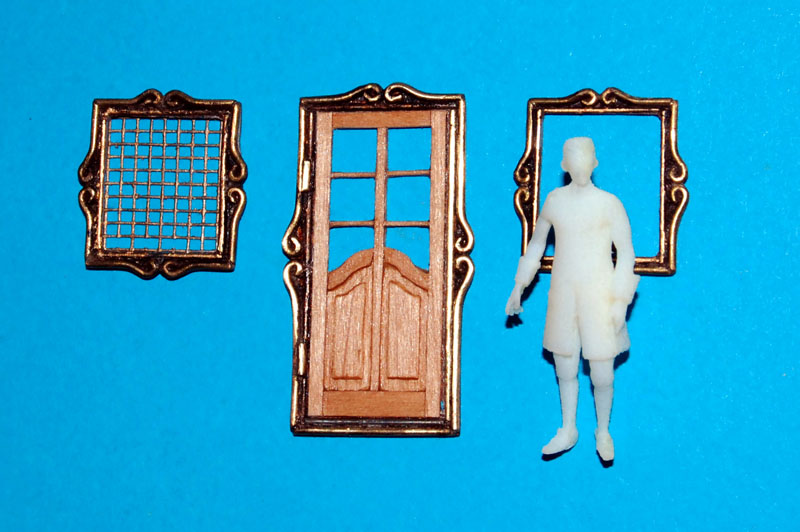

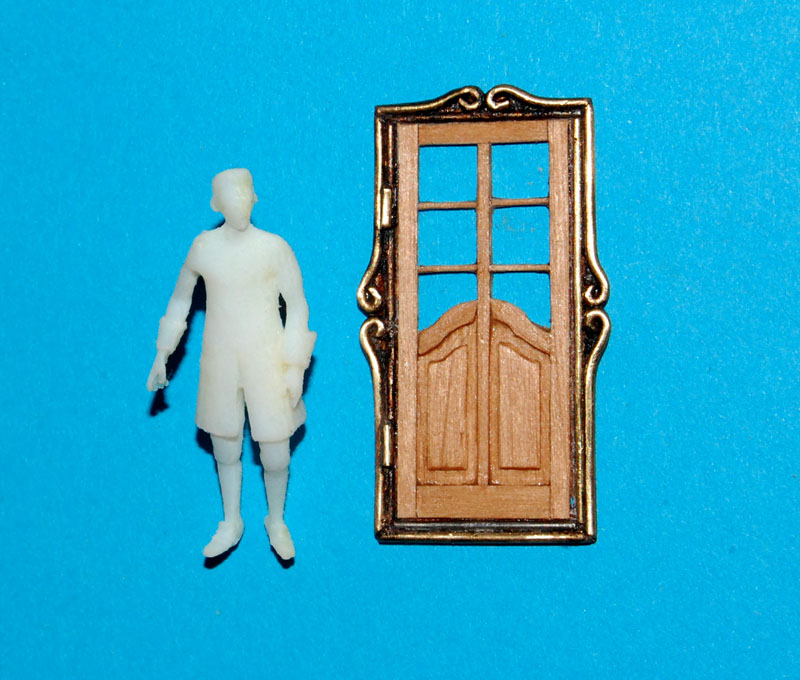

Na inspekcję drzwi (mojego projektu ) wpadł duch francuskiego oficera (szlachcica)

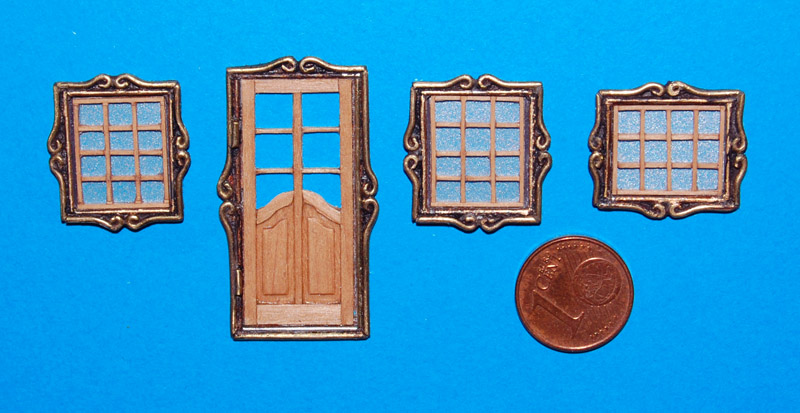

Okna tym razem zrobiłem ze szprosami, jako szybę użyłem (jak w ST) kliszy RTG oklejoną folią samoprzylepną (będę naklejał jak za pierwszym razem bez wycinania otworów na rufie i burtach).
Niestety nie mam ciekawych wzorców na okna na burtach.
Cdn.
Post został pochwalony 0 razy
|
|
| Powrót do góry |
|
|
| Zobacz poprzedni temat :: Zobacz następny temat |
| Autor |
Wiadomość |
Karrex
Administrator
Dołączył: 27 Kwi 2019
Posty: 2374
Przeczytał: 0 tematów
Pomógł: 1 raz
Ostrzeżeń: 0/5
Skąd: Gdynia
|
| Wysłany: Wto 0:34, 22 Mar 2022 Temat postu: 2013-02-24 |
|
|
2013-02-24
| piotras napisał: | ...
Drzwi wyszły świetnie tylko gdzie klamki?
... |
Po oszkleniu wstawiłem gałkę.
Jak widać na fotce w otwory wstawiłem dodatkowe podziały (nie wyszło symetrycznie, gdyż "przesiałem" gdzieś całą siatkę i "jechałem" na resztkach ) Zdjęcia kontrastują również klej CA, którego to gołym okiem nie widać.

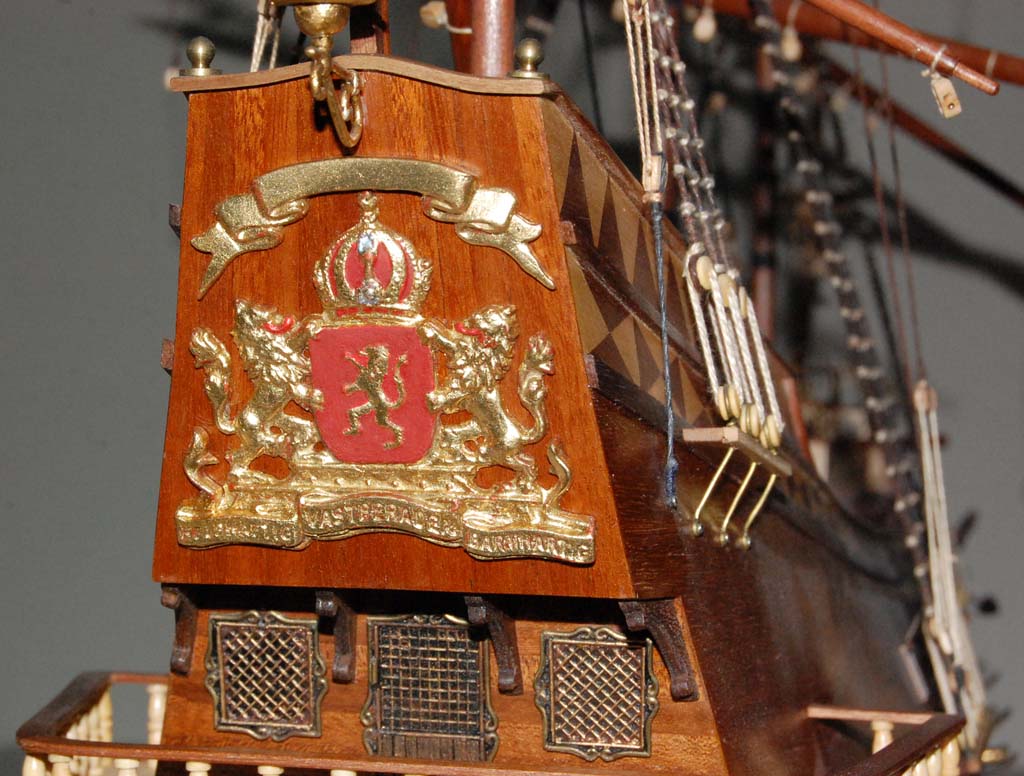

Dokończyłem również herb (do tej pory uzyskał najwięcej głosów ) tzn. podmalowałem pędzelkiem retuszerskim lewka i na całość naniosłem "patynkę".
cdn.
