Karrex · Wysłany: Czw 22:29, 24 Lut 2022 Temat postu: 2010-07-12 Galion

2010-07-12

Kontynuacja

W analogiczny sposób zrobiłem drugą łapę.

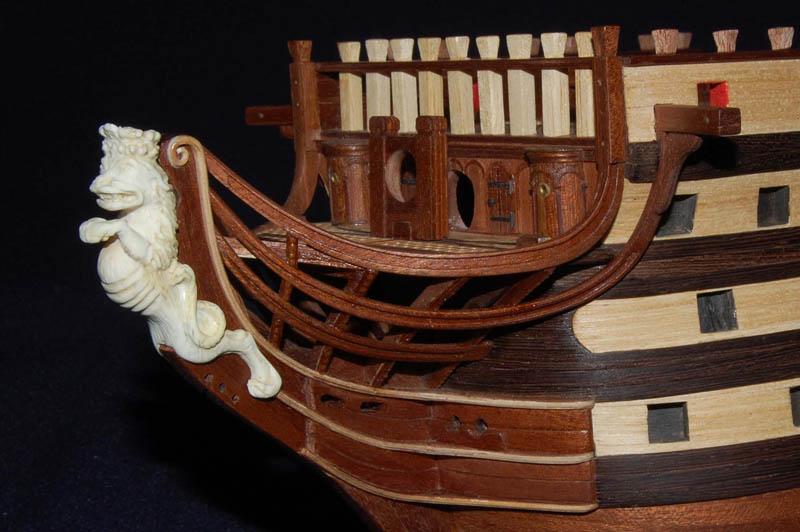

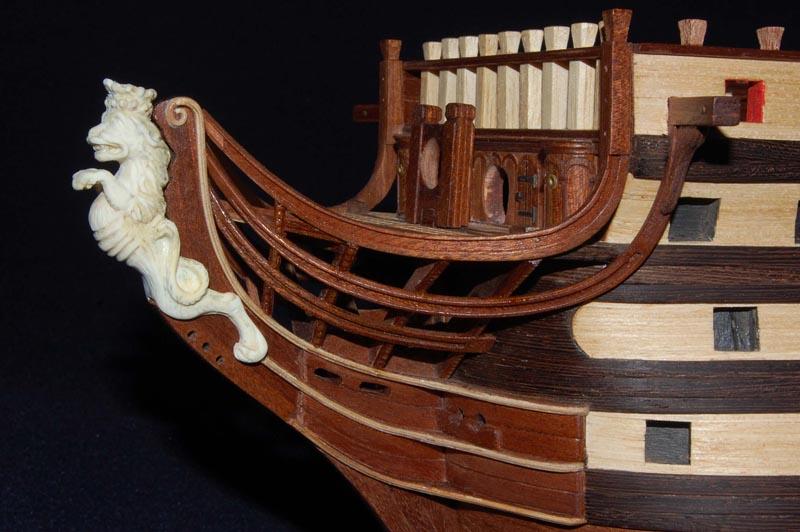

Przymiarka na sucho. Mnie zadowala, myślę że mógłbym wykorzystać „prototypa” Laughing

– decyzję podejmę po złoceniu.

Karrex · Wysłany: Czw 22:31, 24 Lut 2022 Temat postu: 2010-07-15

2010-07-15

Kontynuacja.

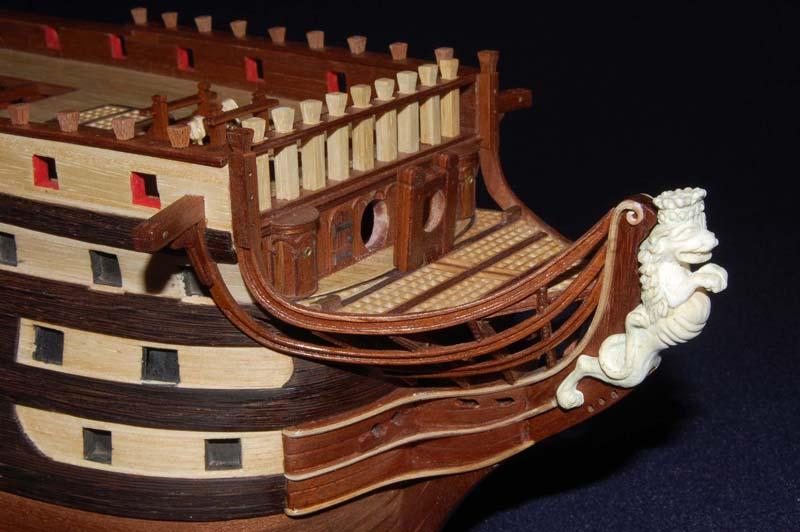

Przez obkurczenie formy galion wyszedł o "numer mniejszy" i spasowanie na "nosie" diabli wzięli.

Żeby dopasować go do stewy zrobiłem jeszcze jeden "przeszczep", tym razem grzywy.

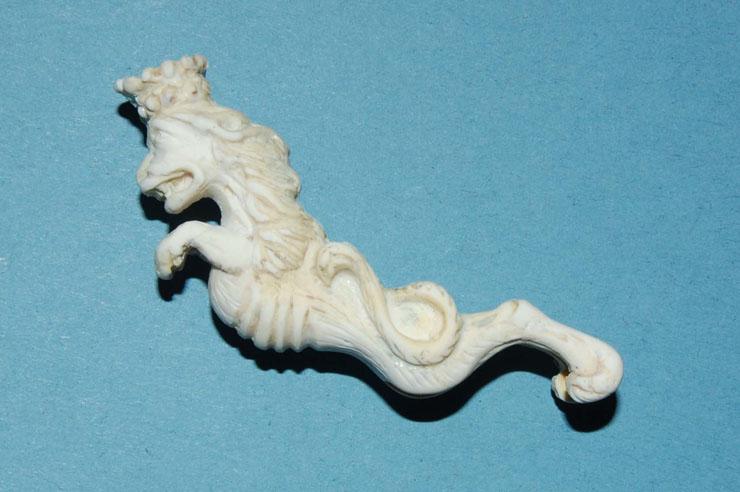

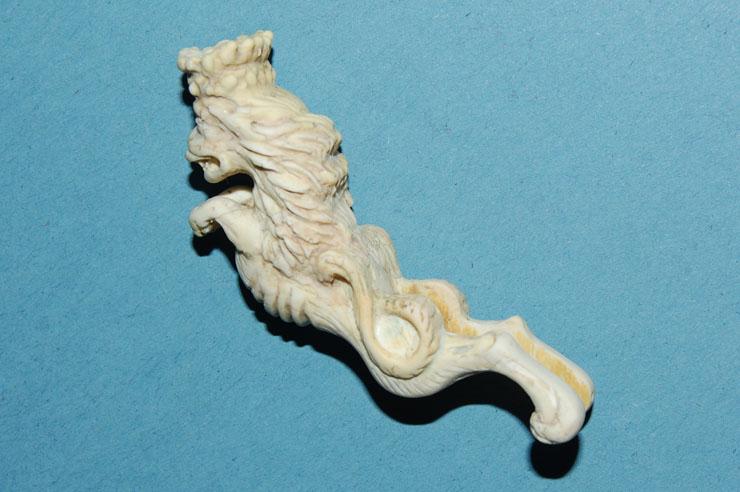

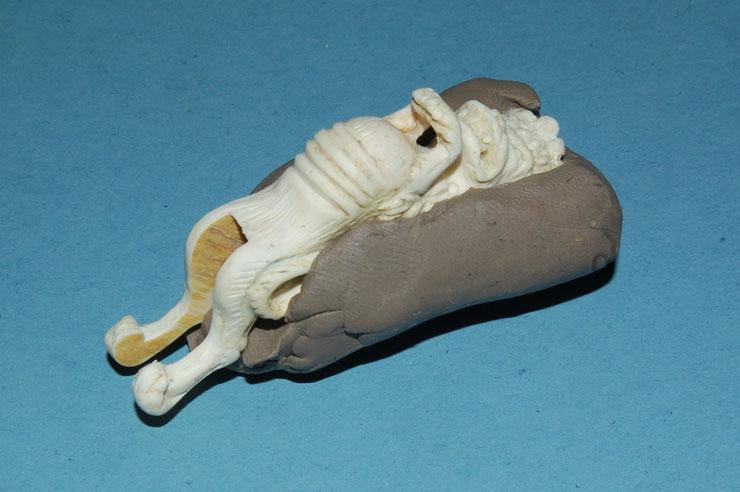

Odlew po oczyszczeniu z resztek modeliny.

Karrex · Wysłany: Czw 22:34, 24 Lut 2022 Temat postu: 2010-07-21

2010-07-21

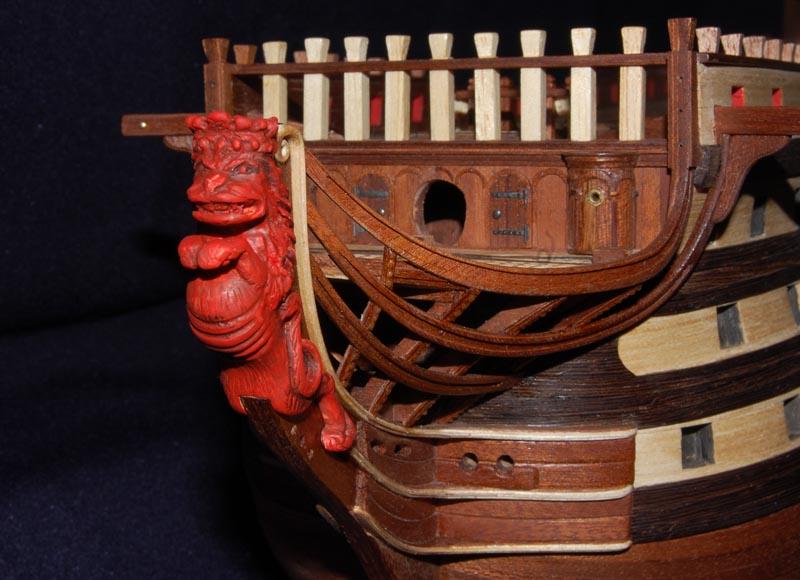

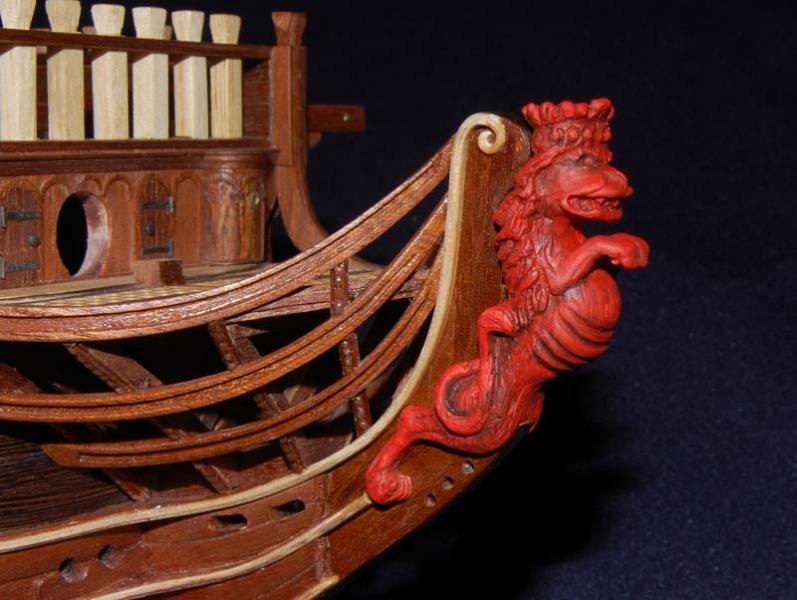

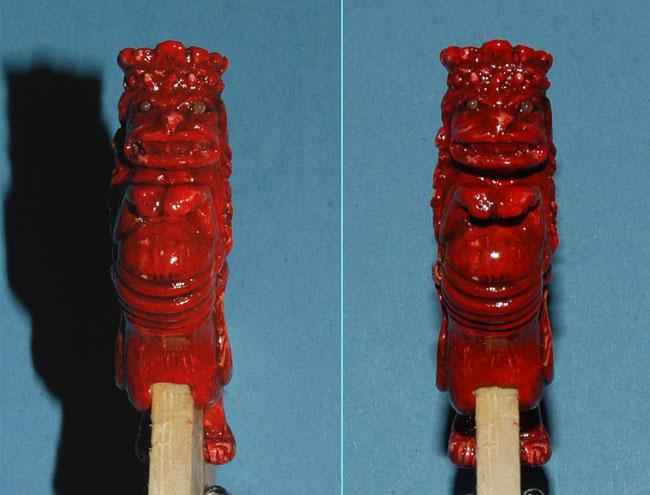

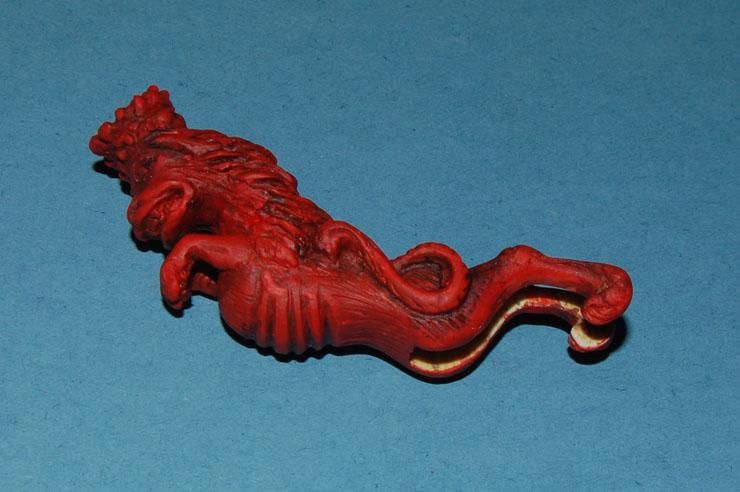

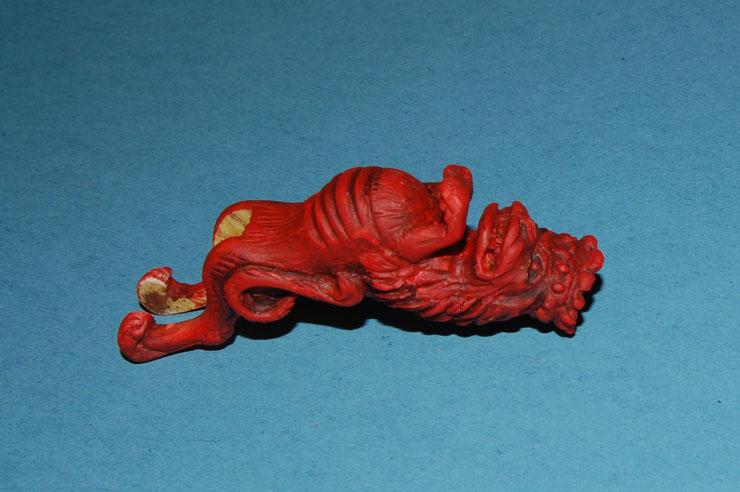

Po podrzeźbieniu i spasowaniu ze stewą dziobową, podmalowałem odlew czerwoną farbą akrylową pod złocenie.
Do galeonu Roten Löwen miałbym już gotowy galion Wink

.

Karrex · Wysłany: Czw 22:35, 24 Lut 2022 Temat postu: 2010-07-22

2010-07-22

Kontynuacja

Zamikstionowałem prototyp galionu, jutro będę złocić Smile

____________________
cdn.

Karrex · Wysłany: Czw 22:36, 24 Lut 2022 Temat postu: 2010-07-25

2010-07-25

Kontynuacja

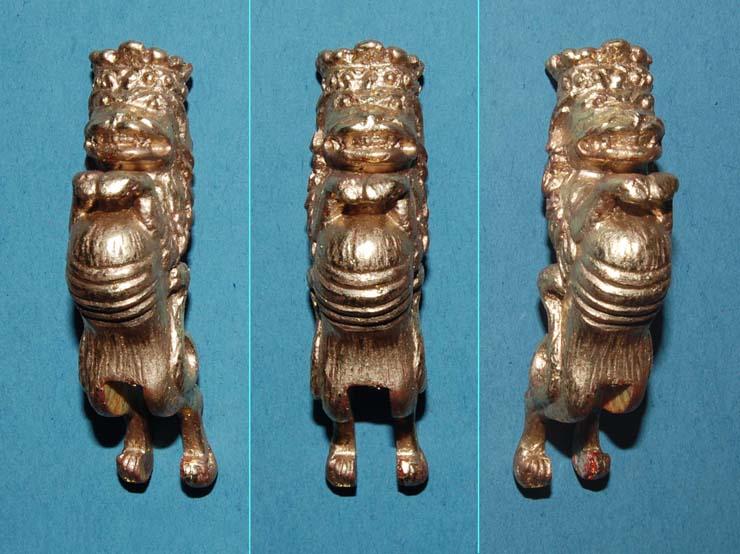

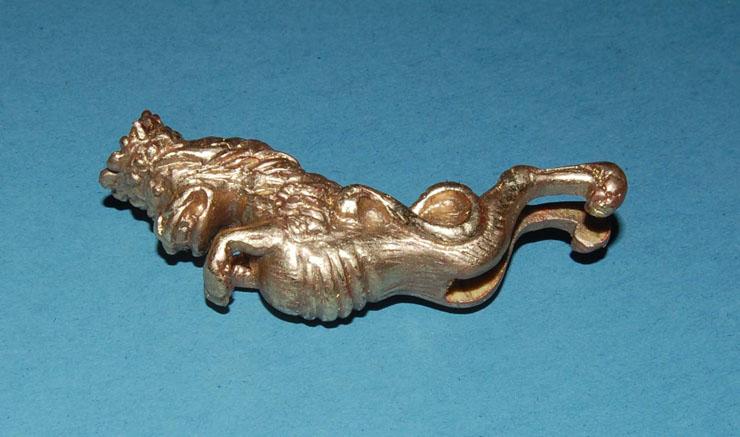

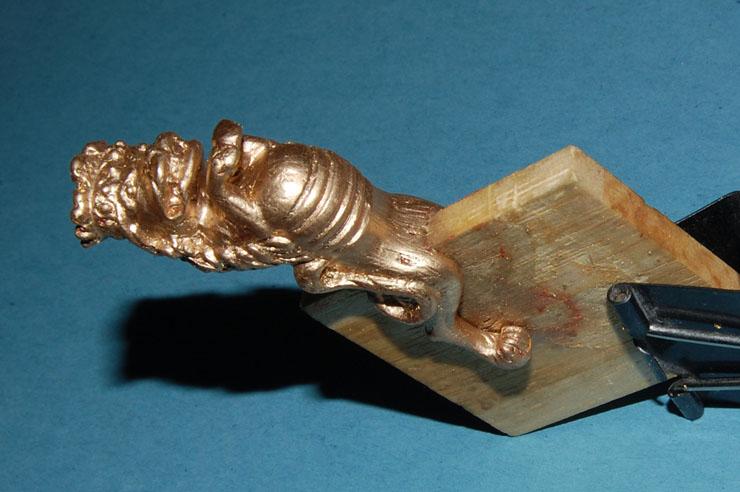

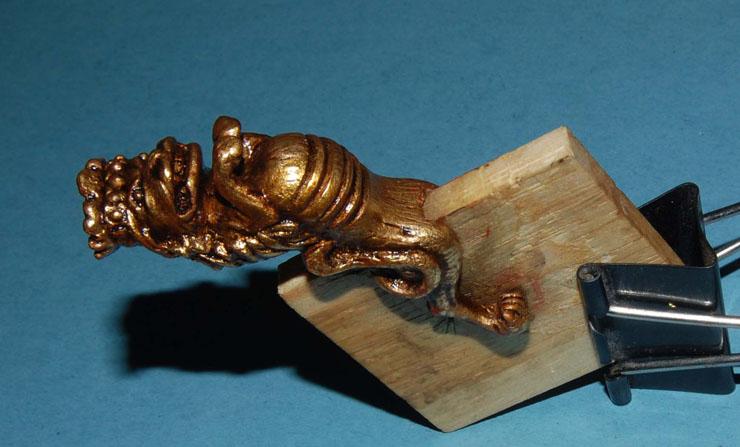

Po złoceniu i oprószeniu brązem wygląda to tak:

Karrex · Wysłany: Czw 22:38, 24 Lut 2022 Temat postu: 2010-07-26

2010-07-26

Kontynuacja

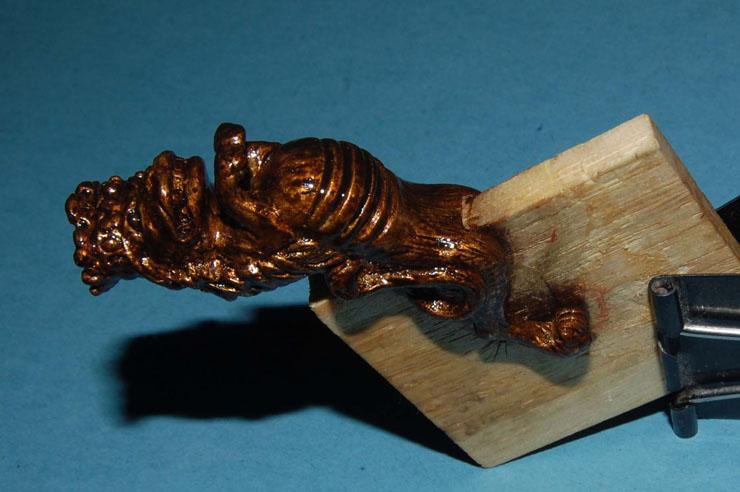

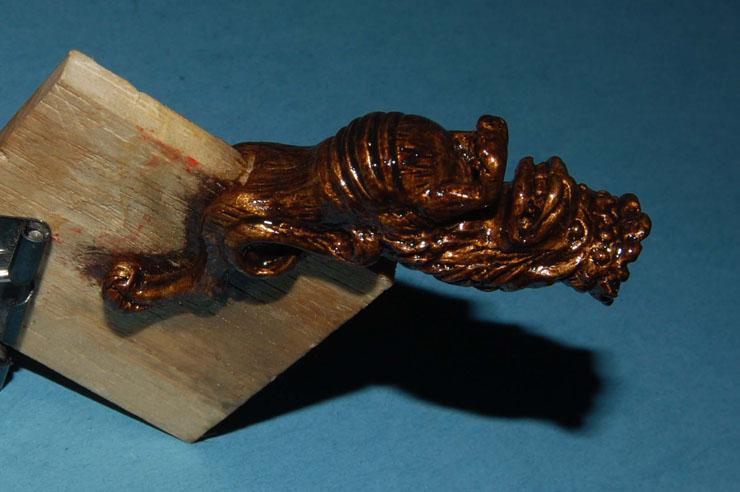

Pozostawiam do wyschnięcia, następnie szelakowanie i patynowanie, "postarzenie" farbą olejną artystyczną (sepia + siena palona) na werniksie retuszerskim (szybciej schnie) metodą "wash".
Farbka wlewa się w zagłębienia i po wytarciu jej z wierzchu figury wydobywa rysunek.

Karrex · Wysłany: Czw 22:39, 24 Lut 2022 Temat postu: 2010-07-27

2010-07-27

Kontynuacja

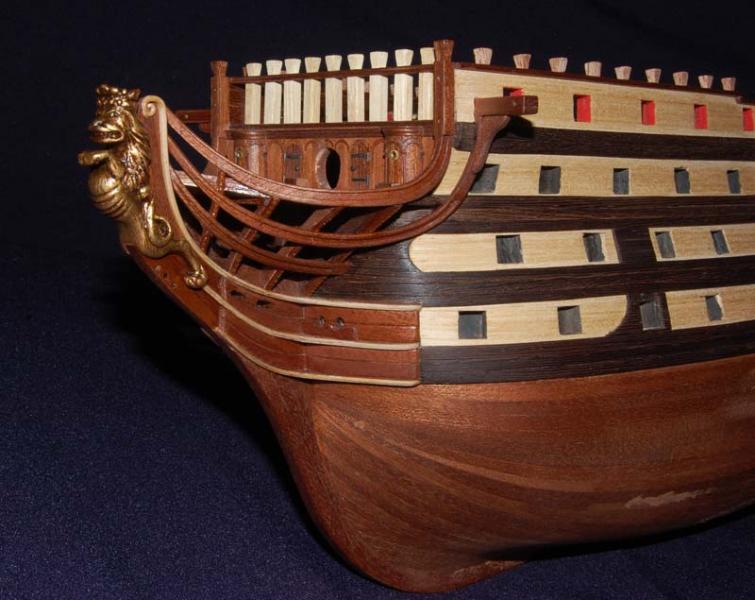

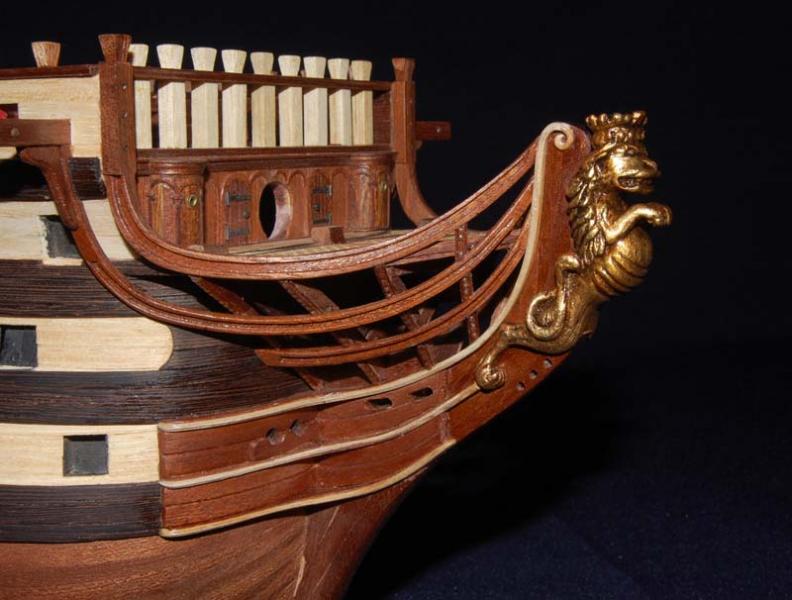

Przymiarka na sucho

_______________________
cdn.

Karrex · Wysłany: Czw 22:47, 24 Lut 2022 Temat postu: 2011-04-29 Kotwice ST

2011-04-29

Kotwice

Jak już jestem przy dziobie (i odlewaniu) na warsztat wziąłem kotwice (mimo, że mam komplet czterech kotwic z zestawu). Kotwice wykonuję tą samą metodą co [link widoczny dla zalogowanych], czyli odcisk w modelinie, odlew z Distalu, belka poprzeczki z orzecha amerykańskiego z gwoździowaniem i owijką z linki.

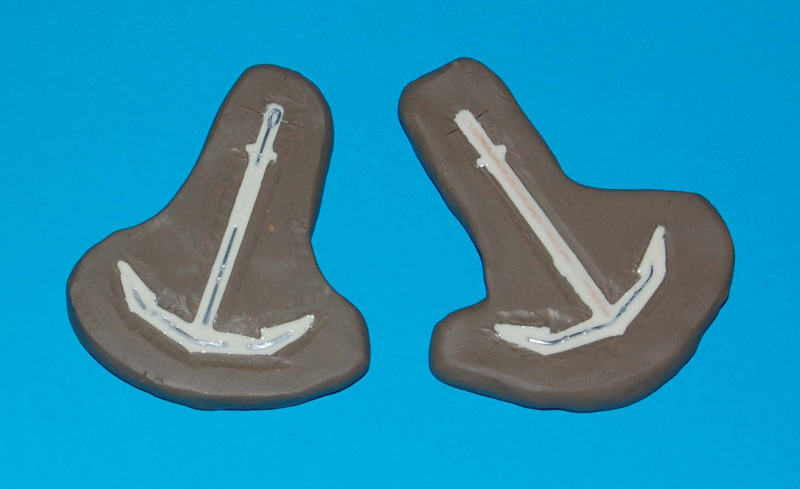

Przed wykonaniem odlewu, z [link widoczny dla zalogowanych] wykonałem wzmocnienia trzonu i ramion naklejając dystanse z forniru (żeby pręty nie osiadły na formie).

Po zalaniu formy druciki położyłem na odlewie.

Można wzmocnienie zrobić z drewna (np. wykałaczki) lub łączyć oba materiały.

Kotwica z poprzeczką z zestawu, pierwsze połówki odlewów i drewniana poprzeczka z orzecha.

poprzeczka ma 40 mm

Po porównaniu [link widoczny dla zalogowanych] zrodził się dylemat, czy aby poprzeczka kotwicy Santisimy nie jest za krótka (sprawdziłem proporcje długości trzonu do długości belki w dostępnej mi literaturze).
Belka w HMS Victory wg planu powinna mieć nawet 81 mm, ma 79 mm - czyli nie jest za długa.

Belka kotwicy Santisima Trinidad (w oparciu o kilka planów) przy długości trzonu 52 mm, powinna mieć kolejno 56 mm (proporcje Victory), dalej 54 mm, 52 mm i 49,5 mm.

cdn.
