 Wysłany: Czw 1:21, 07 Kwi 2022 Temat postu: [SotS] Luki treningowe na pierwszym pokładzie 2013-03-11 |
|
|
2013-03-11, 22:09
koziobrody napisał:Witam.
Ponieważ DeA się opóźnia z dostawą, a z posiadanego forniru chciałem wykonać dla wprawy najniższy pokład, więc zacząłem szukać.
Dobrze byłoby wykonać choć atrapę luków. I tu dylemat.
Nasz pokład to dwa równe prostokąty. W Mantua Model luk od strony masztu jest wąski obok niego spory prostokąt. Na różnych fotkach różne luki. Skoro wycinanie dziur ma być w czerwcu to mam prośbę. Może macie wymiary i posadowienie luków licząc od grotmasztu.
Nie będę czekał z pracą i chrobotaniem pokładu do czerwca  .
Pozdrawiam.
Witaj.
Zupełnie nie rozumiem Twojego problemu z lukami.
Dla uściślenia, w zeszycie 11 były elementy pierwszego pokładu (bez luków, i tu są zbyteczne, pokład niewidoczny), w numerze 14 drugiego pokładu (też bez luków, jak poprzednio).
Dopiero w [link widoczny dla zalogowanych] (czyli gdzieś na przełomie maja i czerwca) będą elementy trzeciego pokładu z lukami. Nie odzywałem się bo tak jak Ty i inni koledzy, nie mam pojęcia jakie będą wymiary luków na trzecim pokładzie, który to będzie dopiero w 43 i 44 numerze. W zeszycie 45 pokład kasztelu dziobowego (z lukiem) i ćwierćpokładu (też z lukiem).
Jeżeli chcesz zrobić takie luki na próbę (treningowe) na pierwszym (czy drugim) pokładzie, w sumie niewidocznym w ogóle, to przecież nie ma znaczenia czy ich wymiary i kształty będą się pokrywać z tymi na trzecim pokładzie. Żadne plany stoczniowe nie istnieją, więc możesz te luki zrobić gdzie chcesz (można się wzorować na jakiś planach innych modeli).
Wg mnie długość i szerokość luków możesz sobie sam określić, długość np. na 35 mm (w Santisimie mam luki o wym. 30 x 22 mm), a szerokość powinieneś uzależnić od szerokości desek pokładu tzn. jeżeli będziesz kładł pokłady o szerokości listew 5 mm (jak zapewne będzie w kolekcji), to szerokość daj 25 mm, a jeżeli 3 mm to szerokość 24 lub 27 mm - ułatwi Ci to tylko przy poszywaniu, bo będzie na pełnych szerokościach listew i nie trzeba nic przycinać na długości. Optycznie to nie będzie miało żadnego znaczenia, bo taki luk powinna przykrywać kratownica (greting) ze zrębnicą wokół (tak będzie na trzecim pokładzie).

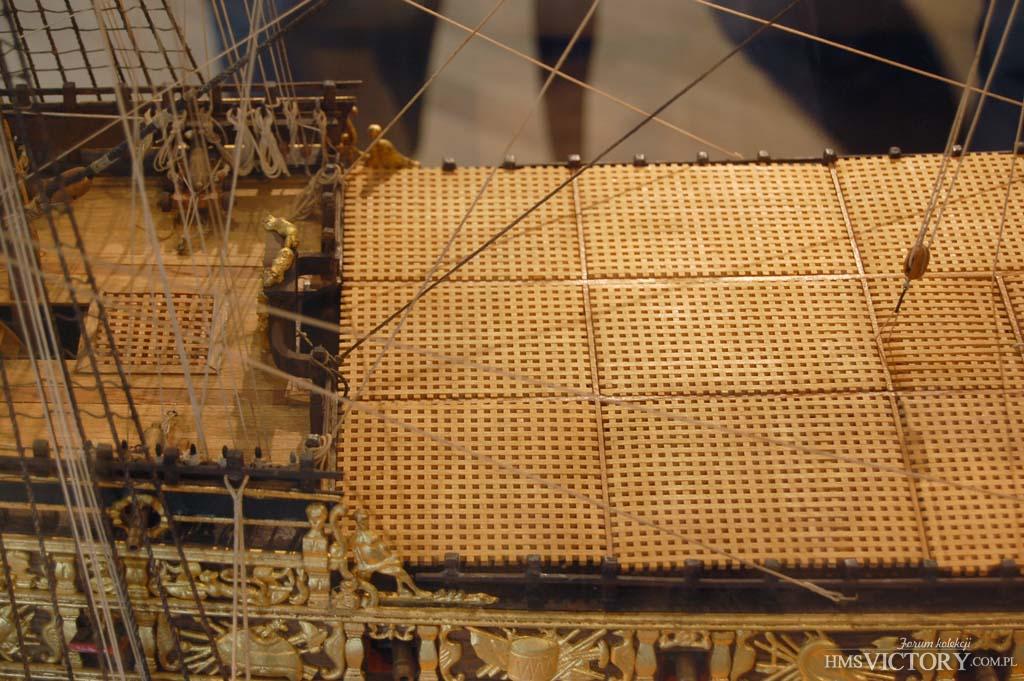

Zamiast kratownic mogą być klapy z desek (kol. Mirek daje za duże zdjęcia, więc tylko podlinkuję):
[link widoczny dla zalogowanych]
[img]http://www.koga.net.pl/phpbb3/bridge/file.php?id=4985&mode=view[/img]
[link widoczny dla zalogowanych]
lub naciągnięte na zrębnice płótno (brezent w rzeczywistości) - w tych dwóch rozwiązaniach to nawet nie trzeba wycinać otworów (luków) w pokładach. Luki były otwierane tylko przy załadunku.
| koziobrody napisał: | ...
Słowa na K... <cenzura> ..!! zaczną się sypać tym, którzy zrobili wzmocnienie z jednej środkowej podpórki w czerwcu, gdy przyjdzie ciąć pokład pod luki.
Proponuję wskoczyć na strony wydawcy w innych krajach. Gdyby komuś udało się odcyfrować (szczególnie na włoskim wydawnictwie) wymiary luków to bym się cieszył. Reszta "stoczniowców też.
... |
| rozen napisał: | ...
zaraz zaraz...
to w drugim pokładzie będą luki? Nie wydaje mi się...może się mylę.
... |
No właśnie też nie rozumiem tego problemu, bo ani w pierwszym, ani w drugim pokładzie, luki nie są do niczego potrzebne.
[link widoczny dla zalogowanych]
| koziobrody napisał: | ...
Ale na okręcie były. W przepastne czeluście kadłuba pakowano ogromne ilości zaopatrzenia i nie ważne, że ich nie widać, a może będzie widać i co. Warto choć dla wprawy zrobić atrapę.
... |
Dziadek napisał:To dla poćwiczenia zrób w takim miejscu gdzie nie wklejałeś dodatkowych podpór. Bo w sumie nie bardzo wiem o co chodzi od początku z tym wycinaniem dziur w drugim pokładzie. Chyba się troszeczkę zapętliłeś w krytyce wydawnictwa i teraz jakby się nie odwrócić to d...a zawsze z tyłu..
Temat luków wyodrębniłem do oddzielnego wątku, gdyż faktycznie urósł do rangi "problemu" , przez niezrozumienie o co koledze chodzi.
| koziobrody napisał: | ...
nie ważne, że ich nie widać, a może będzie widać i co.
... |
Jeżeli będzie budowany model wg kolekcji, to wierz mi nie będzie ich widać, jeżeli z modyfikacjami typu dodatkowe gretingi, to nawet tych na trzecim pokładzie nie będzie widać
Tak jest zabudowany model SotS w MMW w Gdyni.
Ale masz rację, przy wersji z otwartą burtą luki mogą być widoczne.
Co do treningu, jestem cały za tak, ponoć "trening czyni mistrza".
Teraz do meritum, skoro już wiem o co Ci chodzi. Nie znamy wymiarów luków na trzecim pokładzie, więc pokuszę się o oszacowanie (plus/minus) ich wymiarów na podst. fotki z włoskiej instrukcji
[img]http://santisimatrinidad.jun.pl/album_pic.php?pic_id=380[/img]
Deska pokładowa ma 5 mm szerokości, więc luk będzie miał 40 mm szerokości, długość szacuję na 50 mm. Odległość od otworu na maszt to ok. 23 - 25 mm, między lukami 13 - 15 mm.
W zasadzie mogłem na to wpaść już na początku i uniknęlibyśmy całej tej pisaniny
To jak chcesz ciąć otwory. Zawsze można nakleić atrapy luków (bez cięcia otworów), czy to w formie kratownic ze zrębnicami (trzeba tylko zamalować pokład pod nimi na czarny mat), czy drewnianych klap (jak w poście powyżej) czy z naciągniętym płótnem (ale to było stosowane na odkrytych pokładach). Na niewidocznych pokładach można przetestować wszystkie warianty .
Skoro mamy już wątek "treningowy", to na marginesie dodam, że na drugim pokładzie z pewnością przyda się trening kładzenia pokładu i kołkowania
Wszystkie przydatne linki w temacie
» [Sovereign of the Seas] Pokłady / Deskowanie
http://www.shipman.fora.pl/sovereign-of-the-seas-dyskusje,107/sots-zeszyt-14-poklady-deskowanie-2012-12-04,973.html
[link widoczny dla zalogowanych]
który chyba niechcący stał się przyczynkiem do tego wątku.
Mam nadzieję, że to wyczerpuje temat i dane szacunkowe pomogą w wykonaniu luków.
